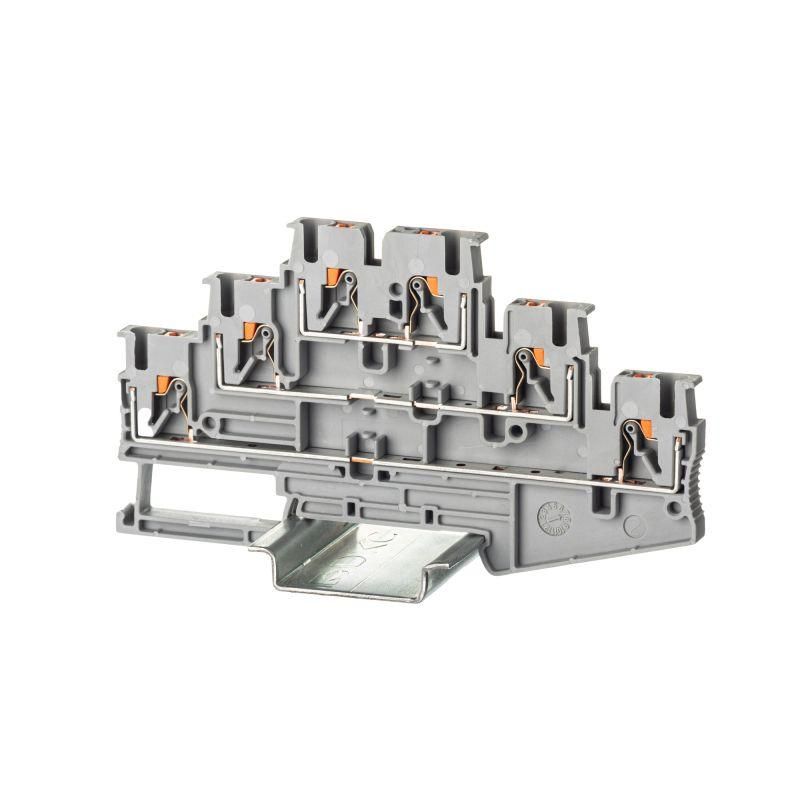

Клемма трехуровневая, зажим push-in, 6 точек подключения, 2.5 кв.мм, серая | VPR-2.5-3L-GY DKC ДКС

Клемма трехуровневая, зажим push-in, 6 точек подключения, 2.5 кв.мм, серая от DKC (ДКС) - надежное решение для быстрого и безопасного соединения нескольких проводов на DIN-рейке. Артикул vpr-2.5-3l-gy подходит для слаботочных и силовых цепей с током до 24 А.

Назначение и область применения

Эта клемма используется для соединения шести проводников в одном устройстве. Подходит для сборки распределительных щитов, автоматических систем управления, промышленной автоматизации и оборудования на базе DIN-рейки. Особенно эффективна там, где требуется компактная организация множественных соединений - например, в контроллерах, реле, датчиках и устройствах защиты.

Технические характеристики

• Количество контактов: 6 (три уровня по два контакта каждый)
• Тип подключения: Push-in - пружинный зажим без инструментов
• Диапазон сечений провода: 0.14–2.5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Габариты: высота 58.1 мм, ширина 5.2 мм, глубина 103 мм
• Рабочая температура: от –40 C до +105 C
• Материал корпуса: термопласт PA 6.6 (полиамид)
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал
• Цвет: серый
• Позиция подключения: сверху
• Необходимость установки пластины: да - требует установки перемычек для связи между уровнями

Совместимость и монтаж

Клемма совместима с любой стандартной DIN-рейкой 35 мм. Для подключения провода достаточно вставить его в гнездо до упора - пружина автоматически зажмет жилу. Для отсоединения используйте кнопку-толкатель: она освобождает контакт, позволяя легко вытянуть провод. Перемычки (вставные) необходимо устанавливать самостоятельно - они обеспечивают электрическую связь между верхним, средним и нижним уровнями. Убедитесь, что перемычки подходят по типу и шагу контактов - они не входят в комплект.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 - он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 500 В и ток 24 А обеспечивают работу в большинстве стандартных сетей переменного и постоянного тока. Клемма не содержит свинца и соответствует RoHS.

Преимущества

• Быстрая установка без инструментов - просто вставьте провод
• Защита от случайного прикосновения благодаря кнопке-толкателю
• Компактность: всего 5.2 мм ширины на один контакт
• Устойчивость к широкому диапазону температур - работает даже в холодных складах и нагреваемых аппаратах
• Стандартный форм-фактор - легко заменить аналогичными изделиями других брендов

Ограничения применения

• Не допускается использование с многожильными проводами без наконечников - возможен перегиб жил и потеря контакта
• Запрещено применять провода с сечением менее 0.14 мм2 или более 2.5 мм2 - риск перегрева или плохого контакта
• Требуется обязательная установка вставных перемычек для связи уровней - без них контакты будут изолированы друг от друга
• Не предназначен для частой перестановки проводов - длительное использование может снижать усилие зажима

Примеры использования

• Подключение датчиков давления и температуры в панели управления станком
• Объединение выходов нескольких реле в одной группе
• Разводка сигнальных цепей в системах автоматического освещения
• Сборка распределительных коробок на производственной линии
• Фиксация проводов от энкодеров и сервоприводов в робототехнике

Практические советы

• Перед вставкой провода убедитесь, что его конец зачищен ровно, без заусенцев - это предотвращает повреждение внутреннего механизма
• Для многожильных проводов всегда используйте опрессованные наконечники - это гарантирует долгий срок службы
• Проверяйте плотность зажима: легкий дергающий тест после монтажа покажет, надежно ли закреплен провод
• При использовании в условиях вибраций рекомендуется дополнительно фиксировать клемму хомутами или использовать модели с механической блокировкой
• Помните: ширина одного модуля - 5.2 мм; при проектировании щита учтите, что 6 контактов займут около 31 мм места (6 × 5.2 мм), плюс запас на перемычки и соседние элементы
