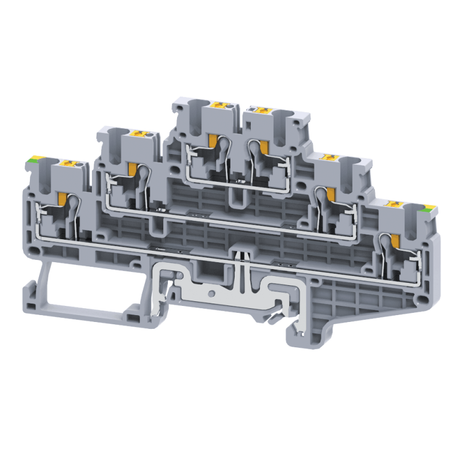

Клемма 3х-ярусная push-in 2,5 кв.мм OptiClip CP3LG-2,5-3L-PE-I-(0,2-2,5)-PEN - 331868 КЭАЗ

Клемма 3-х ярусная push-in 2,5 кв.мм OptiClip CP3LG-2,5-3L-PE-I-(0,2-2,5)-PEN от КЭАЗ - это заземляющий элемент с тремя изолированными уровнями для быстрого подключения проводов без инструментов, рассчитанный на монтаж на DIN-рейку. Подходит для сборки щитов автоматизации, где важна компактность и надежность заземления.

Назначение и область применения

Клемма 3-х ярусная push-in 2,5 кв.мм OptiClip CP3LG-2,5-3L-PE-I-(0,2-2,5)-PEN предназначена для организации системы заземления в электрических щитах. Её используют там, где требуется подключить несколько заземляющих проводников к одному точечному контуру - например, в распределительных шкафах систем автоматического управления (САУ), промышленном оборудовании, станках и конвейерах. Благодаря функции PEN, она также может использоваться для совмещённого нулевого и защитного провода. Установка осуществляется на стандартную DIN-рейку шириной 35 мм.

Технические характеристики

• Количество уровней: 3 - каждый уровень изолирован, без внутренних перемычек
• Тип соединения: пружинный push-in - подключение без инструментов
• Диапазон сечений проводов: 0,2–2,5 мм2 - подходят медные жилы, в том числе многожильные
• Максимальное количество проводов на клемму: до 6 (по два на каждый уровень)
• Способ монтажа: фиксация на DIN-рейку или G-рейку
• Позиция подключения: сбоку - удобно для укладки проводов в ограниченном пространстве
• Шаг подключения: 5 мм - позволяет размещать несколько клемм рядом без перекрытия
• Цвет: желто-зелёный - соответствует цветовой маркировке PE/земля
• Класс воспламеняемости: V0 - материал самозатухающий, безопасен при перегреве
• Функция PEN: да - возможна комбинированная работа с совмещенным нулевым и защитным проводником

Совместимость и монтаж

Клемма 3-х ярусная push-in 2,5 кв.мм OptiClip CP3LG-2,5-3L-PE-I-(0,2-2,5)-PEN устанавливается на любую стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть её на рейку - никаких болтов или винтов не требуется. Подключение проводов происходит путём вставки жилы в гнездо до характерного щелчка. Нижний ярус имеет металлическую пластину, которая обеспечивает электрический контакт с DIN-рейкой - это гарантирует надёжное заземление всей конструкции. Монтаж можно выполнять даже при наличии уже установленных соседних устройств благодаря боковому расположению входов.

Безопасность и стандарты

Клемма выполнена из материалов с классом воспламеняемости V0, что соответствует требованиям безопасности при возгорании. Цветовая маркировка желто-зелёный соответствует ГОСТ Р 50462 и IEC 60446 для защиты заземления. Конструкция исключает случайное отсоединение проводов - пружинный механизм удерживает жилу даже при вибрациях. Применение в соответствии с нормами для электрических щитов в промышленной среде.

Преимущества

• Подключение без инструментов - экономит время при сборке и обслуживании
• Виброустойчивый контакт - надёжно работает в условиях машин и оборудования с колебаниями
• Высокая плотность подключений - до шести проводов на одну клемму снижают число элементов в щите
• Изолированные ярусы - позволяют разделять цепи заземления внутри одного устройства
• Система маркировки - есть место для этикеток, упрощает идентификацию
• Контакт с DIN-рейкой через нижний ярус - обеспечивает единое заземление всей системы без дополнительных проводов

Ограничения применения

Не применяйте клемму 3-х ярусная push-in 2,5 кв.мм OptiClip CP3LG-2,5-3L-PE-I-(0,2-2,5)-PEN для подключения алюминиевых проводов - они несовместимы с пружинным зажимом. Также запрещено использовать провода с сечением более 2,5 мм2 - это повредит механизм и нарушит контакт. Не рекомендуется применять в условиях постоянного воздействия воды или химически активных сред - IP-класс защиты не указан, значит, клемма не предназначена для открытых или влажных помещений без корпуса. Не используйте для силовых цепей выше 690 В - рабочее напряжение не указано, поэтому следует соблюдать осторожность.

Примеры использования

• Заземление всех корпусов станков в одном шкафу САУ - один модуль заменяет три отдельные клеммы
• Объединение заземляющих проводов от датчиков, реле и частотников в промышленном контроллере
• Разводка PEN-проводника в щите питания с последующим ответвлением на заземляющие шины
• Сборка компактных распределительных щитов в малогабаритных помещениях, где важно минимизировать занимаемое пространство

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - этого достаточно для надёжного контакта
• Не затягивайте проводы инструментом - пружинный зажим не требует усилия, перегрузка сломает механизм
• Используйте маркировочные бирки сразу после монтажа - так проще найти нужную цепь при диагностике
• Проверьте, чтобы все провода были вставлены до упора - слышится характерный щелчок
• Если вы подключаете многожильный провод, убедитесь, что он не деформирован - оплетка должна быть целой
• При групповом монтаже нескольких таких клемм оставляйте между ними минимальный зазор 2–3 мм - это предотвращает нагрев и облегчает доступ
