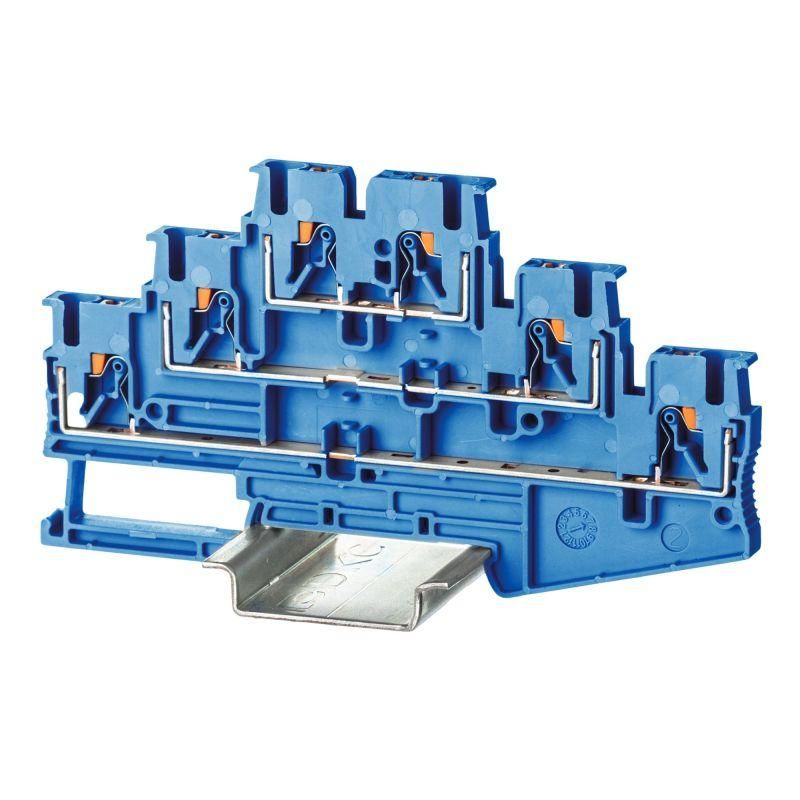

Клемма трехуровневая, зажим push-in, 6 точек подключения, 2.5 кв.мм, синяя | VPR-2.5-3L-BU DKC ДКС

Клемма трехуровневая, зажим push-in, 6 точек подключения, 2.5 кв.мм, синяя от DKC (ДКС) - надежное решение для быстрого и безопасного соединения нескольких проводов на DIN-рейке. Артикул vpr-2.5-3l-bu подходит для слаботочных и силовых цепей с током до 24 А.

Назначение и область применения

Эта клемма используется для соединения до шести проводников в одном модульном устройстве. Подходит для сборки распределительных щитов, автоматических систем управления, промышленной автоматизации и оборудования на базе DIN-рейки. Особенно эффективна там, где требуется компактная организация множественных соединений - например, в контроллерах, реле, датчиках и устройствах защиты.

Технические характеристики

• Количество контактов: 6
• Тип подключения: пружинный зажим Push-in - без инструментов
• Диапазон сечений провода: 0.14–2.5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Рабочая температура: от –40 C до +105 C
• Ширина: 5.2 мм
• Высота: 58.1 мм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Цвет корпуса: синий
• Материал изоляции: термопласт PA 6.6
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал
• Необходимость установки пластины: да - требует установки перемычек для связи между уровнями

Совместимость и монтаж

Клемма совместима с любой стандартной DIN-рейкой 35 мм. Устанавливается просто: защелкивается на рейке до характерного щелчка. Для подключения провода достаточно вставить его в гнездо до упора - контакт замыкается автоматически. Чтобы освободить провод, необходимо нажать на специальную кнопку-толкатель - так исключаются случайные выдергивания. Перемычки вставные - они должны быть установлены отдельно для создания электрической связи между верхним, средним и нижним уровнями. Без них каждый уровень работает автономно.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 - он не поддерживает горение и самостоятельно затухает после удаления источника пламени. Это соответствует требованиям безопасности для промышленного электрооборудования. Клемма рассчитана на работу в широком диапазоне температур, что делает её пригодной для использования в суровых условиях - от холодных складов до нагреваемых камер и машинных залов.

Преимущества

• Быстрая установка без инструментов - экономия времени при монтаже и обслуживании
• Защита от случайного отсоединения благодаря механизму Push-in с кнопкой-толкателем
• Компактность: всего 5.2 мм в ширину позволяет разместить много клемм в ограниченном пространстве
• Стандартный синий цвет - легко отличить от других уровней или типов клемм в щите
• Устойчивость к перегрузкам и высокой температуре благодаря материалу PA 6.6 и классу V0

Ограничения применения

• Подходит только для одножильных и многожильных проводов сечением до 2.5 мм2 - нельзя использовать для более толстых жил
• Требуется обязательная установка вставных перемычек для связывания уровней; без них сигнал/ток не передастся между контактами
• Не предназначен для частого демонтажа - многократное включение/выключение снижает долговечность пружины
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации - возможна потеря контакта

Примеры использования

• Подключение датчиков температуры и давления в системах автоматизации
• Разводка сигнальных цепей в ПЛК-панелях
• Объединение выходов реле или предохранителей в распределительных щитах
• Сборка цепей питания маломощных исполнительных механизмов
• Замена старых болтовых клемм на современные пружинные в рамках модернизации оборудования

Практические советы

• Перед вставкой провода убедитесь, что его конец зачищен ровно, без заусенцев - это гарантирует надежный контакт
• Используйте только вставные перемычки, подходящие по шагу и количеству контактов - не применяйте перемычки от других серий
• При групповой установке нескольких клемм vpr-2.5-3l-bu соблюдайте минимальный интервал между ними - не сдавливайте их плотно друг к другу, чтобы не нарушить теплоотвод
• Для проверки качества соединения потяните провод легким усилием - он не должен выйти при нормальной работе
• Если нужна большая плотность соединений - используйте эту клемму в сочетании с другими изделиями серии Push-in от DKC - все элементы совместимы по форме и шагу монтажа
