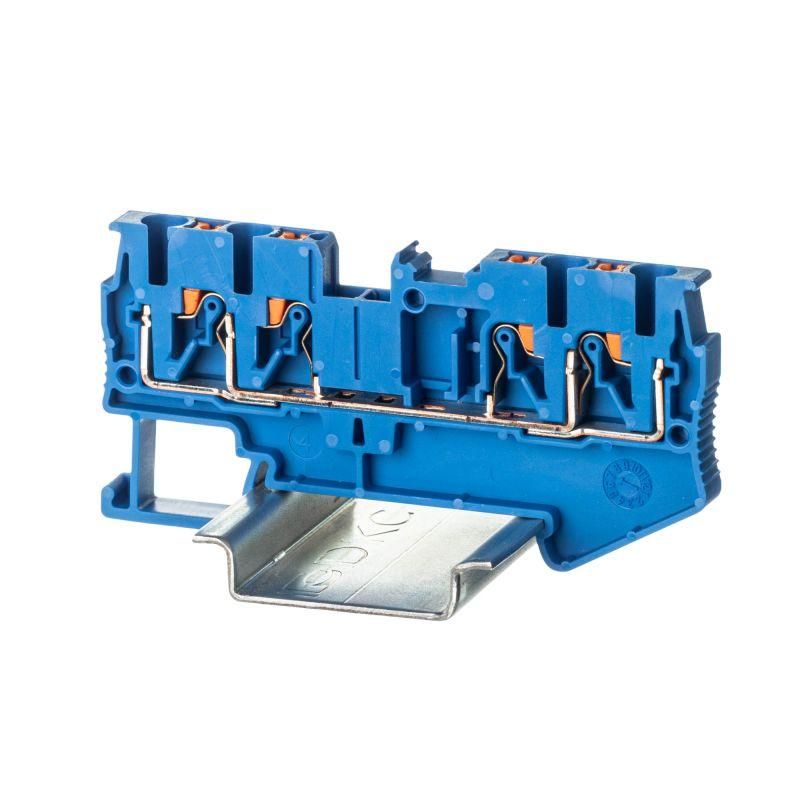

Клемма проходная , зажим push-in, 4 точки подключения, 2.5 кв.мм, синяя - VPR-2.5-QUATTRO-BU ДКС

Клемма проходная DKC vpr-2.5-quattro-bu — это надежное решение для быстрого и безопасного соединения проводов сечением до 2,5 мм² на DIN-рейке. Благодаря пружинному зажиму Push-in и четырем точкам подключения, она идеально подходит для распределительных щитов, автоматизации и систем управления.

Назначение и область применения

Клемма DKC vpr-2.5-quattro-bu используется для создания последовательных цепей в электрических распределительных устройствах. Подходит для подключения силовых и слаботочных проводов в промышленной автоматике, панелях управления, освещении, конвейерах и станках. Четыре контакта позволяют легко передавать потенциал между соседними клеммами без внешних перемычек.

Технические характеристики

• Количество контактов: 4
• Тип подключения: пружинный зажим Push-in (без инструментов)
• Диапазон сечений провода: 0,14–2,5 мм²
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Габариты: высота 37,2 мм, ширина 5,2 мм, длина 73 мм
• Рабочая температура: от –40 °C до +105 °C
• Материал корпуса: термопласт PA 6.6
• Класс горючести: V0 (UL-94) — самозагасающий материал
• Цвет: синий
• Позиция подключения: сверху
• Требуется установка замыкающей пластины: да
• Количество каналов для вставных перемычек: 2

Совместимость и монтаж

Клемма DKC vpr-2.5-quattro-bu устанавливается на стандартную DIN-рейку 35 мм. Для сборки цепи необходимо использовать специальные замыкающие пластины — они обеспечивают электрическую связь между соседними клеммами. Каждый контакт работает автономно, но через две внутренние перемычки можно соединить пары контактов без дополнительных проводов. Установка происходит просто: клемму вставляют в рейку до щелчка. Для подключения провода достаточно вставить его в гнездо до упора — механизм зажима сработает автоматически. Отключение провода — нажатием кнопки-толкателя рядом с каждым входом.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 — он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 800 В позволяет применять клемму в сетях переменного и постоянного тока, включая системы с повышенными перегрузками. Рабочий температурный диапазон от –40 °C до +105 °C делает её пригодной для использования в суровых условиях — холодных складах, теплицах, на открытых площадках и внутри нагреваемых корпусах.

Преимущества

• Зажим Push-in исключает необходимость отверток — монтаж выполняется одной рукой даже в труднодоступных местах.
• Защита от случайного прикосновения: кнопка-толкатель предотвращает выскальзывание провода при недостаточном усилии.
• Удобство компактности: всего 5,2 мм в ширину — позволяет плотно уложить много клемм на одной рейке.
• Встроенные перемычки снижают количество внешних соединений и риск ошибок при сборке.
• Стандартный цвет — синий — упрощает визуальное различение фаз и цепей в соответствии с практиками маркировки.

Ограничения применения

Клемма DKC vpr-2.5-quattro-bu не предназначена для многожильных проводов с опрессовкой без наконечников — допускаются только одножильные или многожильные провода с жесткой структурой. Не рекомендуется использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов — хотя корпус устойчив к механическим нагрузкам, материалы не рассчитаны на химическую стойкость. Также нельзя применять без замыкающих пластин, если требуется электрическая связь между контактами — без них каждый канал будет изолирован.

Примеры использования

• Подключение датчиков и исполнительных устройств в панели управления станком.
• Распределение питания по нескольким световым модулям в промышленном освещении.
• Сборка цепей сигнализации и контроля в системах HVAC.
• Объединение нескольких выходов PLC в одну группу с использованием встроенных перемычек.

Практические советы

• Перед вставкой провода убедитесь, что его конец зачищен на 8–10 мм — меньше не войдет, больше может повредить механизм.
• Для многожильных проводов используйте наконечники типа U или O — это повысит надежность контакта и продлит срок службы.
• При установке нескольких клемм подряд обязательно закрывайте все свободные контакты замыкающими пластинами — это предотвратит доступ посторонних предметов и случайные замыкания.
• Проверьте совместимость с другими изделиями серии Push-in — все клеммы этой линейки имеют одинаковый шаг и форм-фактор, что упрощает замену и расширение системы.
• Не применяйте клемму в условиях частых вибраций без дополнительной фиксации — хотя зажим надежен, длительные удары могут вызвать микросмещения.
