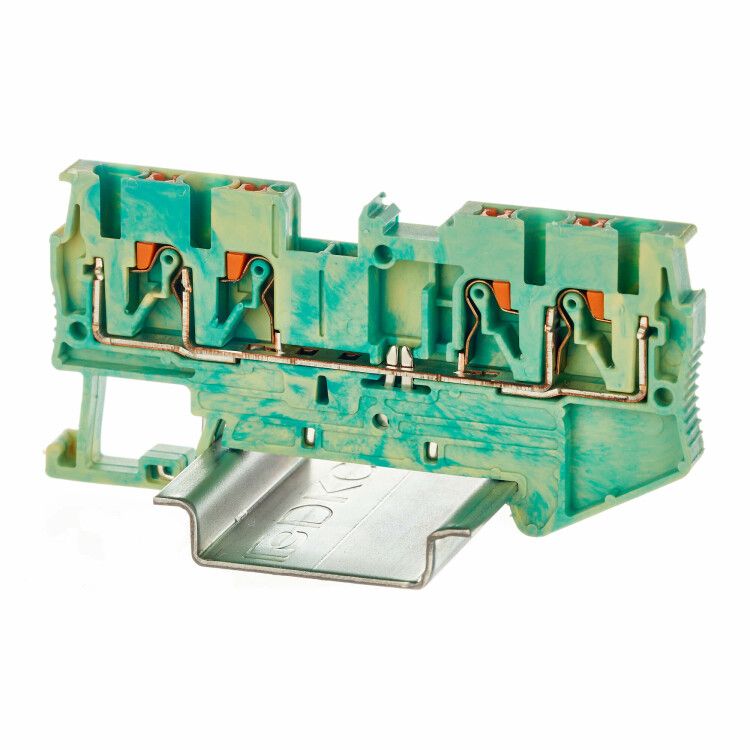

Клемма заземления, зажим push-in, 4 точки подключения, 2.5 кв.мм | VPR-2.5-QUATTRO-PE DKC ДКС

Клемма заземления DKC vpr-2.5-quattro-pe - это надёжный зажим с push-in-технологией для быстрого и безопасного подключения четырёх заземляющих проводников сечением до 2,5 мм2. Устройство монтируется на DIN-рейку и используется в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Клемма zazemleniya DKC vpr-2.5-quattro-pe предназначена для создания единых точек заземления в электрических цепях. Подходит для соединения нескольких заземляющих проводов - например, от оборудования, кожухов, шкафов или систем защиты. Часто применяется в щитах управления, на производстве, в энергообъектах и объектах ЖКХ. Благодаря push-in-зажиму исключает необходимость инструментального затягивания - достаточно вставить провод.

Технические характеристики

• Количество контактов: 4 (по одному на каждый проводник)
• Диапазон сечений провода: 0,14–2,5 мм2
• Тип соединения: пружинный push-in - без инструмента
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Рабочая температура: от –40 C до +105 C
• Ширина: 5,2 мм; высота: 36,9 мм; глубина: 73 мм
• Цвет корпуса: желто-зелёный (стандарт для заземления)
• Материал изоляции: термопласт PA 6.6, класс горючести V0 (UL-94)
• Требует установки торцевой пластины: да
• Количество каналов для перемычек: 2

Совместимость и монтаж

Клемма DKC vpr-2.5-quattro-pe устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы требуется установить торцевую пластину - она замыкает электрический контур между клеммой и рейкой, обеспечивая надёжное заземление всей сборки. Перемычки позволяют соединить две соседние клеммы, что удобно при групповом заземлении. Провод вводится сверху - просто вставьте его до упора, слегка нажав. Вынуть можно только через специальный толкатель - предотвращает случайное выскальзывание.

Безопасность и стандарты

Изоляция выполнена из материала с классом горючести V0 - самозатухающая, соответствует требованиям UL-94. Цвет корпуса - жёлто-зелёный, что соответствует IEC 60446 и ГОСТ Р 50462 для заземляющих проводников. Работает в широком температурном диапазоне, включая холодные условия (-40 C), что делает её пригодной для использования вне помещений и в неотапливаемых щитах.

Преимущества

• Быстрая установка: провод вставляется без отвертки
• Защита от ошибок: толкатель предотвращает случайное вытаскивание
• Электрическая связь с DIN-рейкой: обеспечивает заземление всей системы
• Устойчивость к перепадам температур: работает в экстремальных условиях
• Поддержка двух перемычек: позволяет легко объединить несколько клемм

Ограничения применения

Не предназначен для подключения многожильных проводов без наконечника - рекомендуется использовать обжимные наконечники для проводов сечением более 1,5 мм2. Нельзя применять в средах с постоянным воздействием масел, растворителей или агрессивными химикатами - материал корпуса совместим только с типичными промышленными условиями. Также требует обязательной установки торцевой пластины - без неё заземление не будет работать.

Примеры использования

• Заземление металлических корпусов частотных преобразователей
• Объединение заземляющих проводов от станков на конвейере
• Центральная точка заземления в распределительном щите
• Подключение экранов кабелей в системах АСУ ТП
• Формирование группы заземления для светильников в производственных помещениях

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - меньше не войдёт, больше не нужно
• Для многожильных проводов используйте обжимные наконечники - особенно при сечении выше 1,5 мм2
• Проверяйте плотность фиксации: после вставки попробуйте слегка потянуть провод - он не должен выходить
• Убедитесь, что торцевая пластина установлена и закреплена - без неё клемма не создаёт заземляющий контакт с рейкой
• При использовании нескольких таких клемм рядом - располагайте их так, чтобы перемычки не перекрывали друг друга
• Помните: этот тип клеммы - только для заземления. Не используйте для фазы или нуля.
