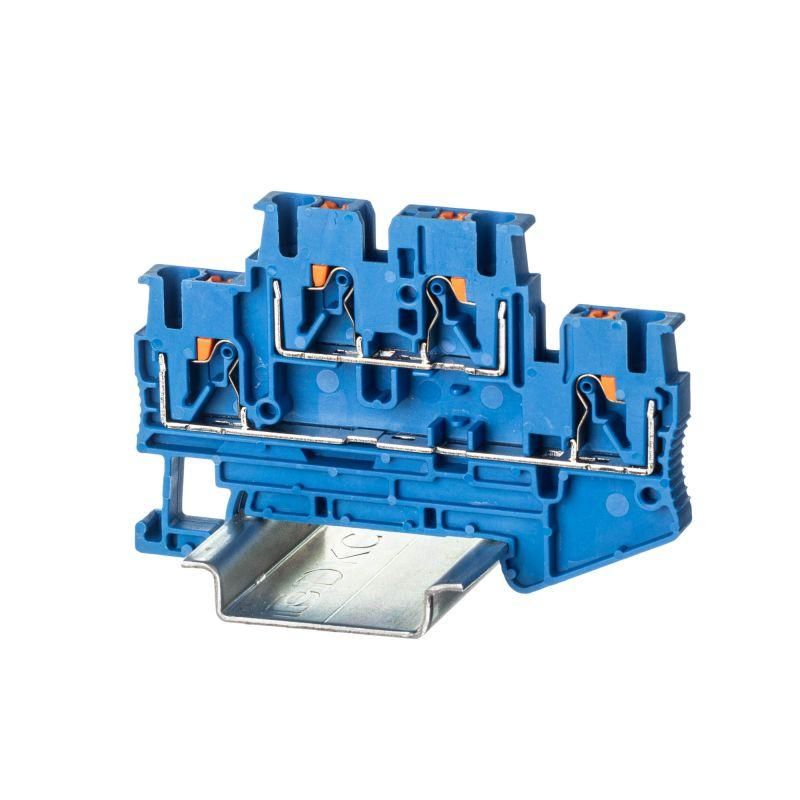

Клемма двухуровневая , зажим push-in, 4 точки подключения, 2.5 кв.мм, синяя - VPRTT-2.5-BU ДКС

Клемма двухуровневая, зажим push-in, 4 точки подключения, 2.5 кв.мм, синяя от DKC — надёжное решение для быстрого и безопасного соединения проводов на DIN-рейке. Артикул vprtt-2.5-bu подходит для слаботочных и силовых цепей с током до 24 А.

Назначение и область применения

Эта клемма используется для создания электрических соединений между проводниками в распределительных щитах, автоматике, контроллерах и других устройствах на базе DIN-рейки. Подходит для монтажа в промышленном оборудовании, системах управления, освещении и автоматизации. Четыре точки подключения позволяют организовать последовательное или параллельное соединение без дополнительных перемычек.

Технические характеристики

• Тип зажима: пружинный push-in — провод вставляется без инструментов
• Количество контактов: 4 (два уровня по два контакта каждый)
• Диапазон сечений провода: 0,14–2,5 мм² — подходит для медных одножильных и многожильных проводов
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Рабочая температура: от –40 °C до +105 °C — устойчив к экстремальным условиям
• Ширина: 5,2 мм; высота: 47,6 мм; глубина: 68,9 мм
• Цвет корпуса: синий — стандартизированная маркировка для удобства идентификации
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 (UL 94) — самозагасаемый, не распространяет пламя
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение входа: сверху — удобно для вертикальной прокладки кабелей
• Поддерживает установку замыкающих пластин — позволяет соединить несколько клемм в цепь

Совместимость и монтаж

Клемма vprtt-2.5-bu совместима со всеми стандартными DIN-рейками 35 мм, включая рейки OMEGA. Для подключения достаточно вставить подготовленный провод (без зачистки слишком длинной жилы) до упора — механизм push-in автоматически фиксирует его. Отключение происходит нажатием на специальную кнопку-толкатель рядом с каждым контактом — это предотвращает случайное выдергивание провода. Установка замыкающей пластины возможна между соседними клеммами одного уровня — обеспечивает электрическую связь без внешних перемычек.

Безопасность и стандарты

• Класс воспламеняемости V0 по UL 94 — материал не поддерживает горение
• Изолирующий корпус соответствует требованиям безопасности для работы при напряжении до 500 В
• Защита от случайного прикосновения: кнопка-толкатель требует целенаправленного действия для освобождения провода

Преимущества

• Быстрая установка — нет необходимости использовать отвертку или другие инструменты
• Уменьшен риск ошибок: механическая блокировка исключает плохой контакт из-за недостаточно вставленного провода
• Компактность: четыре контакта на одном модуле экономят место на DIN-рейке
• Стабильность соединения: пружинный зажим сохраняет давление даже при тепловых расширениях
• Поддержка перемычек — можно легко создавать группы соединений без дополнительных комплектующих

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм² — перегрузка вызывает нагрев и выход из строя
• Не рекомендован для частых демонтажей: многократное использование зажима снижает усилие фиксации
• Не работает с алюминиевыми проводами — требуется специальная клемма с антикоррозийным покрытием
• Запрещено применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов — корпус из PA 6.6 не устойчив к таким веществам

Примеры использования

• Подключение датчиков и исполнительных устройств в панели управления станком
• Разводка сигналов в системах автоматического освещения
• Объединение нескольких цепей питания в распределительном шкафу
• Формирование групповых соединений для PLC-модулей

Практические советы

• Перед вставкой удалите изоляцию точно на 8–10 мм — слишком длинная жила может не зафиксироваться, слишком короткая — плохо войдет в зажим
• Используйте только одножильные или хорошо уплотнённые многожильные провода — расслоенные жилы снижают надёжность
• Проверьте плотность фиксации: после вставки потяните провод легким усилием — он не должен выйти
• При использовании замыкающих пластин убедитесь, что они подходят именно к этой модели — не все универсальные пластины совместимы с DKC
• При монтаже в условиях повышенной вибрации дополнительно проверяйте затяжку через 1–2 месяца
