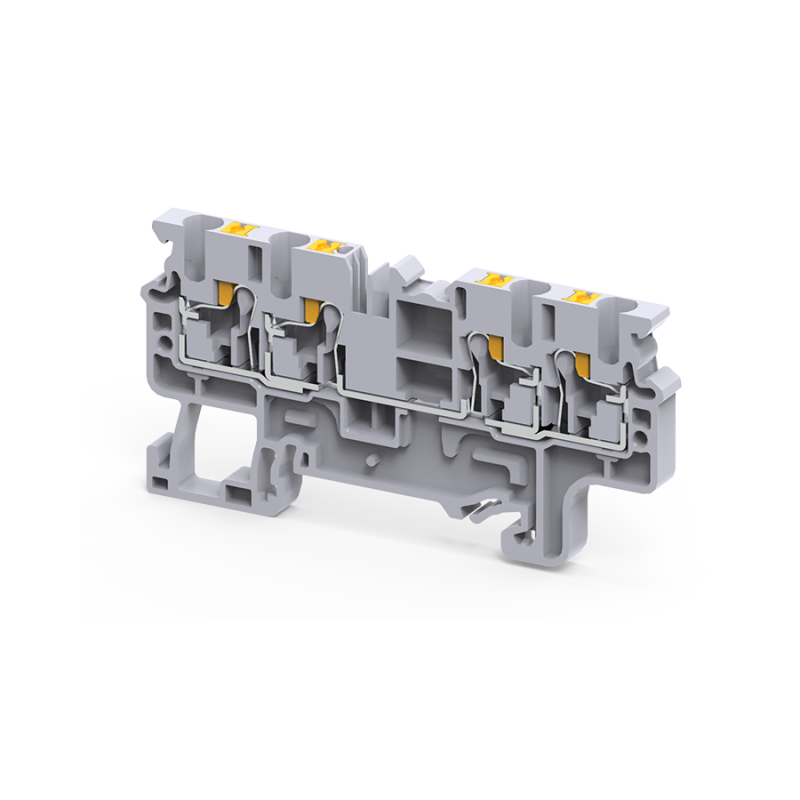

Клемма с 4-мя контактами push-in OptiClip СP-2,5-QUATTRO-(0,2-2,5)-I-серый | 331846 КЭАЗ

Клемма с 4 контактами push-in 2,5 кв.мм OptiClip CP-2,5-QUATTRO-(0,2-2,5)-I серая от КЭАЗ предназначена для быстрого и надёжного соединения проводов в распределительных щитах. Эта клемма позволяет объединить четыре проводника в одном устройстве, снижая количество элементов в сборке и ускоряя монтаж.

Назначение и область применения

Клемма с 4 контактами push-in 2,5 кв.мм OptiClip CP-2,5-QUATTRO-(0,2-2,5)-I серая используется для создания электрических соединений в распределительных шкафах и щитах автоматических систем управления (САУ). Подходит для подключения медных проводов в цепях постоянного и переменного тока до 1000 В. Часто применяется там, где важна компактность и скорость монтажа - например, в панелях управления станков, конвейеров, освещения или системах безопасности.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Поперечное сечение провода: 0,2–2,5 мм2
• Способ монтажа: на DIN-рейку или G-рейку
• Количество контактов: 4 (электрически связаны между собой)
• Материал корпуса: полиамид PA, класс горючести V0
• Рабочий температурный диапазон: от –40 C до +85 C
• Цвет: серый
• Количество уровней: один

Совместимость и монтаж

Клемма с 4 контактами push-in 2,5 кв.мм OptiClip CP-2,5-QUATTRO-(0,2-2,5)-I серая устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения провода достаточно вставить его в гнездо до упора - механизм push-in фиксирует жилу без инструментов. Максимальное сечение - 2,5 мм2; минимальное - 0,2 мм2. Подходят однопроволочные и многожильные медные провода. Нельзя использовать алюминиевые или комбинированные провода. Установка занимает несколько секунд на каждый контакт.

Безопасность и стандарты

Изоляция корпуса выполнена из полиамида класса V0 - материал самозатухающий, соответствует требованиям UL94. Клемма рассчитана на работу в условиях повышенной влажности и перепадов температур. Применяется в соответствии с нормами IEC 60947-7-1 для клеммных блоков. Гарантированная долговечность при номинальных нагрузках.

Преимущества

• Четыре контакта в одном модуле - экономия места в щите
• Push-in-фиксация - монтаж без отвертки, исключает ошибки затяжки
• Высокая плотность подключений - меньше клеммных блоков в сборке
• Стандартный шаг монтажа - совместима с любыми DIN-рейками
• Устойчивость к высоким и низким температурам - работает в суровых условиях

Ограничения применения

• Не допускается использование с алюминиевыми, медно-алюминиевыми или многожильными проводами с опрессовкой без наконечников
• Запрещено применять для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не предназначен для частых отсоединений - после нескольких циклов фиксация теряет надёжность
• Не рекомендуется для силовых цепей выше 24 А - риск перегрузки

Примеры использования

• Объединение трёх датчиков и одного сигнала управления в одном месте щита
• Разводка питания от одного автомата к четырём реле
• Подключение входных сигналов в контроллере PLC
• Сборка распределительных коробок в системах освещения с несколькими группами

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная зачистка может повредить внутренний контакт
• Проверьте, что провод полностью вошёл - слышится характерный щелчок
• Для многожильных проводов используйте наконечники, чтобы предотвратить выскальзывание жил
• При монтаже в плотном щите учтите, что ширина клеммы составляет 0 мм - она не требует свободного пространства между соседними элементами
• Для обслуживания - просто потяните провод на себя, он выйдет из зажима без инструментов
