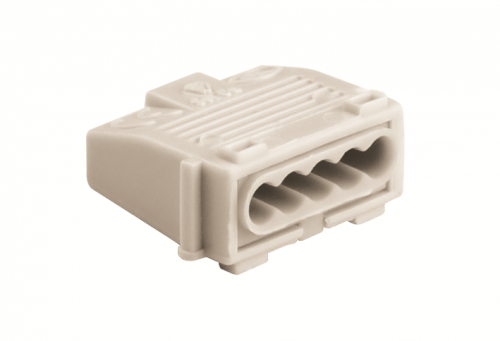

Клеммная колодка Quadro безвинтовая 4х1.5-2.5 мм² DKC B273/4

Клеммная колодка безвинтовая 4 отверстия 1.5-2.5 мм.кв. от DKC (ДКС), артикул b273/4, обеспечивает надёжное и быстрое соединение проводов без использования инструментов. Подходит для промышленной автоматизации, распределительных щитов и оборудования с ограниченным пространством.

Назначение и область применения

Клеммная колодка безвинтовая 4 отверстия 1.5-2.5 мм.кв. применяется для соединения одножильных и многожильных проводов в электрических цепях постоянного и переменного тока. Назначение - замена традиционных винтовых клемм там, где важны скорость монтажа, надёжность и компактность. Часто используется в контроллерах, модульном оборудовании, системах освещения, приводах и управлениями станков.

Технические характеристики

• Количество контактов: 4
• Поперечное сечение провода: 1,5–2,5 мм2 (для многожильных без наконечника); 1,5 мм2 (с наконечником)
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Тип присоединения: пружинный зажим - без винтов, достаточно вставить провод
• Материал корпуса: полиамид (стойкий к нагреву и ударам) + стальные контактные элементы
• Класс воспламеняемости: V0 - самозагасающий материал, не распространяет пламя
• Рабочая температура: от -5 C до +85 C
• Габариты: ширина 18,5 мм, высота 9,3 мм
• Цвет: серый
• Прозрачность корпуса: да - позволяет визуально проверить положение провода
• Позиция соединения: боковая - провода вводятся перпендикулярно к поверхности колодки
• Способ монтажа: непосредственно на DIN-рейку или другую поверхность без дополнительных креплений

Совместимость и монтаж

Клеммная колодка безвинтовая 4 отверстия 1.5-2.5 мм.кв. совместима с любыми стандартными DIN-рейками типа TS35. Монтаж осуществляется просто: защёлкивается на рейку одним движением. Установка проводов требует лишь введения их в гнездо до упора - пружинный механизм фиксирует провод самостоятельно. Не используйте инструменты для затяжки - это повредит механизм. Прозрачная крышка позволяет видеть, что провод полностью вошёл в зажим.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу горючести V0: при возгорании материал не поддерживает пламя. Напряжение 450 В и ток 24 А обеспечивают безопасную работу в большинстве промышленных сетей. Серия Quadro от DKC прошла испытания на долговременную нагрузку и термическую стойкость.

Преимущества

• Быстрая установка - не нужны отвёртки, гаечные ключи или подготовка проводов
• Уменьшен риск человеческой ошибки - зажим работает механически, без усилия оператора
• Стальной контакт снижает переходное сопротивление и предотвращает перегрев
• Прозрачный корпус - контроль состояния соединения без демонтажа
• Компактный форм-фактор - экономия места в щите
• Подходит для частых обслуживаний - легко извлекать и менять провода

Ограничения применения

• Не допускается использование с проводами меньше 1,5 мм2 - возможен слабый контакт
• Многожильные провода без наконечника должны иметь достаточную плотность оплетки; слишком мягкая или рыхлая жила может выйти из зажима
• Запрещено применять с медными проводами, покрытыми оксидом - перед вставкой зачистите конец до металлического блеска
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации (например, на мобильных машинах)
• Работает только при температуре выше -5 C - при более низких значениях пластик становится хрупким

Примеры использования

• Соединение входящих и выходящих проводов в PLC-щитах
• Объединение сигналов датчиков в системах автоматизации
• Разветвление питания в светильниках с несколькими группами
• Фиксация проводов между преобразователями частоты и двигателями
• Электрооборудование в пищевой и фармацевтической промышленности - благодаря прочному корпусу и легкому мытью

Практические советы

• Перед введением провода удалите изоляцию точно на 8–10 мм - недостаточно будет плохо зажать, слишком много - закоротит соседние контакты
• Для многожильных проводов слегка скрутите концы руками - так они лучше войдут в зажим
• Проверьте, что провод ушёл до упора - он должен “запираться” с характерным щелчком
• Если нужна повышенная надёжность в вибрационной среде - дополнительно закрепите колодку клеем или хомутом
• Артикул b273/4 можно комбинировать с другими колодками серии Quadro - все имеют одинаковый шаг и форму, позволяющую собирать блоки любой длины
• Не смешивайте с клеммами других производителей - даже при совпадении размеров могут отличаться глубина зажима и давление пружины
