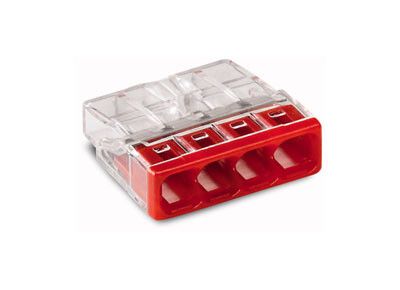

Клемма 4-х проводная 4х(0.5-2.5мм) для распред. коробки (без пасты) WAGO 2273-204

Клемма 4-проводная 4x(0.5–2.5 мм2) одножильная красная/прозрачная без пасты от WAGO (арт. 2273-204) - это компактное и безопасное решение для надёжного соединения одножильных медных проводов сечением от 0,5 до 2,5 мм2. Подходит для установки в распределительных коробках, шкафах управления и других местах, где важны контроль, скорость монтажа и долговечность соединений.

Назначение и область применения

Эта клемма используется для создания разъёмных соединений между одножильными медными проводами в слаботочных и силовых цепях. Подходит для систем освещения, автоматизации, сигнализации, бытовой и промышленной электроники. Чёткая цветовая маркировка и прозрачный корпус позволяют легко отличать её от других типоразмеров, что особенно важно при массовой сборке или обслуживании.

Технические характеристики

• Количество контактов: 4
• Рабочий диапазон сечения провода: 0,5 – 2,5 мм2
• Максимальный ток: 24 А
• Номинальное напряжение: 450 В
• Импульсное напряжение: 4 кВ
• Диапазон рабочих температур: от −60 C до +105 C
• Тип проводника: одножильный (можно использовать многожильный после обжима наконечником)
• Цвет корпуса: красный, прозрачные крышки
• Способ монтажа: на кабель (без зажима на DIN-рейку)
• Отсутствие контактной пасты: соединение обеспечивается механическим зажимом

Совместимость и монтаж

Клемма 2273-204 устанавливается путём вставки подготовленного провода в каждое из четырёх отверстий. Для фиксации достаточно нажать на рычаг - он сам открывает зажим, затем закрывается при отпускании. Инструменты не нужны.

Важно: если используются многожильные провода, их концы должны быть обжаты втулочными наконечниками (класс гибкости до 3). Без этого возможен перегрев или плохой контакт.

Устройство совместимо с любыми стандартными щупами мультиметров благодаря наличию специальных тестовых гнёзд. Это позволяет проверять целостность цепи без демонтажа.

Особенности конструкции

• Прозрачный верхний колпачок - позволяет видеть глубину входа жилы и качество зачистки
• Градуировка на корпусе показывает рекомендованную длину зачищаемой части провода
• Линейное расположение контактов снижает занимаемое пространство внутри коробки
• Каждый канал изолирован - риск короткого замыкания минимален
• Защита от прикосновений: токоведущие элементы полностью закрыты
• Цвет красного корпуса соответствует сериям WAGO 2273 - сразу узнаваемо среди других клемм

Преимущества

• Не требуется пайка, сварка или болтовые соединения
• Замена или доработка цепи выполняется за минуты
• Стабильно высокая надёжность даже при вибрациях и перепадах температур
• Визуальный контроль состояния соединения - никаких «слепых» контактов
• Высокая импульсная прочность (4 кВ) - выдерживает скачки напряжения

Ограничения применения

• Не предназначен для многожильных проводов без обжима наконечника
• Не рассчитана на применение в условиях постоянного погружения в жидкость - IP-защита не указана, значит, она не герметична
• Не следует использовать с алюминиевыми проводами - материал контактов адаптирован только под медь
• Максимальное сечение 2,5 мм2 - нельзя вводить провода большего диаметра, даже если они кажутся “плотнее”
• Не является устройством защиты - не заменяет автоматические выключатели или УЗО

Примеры использования

• Объединение трёх светильников в одном месте с управлением через один выключатель
• Подключение датчиков движения и термореле в распределительной коробке
• Соединение проводов в пульте управления станком или конвейера
• Переход с одного типа провода на другой (например, 1,5 мм2 на 2,5 мм2) в рамках одной цепи
• Аудио- и видеосистемы в офисах, когда нужен чистый и доступный разбор соединений

Практические советы

• Всегда зачищайте провод точно до указанной метки на корпусе - слишком длинная зачистка увеличивает риск пробоя, слишком короткая - плохо зажимается
• Проверьте, что провод вошёл до упора - если видите часть жилы выше уровня корпуса, передвиньте его дальше
• При использовании нескольких таких клемм рядом - располагайте их так, чтобы рычаги были направлены в одну сторону: так проще работать руками
• Не используйте эту клемму там, где есть повышенная влажность или попадание воды - отсутствие IP-классификации означает, что она не защищена от брызг
• Помните: этот тип клеммы - временный или сервисный вариант. Для ответственных участков сети (электродвигатели, нагреватели) лучше выбирать клеммы с зажимом на рейку и больший запас по току
