Клемма миниатюрная СМК 2273-204 | 87654 КВТ

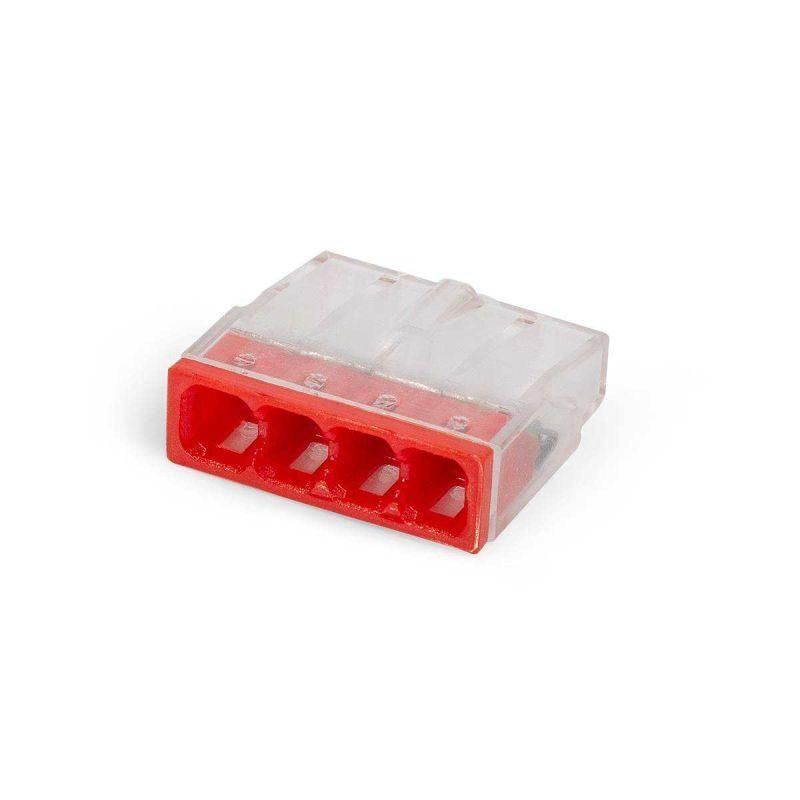

Клемма миниатюрная СМК 2273-204 КВТ - компактное устройство для безопасного и надёжного соединения одножильных медных проводников сечением 0,5–2,5 мм2 в распределительных коробках и электрошкафах. Бренд КВТ предлагает эту модель как часть серии миниатюрных клемм, где важны плотность сборки и скорость монтажа.

Назначение и область применения

Клемма миниатюрная СМК 2273-204 КВТ используется для создания разъёмных электрических соединений в слаботочных и силовых цепях постоянного и переменного тока. Подходит для внутренней проводки в жилых и общественных зданиях, монтажа освещения, управления оборудованием, подключения датчиков и автоматики. Четыре отдельных зажима позволяют собирать ответвления без скруток, что особенно важно в ограниченном пространстве распределительных коробок.

Технические характеристики

• Номинальное напряжение: 450 В - обеспечивает работу в сетях до 250 В переменного тока с запасом безопасности
• Номинальное сечение провода: 0,5 – 2,5 мм2 - совместима с распространёнными медными однопроволочными жилами
• Количество зажимов: 4 - каждый из них работает автономно, без влияния на соседние
• Цвет корпуса: красный - соответствует стандартной цветовой маркировке для данного типоразмера
• Материал корпуса: прозрачный термостойкий пластик - позволяет визуально контролировать состояние соединения

Совместимость и монтаж

Клемма миниатюрная СМК 2273-204 КВТ рассчитана исключительно на однопроволочные медные проводники. Не применяется для многожильных, алюминиевых или гибких проводов без предварительной опрессовки. Монтаж выполняется без инструментов: провод вставляется в зажим до упора, фиксация происходит за счёт пружинного механизма. Для демонтажа достаточно потянуть провод - механизм сам разблокируется. Линейное расположение зажимов снижает риск перегрузки места в коробке и ускоряет работу.

Безопасность и стандарты

Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям - провода полностью закрыты внутри корпуса после установки. Прозрачная крышка позволяет проверить глубину входа жилы и отсутствие повреждений изоляции. Соединения проходят испытания на нагрев и механическую прочность, исключают самопроизвольное выпадение проводов и перегрев. Серия соответствует требованиям к качеству соединений в соответствии с ГОСТ Р 50030.5.2 и IEC 60947-7-1.

Преимущества

• Удобная цветовая маркировка - красный цвет сразу указывает на сечение 0,5–2,5 мм2, снижает вероятность ошибки при сборке
• Смотровые окна - позволяют контролировать качество зачистки и положение жилы без вскрытия
• Автоматическая фиксация - не требуется отвертка, болт или другой инструмент
• Раздельные зажимы - один провод не влияет на другие, даже при нагрузке или вибрации
• Экономия места - линейная компоновка вместо радиальной позволяет уплотнять сборку

Ограничения применения

• Не допускается использование с многожильными проводами - возможен выход из строя контакта из-за деформации жил
• Не предназначен для внешней установки - отсутствует защита от влаги и пыли (IP-класс не указан)
• Не рекомендовано применение в условиях высоких вибраций без дополнительной фиксации
• Запрещено использовать для проводов сечением менее 0,5 мм2 или более 2,5 мм2 - риск плохого контакта или повреждения механизма

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Объединение проводов от нескольких датчиков движения в одном месте
• Сборка цепей управления конвейером или насосом в щите автоматики
• Переход между старой и новой проводкой при ремонте
• Формирование группового питания для розеток или выключателей

Практические советы

• Защищайте провод от изгиба перед вводом - лучше зачищать точно на 8–10 мм, чтобы жила не торчала из корпуса
• Проверьте, что провод вошёл до упора - через смотровое окно видно, когда он достиг металлического контакта
• Избегайте перекручивания провода при введении - это может повредить жилу и снизить надёжность контакта
• Если используете несколько таких клемм рядом - учтите посадочный диаметр и шаг между зажимами для компактной укладки
• При необходимости замены - просто вытяните провод; не используйте плоскогубцы для извлечения - можно повредить механизм
