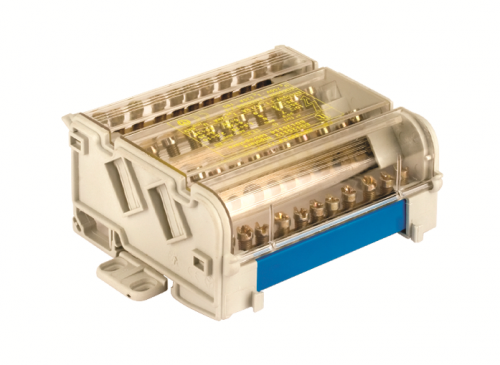

Блок распределительный DKC Quadro 4p 125А на DIN-рейку DKC BD125114

Блок распределительный на DIN-рейку 4 полюса 125А от DKC (ДКС), артикул bd125114, предназначен для надёжного и компактного распределения электроэнергии внутри щитов. Он обеспечивает безопасное соединение нескольких отводов от одного входящего провода, сохраняя порядок и доступность обслуживания.

Назначение и область применения

Блок распределительный используется для создания чёткой и организованной системы распределения тока в электрощитах. Подходит для разветвления одной силовой линии на несколько потребителей: автоматических выключателей, УЗО, контакторов, освещения или оборудования. Применяется в промышленных, коммерческих и жилых объектах, где важна надёжность и удобство диагностики.

Технические характеристики

• Максимальный рабочий ток: 125 А
• Количество полюсов: 4
• Номинальное напряжение: до 690 В
• Поддерживаемое сечение проводника: 25–50 мм2
• Наличие N-шины: да - отдельная нулевая шина для подключения нейтрали
• Количество модулей: 4 (занимает 4 модуля на DIN-рейке)
• Материал токоведущих элементов: латунь - высокая проводимость и долговечность
• Материал корпуса: поликарбонат (PA6.6) - самозатухающий, не поддерживает горение
• Размеры контактных отверстий: 7×6 мм, 2×7,5 мм, 2×9 мм - обеспечивают гибкую совместимость с различными типами клемм

Совместимость и монтаж

Блок распределительный монтируется на стандартную DIN-рейку типа TS35. Крепление осуществляется защёлкой - достаточно плотно придавить блок к рейке до характерного щелчка. Монтаж выполняется **на кабель** - то есть провода заводятся в отверстия сверху, фиксируются винтами, а сам блок остаётся закреплённым на рейке. Для подключения используйте провода сечением 25–50 мм2. Не допускается использование проводов меньшего сечения - они не будут надёжно зажаты.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала PA6.6, соответствует требованиям UL94 V-0. Защитный экран предотвращает случайное прикосновение к токоведущим частям при открытой крышке. Задняя крышка исключает риск замыкания на DIN-рейку или другие металлические части щита. Блок проектировался с учётом требований IEC 60947-7-1 для распределительных устройств.

Преимущества

• Латунные шины обеспечивают минимальное переходное сопротивление и устойчивость к нагреву при нагрузках до 125 А
• Чёткая разбивка на 4 полюса + N-шина - позволяет легко планировать схемы питания
• Защитный экран и задняя крышка повышают уровень безопасности при работе рядом с щитом
• Удобные отверстия разных размеров позволяют использовать различные типы кабелей и наконечники
• Компактность - всего 4 модуля вместо множества отдельных клеммников

Ограничения применения

• Не предназначена для работы с проводниками менее 25 мм2 - возможен плохой контакт и перегрев
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации
• Не является устройством защиты - не имеет функций отключения, УЗО или тепловой защиты
• Не следует использовать в помещениях с повышенной коррозионной активностью (например, химические цеха) без внешней защиты

Примеры использования

• Распределение трёхфазного питания 380 В от главного автомата на три станка и одну группу освещения
• Выделение нулевой шины (N) и PE-проводника для группы розеток в производственном помещении
• Объединение нескольких выходов от одного УЗО на несколько светильников
• Использование в щитах управления насосными станциями, конвейерами, системами вентиляции

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - 25–50 мм2. Использование более тонких проводов снижает надёжность соединения
• Затягивайте винты равномерно и с усилием, указанным в документации производителя - переусиливать нельзя
• После монтажа проверьте все соединения - особенно если используются многожильные провода с наконечниками
• Для удобства обслуживания пометьте каждый полюс этикетками - так быстрее находить нужную линию при ремонте
• Блок распределительный от DKC (ДКС), артикул bd125114, хорошо сочетается с продукцией серии Quadro - можно собирать единые решения по всему щиту
