Блок распределительный (КБР) на DIN-рейку и монтажную панель 125A EKF PROxima | plc-kbr125

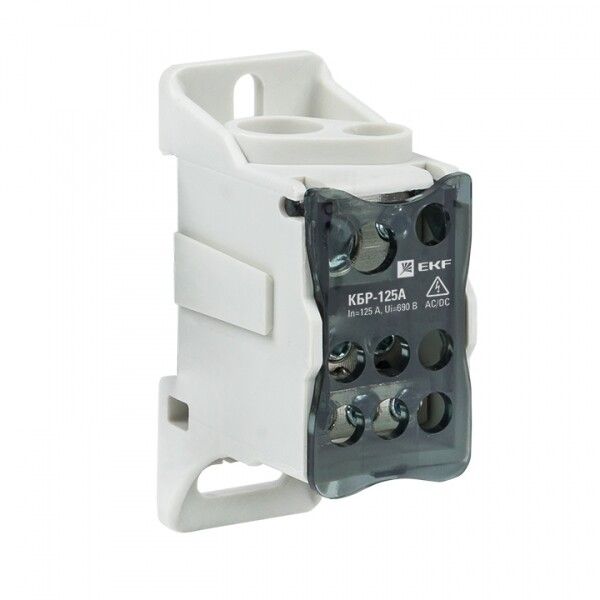

Блок распределительный КБР от EKF (арт. plc-kbr125) - компактный кросс-модуль для надёжного распределения тока в электрощитах, позволяющий соединить одну мощную жилу с несколькими менее сечением, а также служить главной заземляющей шиной.

Назначение и область применения

Блок распределительный КБР используется для перераспределения электроэнергии внутри распределительных шкафов. Он заменяет традиционные клеммы и позволяет организовать точечные ответвления от одного входящего провода к нескольким выходным. Особенно эффективен там, где требуется подключить кабели большого сечения (например, от ввода или автомата) к групповым автоматам, УЗО или другим устройствам с меньшим сечением. Также применяется как главная заземляющая шина (ГЗШ) в щитах. Подходит для установки в бытовых, промышленных и коммунальных щитах - от квартиры до крупного энергообъекта.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки типичных вводов в частные дома, офисы и малые производства;
• Напряжение: 660 В - обеспечивает безопасную работу в сетях до 400 В переменного тока и выше;
• Поперечное сечение подключаемых проводников: 16–35 мм2 - совместим с медными кабелями от 16 мм2 (например, ВВГнг 3×16) до 35 мм2 (например, ВВГнг 3×35);
• Количество полюсов: 1 - один контактный узел для фазы, нуля или PE;
• Материал корпуса: термостойкая пластмасса - не деформируется при нагреве, соответствует требованиям пожарной безопасности;
• Коэффициент заполнения меди: 95% - высокая плотность контактов снижает потери и повышает долговечность;
• Стандарт: IEC 60309-1(1999) - соответствие международному уровню качества и испытаний.

Совместимость и монтаж

Блок распределительный КБР легко крепится двумя способами: на стандартную DIN-рейку типа TS35/7,5 и на плоскую поверхность через отверстия в основании. Это делает его универсальным для любых типов шкафов - от готовых щитов до самодельных корпусов. Монтаж выполняется без инструментов: провода затягиваются винтами, доступ к которым открыт сверху. Для подключения достаточно зачистить жилу на 8–10 мм и вставить её в гнездо. Обратите внимание: клемма рассчитана исключительно на одножильные и многожильные медные провода; алюминий использовать нельзя.

Преимущества

• Экономия места - вместо нескольких клеммников занимает одну DIN-позицию;
• Высокая надёжность контактов благодаря 95%-ому заполнению меди и качественной затяжке;
• Удобство обслуживания - все точки доступны без демонтажа;
• Подходит как для слаботочных, так и для силовых цепей;
• Интегрирован в серию PROxima - совместим с другими элементами этой линейки по дизайну и стандартам.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводниками - возможен окисление и потеря контакта;
• Не является автономным защитным устройством - требует внешнего автоматического выключателя или предохранителя;
• Не рекомендуется для постоянного превышения номинала 125 А - даже кратковременные перегрузки могут вызвать перегрев;
• Не имеет защиты IP - устанавливается только во внутренних закрытых шкафах, не на улице или в сырых помещениях без дополнительной герметизации.

Примеры использования

• В квартире: подключение вводного кабеля 35 мм2 к трём автоматам 16 А (через ответвления 16 мм2);
• На производстве: организация ГЗШ в силовом шкафу станка с вводом 25 мм2 и выводами на корпус и заземляющие шины;
• В ЖКХ: распределение PEN-проводника от ввода на этажные щиты с последующим разделением на N и PE;
• В частном доме: соединение вводного кабеля от столба с группами освещения, розеток и теплого пола.

Практические советы

• Перед монтажом проверьте, что сечение вашего кабеля попадает в диапазон 16–35 мм2 - меньше 16 мм2 не будет надёжно зажато, больше 35 мм2 не войдёт;
• Используйте только медные провода с хорошей зачисткой - не допускайте оголённых жил вне клеммы;
• При использовании как ГЗШ - обязательно соедините его с контуром заземления и отметьте цветом желто-зелёным;
• При сборке щита - располагайте блок рядом с вводным автоматом, чтобы минимизировать длину ответвлений;
• Проверяйте затяжку винтов через год после установки - особенно при больших токах.
