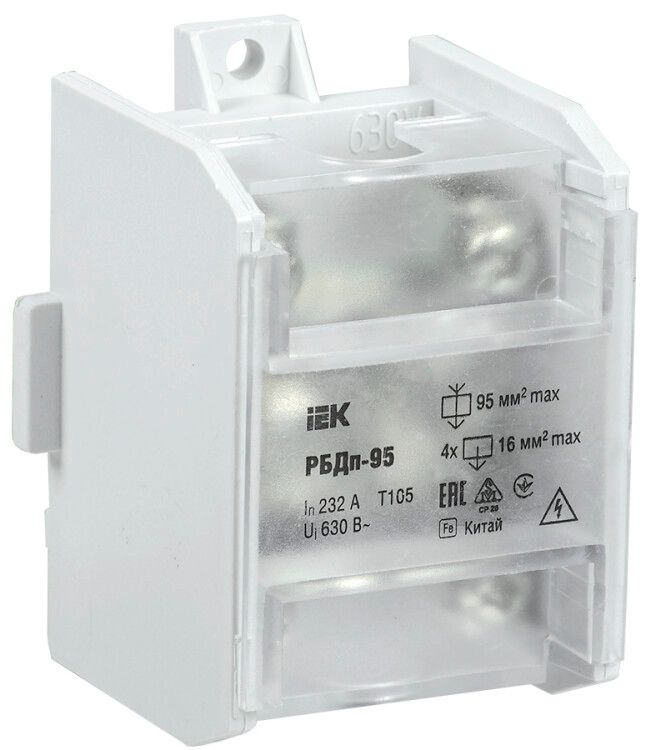

Блок распределительный проходной РБДп-95 232 100А DIN 1х95-4х16мм2 IEK (ИЭК) YRB30-1-232

Блок распределительный проходной РБДп-95 232/100А DIN от IEK предназначен для безопасного ответвления тока от основной магистрали без её разрыва. Подходит для монтажа на DIN-рейку в щитах управления, распределительных устройствах и промышленном оборудовании.

Назначение и область применения

Блок распределительный проходной РБДп-95 232/100А DIN используется для создания ответвлений от основного провода - медного или алюминиевого - без его перерезания. Применяется там, где требуется надёжное и быстрое подключение нескольких потребителей к одной линии: в силовых щитах, на участках с большим числом выходов, в системах автоматизации, на конвейерах, насосных станциях и других объектах с высокими требованиями к надёжности соединений.

Технические характеристики

• Тип: проходной распределительный блок
• Количество полюсов: 1
• Максимальный ток: 100 А
• Диапазон сечений входящего провода: 16–95 мм2
• Количество отходящих линий: 4 (сечение до 16 мм2 каждая)
• Способ подключения: винтовой зажим
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Защита контактов: да (закрывается прозрачной крышкой)
• Материал корпуса: самозатухающий полиамид (не поддерживает горение)
• Материал токоведущей шины: латунь
• Номинальное напряжение: до 660 В

Совместимость и монтаж

Блок распределительный проходной РБДп-95 232/100А DIN совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется защёлкиванием на рейку - никаких дополнительных креплений не требует. Для подключения:

• Снимите изоляцию с основного провода (длина зачищенного участка - около 8–10 мм);
• Заведите его в центральный зажим и затяните винт;
• Зачистите каждый отходящий провод (до 16 мм2) и подключите к соответствующим контактам;
• Закройте корпус прозрачной крышкой - она обеспечивает защиту от случайного прикосновения и внешних воздействий.

Не используйте инструменты с острыми кромками при зачистке - есть риск повреждения жилы внутри блока.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала, что снижает риск распространения пламени при аварийных ситуациях. Защита контактов достигнута за счёт герметичной прозрачной крышки - доступ к зажимам возможен только при снятой крышке. Соответствует требованиям безопасности для электроустановок до 660 В. Ударопрочная конструкция выдерживает механические нагрузки при нормальной эксплуатации в промышленных условиях.

Преимущества

• Не требует разрыва основной линии - сохраняет целостность магистрали
• Чёткая визуальная проверка состояния соединений через прозрачную крышку
• Высокая надёжность благодаря латунной шине и качественным винтовым зажимам
• Легкий и быстрый монтаж на DIN-рейку - экономия времени при сборке щита
• Стабильное контактное давление даже при температурных колебаниях

Ограничения применения

• Не предназначены для работы с проводами меньше 16 мм2 в качестве основного - минимальное сечение входа - 16 мм2
• Не допускается использование с проводами сечением более 95 мм2 - возможна потеря контакта или деформация зажима
• Не рекомендуется применять в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - материал корпуса не рассчитан на такие условия
• Не подходит для частых демонтажей - многократное откручивание винтов может привести к износу резьбы

Примеры использования

• Подключение трёх двигателей к одному кабелю питания в цеховой линии
• Разводка сигнальных линий от главного кабеля в системе автоматизации
• Обеспечение питания освещения и вентиляторов от основной фазы в распределительном щите
• Добавление новых точек контроля в существующую сеть без замены кабельной трассы

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения проводов - особенно важно соблюдение максимума 95 мм2 для входа и 16 мм2 для каждого выхода
• Затягивайте винты равномерно, без усилия - переусилие может повредить внутреннюю часть зажима
• При использовании алюминиевых проводов - обязательно нанесите антиоксидантную пасту перед подключением
• После монтажа проверьте плотность соединений легким покачиванием провода - он не должен свободно двигаться
• Блок РБДп-95 232/100А DIN от IEK можно использовать в составе комплектных решений - он совместим с другими изделиями серии IEK для щитового оборудования
