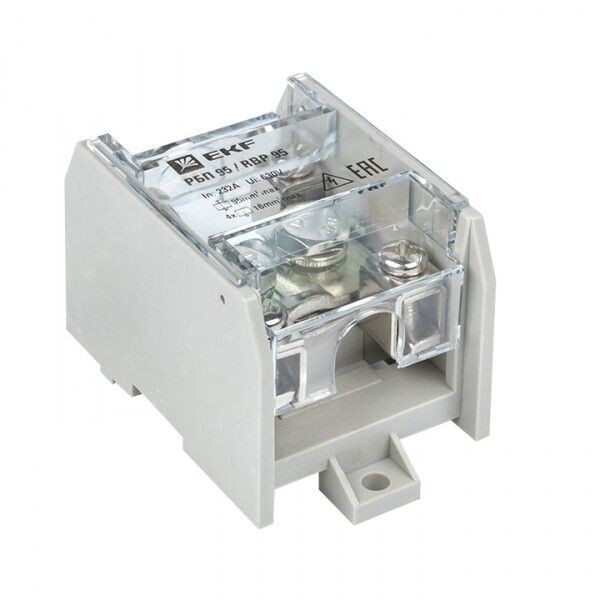

Блок распределительный проходной РБП 95 (1х95 - 4х16 мм2) 232/100 А EKF PROxima | RBP-95-100

Распределительный блок проходной РБП 95 (1х95 - 4х16 мм²) 232/100 А от EKF PROxima обеспечивает надёжное соединение и распределение тока между основной магистралью и до четырёх отходящих линий без разрезания провода. Подходит для промышленных систем управления, силовых щитов и НКУ.

Назначение и область применения

Распределительный блок проходной РБП 95 (1х95 - 4х16 мм²) 232/100 А используется для создания ответвлений от основной силовой линии без нарушения целостности проводника. Применяется в промышленных электроустановках, автоматизированных линиях, станциях управления и других объектах с высокой нагрузкой. Особенно эффективен там, где требуется частая модификация цепей — например, при замене оборудования или добавлении новых потребителей.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 660 В
• Поддерживаемые сечения: вход — 95 мм², выходы — до 4 жил по 16 мм²
• Количество контактов: 5 (1 вход, 4 выхода)
• Материал: корпус — полиамид, контактные части — медь
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Диапазон рабочих температур: от -45 °C до +105 °C
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: винтовой зажим
• Цвет: серый
• Наличие крышки: да, с пломбировочным колпаком
• Наличие уплотнительной головки: да

Совместимость и монтаж

Распределительный блок РБП 95 совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается за считанные минуты: фиксируется защёлкой, после чего через верхнюю крышку подводятся провода. Для подключения необходимо предварительно снять изоляцию с жил — блок не требует обжима или сварки. Каждый винт затягивается отдельно, что позволяет работать с разными сечениями одновременно. Уплотнительная головка исключает случайное выпадение проводов при вибрации. Пломбировочный колпак позволяет запечатывать блок для контроля доступа.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для устройств в промышленных сетях. Материалы корпуса — самозатухающий полиамид, обеспечивающий устойчивость к перегреву. Защита IP20 гарантирует безопасность при работе внутри закрытых шкафов, но не предназначена для открытых или влажных сред. Не рекомендуется использовать вне помещений или в местах с постоянным воздействием влаги, масла или химических веществ.

Преимущества

• Не требует разрезания основного провода — снижает риск повреждения магистрали
• Поддерживает смешанное подключение: одна жила 95 мм² на вход, четыре по 16 мм² на выход
• Пломбировка и крышка позволяют контролировать целостность соединения
• Высокая термостойкость — работает даже при экстремально низких и высоких температурах
• Медные контакты обеспечивают минимальное переходное сопротивление и долгий срок службы

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в помещениях с брызгами воды — IP20 недостаточен
• Запрещено использование с алюминиевыми проводами меньшего сечения, чем указано — возможна потеря контакта
• Не рассчитан на частые отключения под нагрузкой — только для стационарных соединений
• Не подходит для многожильных проводов с гибкими жилами без обжима — требуется подготовка концов

Примеры использования

• Распределение питания от главного кабеля 95 мм² к четырём двигателям по 16 мм² на конвейере
• Подключение датчиков и исполнительных механизмов к силовой шине в автоматическом цехе
• Объединение нескольких групп освещения от одного вводного кабеля в производственном здании
• Альтернатива клеммникам в щитах, где важна скорость монтажа и возможность последующей проверки

Практические советы

• Перед монтажом всегда проверяйте сечение проводов — максимальное сечение на выходе — 16 мм², не более
• Используйте отвертку с регулируемым моментом — переусиливать винты нельзя, чтобы не повредить контакт
• После установки протяните все винты ещё раз спустя 1–2 часа — металл немного “даёт” при нагреве
• Пломбируйте блок сразу после окончания работ — это обязательное условие для промышленных норм
• Для работы с алюминиевыми проводами используйте специальные антиоксидантные пасты — они продлевают срок службы контакта
