Блок распределительный (КБР) на DIN-рейку и монтажную панель 80A EKF PROxima | plc-kbr80

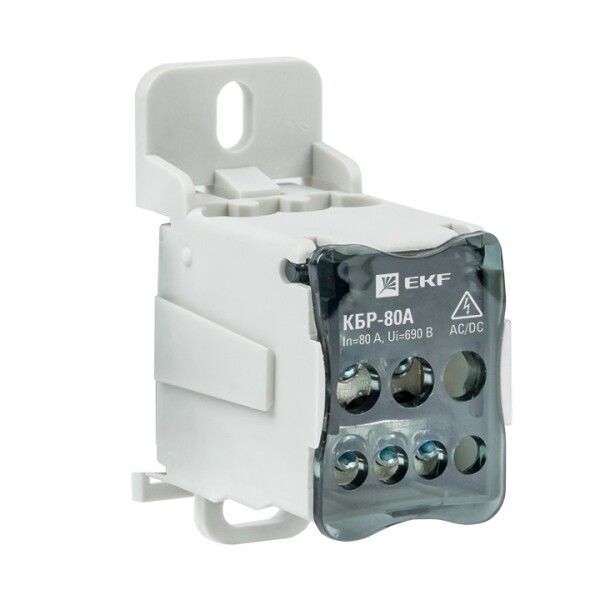

Блок распределительный КБР на DIN-рейку и монтажную панель 80A от EKF серии PROxima - компактное устройство для надёжного распределения электроэнергии внутри электрощитов. Предназначен для соединения одиночного мощного кабеля с несколькими ответвлениями, а также для организации главной заземляющей шины. Удобен для монтажа как в бытовых, так и в промышленных системах.

Назначение и область применения

Блок распределительный КБР на DIN-рейку и монтажную панель 80A используется для:

• Разводки входящего провода большего сечения на несколько выходных жил меньшего сечения;
• Обустройства главной заземляющей шины (ГЗШ) в распределительных щитах;
• Передачи напряжения между группами потребителей в одном шкафе;
• Создания центрального узла распределения в автоматических системах управления.

Подходит для установки в квартирных щитках, силовых шкафах, промышленном оборудовании, энергообъектах и объектах ЖКХ.

Технические характеристики

• Максимальный ток: 80 А - выдерживает нагрузки типичных промышленных и крупных бытовых контуров;
• Напряжение: 660 В - рассчитан на работу в сетях переменного тока до 660 В, включая трёхфазные системы;
• Сечение проводника: 10–16 мм2 - позволяет подключать медные кабели указанного диапазона; не предназначена для более толстых или тонких жил;
• Степень защиты IP20 - защищает от прикосновений к токоведущим частям и от предметов больше 12,5 мм, но не герметична - требует установки в закрытом корпусе;
• Материал корпуса: сталь - обеспечивает механическую прочность, но не является диэлектриком, поэтому требуется правильная изоляция и заземление;
• Количество контактов: 7 - семь точек подключения для гибкой разводки;
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности, перепадов температур и пыли, характерных для средней полосы России и аналогичных регионов;
• Диапазон рабочих температур: от –40 C до +80 C - допускает эксплуатацию в холодных помещениях и нагреваемых шкафах;
• Цвет: серый - соответствует стандартному цветовому решению промышленного оборудования;
• Нормативный документ: IEC 60309-1(1999) - соответствие международным требованиям к контактным соединениям.

Совместимость и монтаж

Блок распределительный КБР на DIN-рейку и монтажную панель 80A крепится двумя способами:

• На стандартную DIN-рейку 35 мм - фиксируется защёлкой, как обычные автоматы;
• На монтажную панель - через отверстия для болтов (два крепёжных отверстия предусмотрены в основании).

Не требует специальных инструментов: достаточно отвёртки для затяжки клемм. Максимальное сечение 16 мм2 исключает необходимость опрессовки - можно использовать наконечники типа НШВИ или НШВ. Обязательно проверьте плотность прилегания проводов после монтажа - слабый контакт вызывает перегрев.

Безопасность и стандарты

Произведён в соответствии с IEC 60309-1(1999), что гарантирует безопасность коммутационных соединений. Однако IP20 не обеспечивает защиту от брызг и пыли - нельзя устанавливать вне закрытых шкафов. Серийное изготовление из стали требует обязательного заземления корпуса через DIN-рейку или отдельный проводник. Перегрузка свыше 80 А недопустима - возможен перегрев и деформация контактов.

Преимущества

• Высокий коэффициент заполнения меди (95%) - минимизация потерь и повышение тепловой стабильности;
• Эргономичный дизайн - доступ к клеммам с двух сторон, легко контролировать подключение даже в плотно забитых шкафах;
• Универсальный монтаж - совмещает возможности DIN-рейки и крепления на панель, что снижает количество типов элементов в сборке;
• Термическая стойкость - выдерживает кратковременные перегрузки и высокие температуры внутри шкафа;
• Совместимость с продукцией EKF PROxima - одинаковые размеры и крепления позволяют собирать единые решения.

Ограничения применения

• Не применяется во влажных, открытых или пыльных местах - IP20 не защищает от внешних воздействий;
• Не подходит для подключения проводов меньше 10 мм2 - риск плохого контакта и выпадения жилы;
• Не рекомендуется для постоянной работы при температуре выше +80 C - возможна потеря механической прочности материала;
• Не предназначен для коммутации под нагрузкой - все подключения должны выполняться при отключенном питании;
• Стальной корпус не является изолирующим - обязательно заземление и использование изолированных кабелей.

Примеры использования

• В квартире: входной кабель 16 мм2 от счётчика разводится на три группы освещения, розеток и кондиционера;
• На производстве: кабель 16 мм2 от преобразователя частоты подключается к семи клеммам - далее к двигателям насосов и вентиляторов;
• В системе ГЗШ: одна жила заземления от ввода подключается к блоку, затем расходится на все металлические части шкафа, трубопроводов и корпусов оборудования;
• В системе автономного электроснабжения: распределение напряжения от инвертора на освещение, зарядку аккумуляторов и контрольные устройства.

Практические советы

• Выбирая блок распределительный КБР на DIN-рейку и монтажную панель 80A, убедитесь, что ваш кабель имеет сечение 10–16 мм2 - иначе он не будет надёжно зажат;
• При использовании в шкафу с высокой температурой - учитывайте теплоотдачу соседних аппаратов, не располагайте рядом с тепловыми реле или предохранителями;
• Для долговечности используйте наконечники НШВИ-10/16 - они обеспечивают лучший контакт и предотвращают ослабление;
• Проверяйте затяжку клемм через год после монтажа - особенно в условиях вибраций или частых перепадов температуры;
• Если нужна защита от пыли и влаги - выбирайте другой тип блока с IP54/IP65, поскольку этот экземпляр не предназначен для таких условий.
