Блок распределительный шинный ШРБ-160 PROxima - plc-shrb-160 EKF

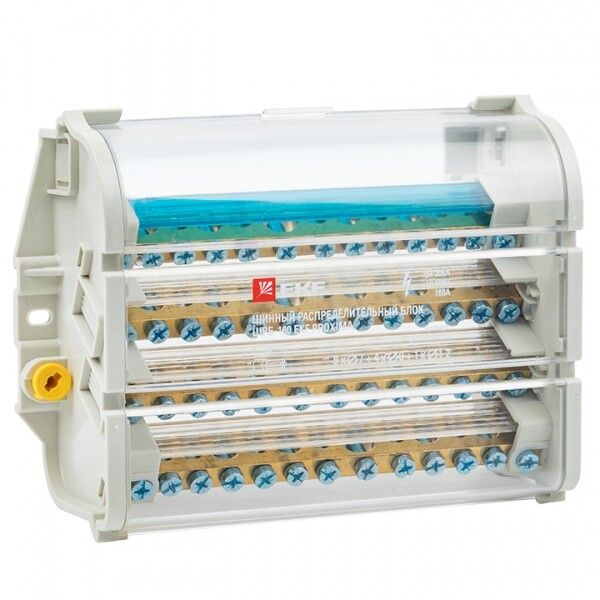

Блок распределительный шинный ШРБ-160 от EKF PROxima - компактное решение для организации распределения электроэнергии внутри щитов. Надёжный, сертифицированный и удобный в монтаже, он подходит для промышленного оборудования, автоматических линий и систем управления. Артикул plc-shrb-160 обеспечивает совместимость со стандартными решениями EKF.

Назначение и область применения

Блок распределительный шинный ШРБ-160 используется для создания чёткой и безопасной системы распределения тока в распределительных шкафах. Применяется в промышленных установках, особенно там, где требуется надёжное соединение нескольких проводников - например, в системах автоматизации, на конвейерах, в станциях управления насосами и вентиляцией. Подходит для использования в составе НКУ (низковольтных коммутационных устройств).

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную нагрузку без перегрева;
• Напряжение: до 660 В - рассчитан на работу в трёхфазных сетях промышленного типа;
• Количество полюсов: 4 - позволяет распределять фазы A, B, C и нейтральный провод N;
• Сечение проводников: от 2,5 до 70 мм2 - подходит как для тонких жил, так и для мощных кабелей;
• Наличие нейтральной шины (N): да - предусмотрена отдельная шина для подключения нулевого провода;
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли;
• Диапазон температур: от -30C до +80C - работает в условиях холодных цехов и нагретых помещений;
• Материал контактов: латунь или медь - обеспечивают низкое переходное сопротивление и долгий срок службы;
• Материал корпуса: негорючий полиамид PA66 - устойчив к механическим повреждениям и высокой температуре;
• Цвет: серый - соответствует стандартному цветовому решению промышленного оборудования EKF.

Совместимость и монтаж

Блок распределительный шинный ШРБ-160 монтируется на стандартную DIN-рейку шириной 35 мм или крепится на монтажную плату. Установка занимает несколько секунд - достаточно защёлкнуть корпус на рейке. Каждый контакт затягивается винтом из оцинкованной стали - доступен инструментальный зазор для гаечного ключа. Для подключения используются одножильные или многожильные провода с предварительно зачищенными концами. Крышка на блоке защищает от случайного прикосновения и упрощает диагностику.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Конструкция исключает риск возгорания благодаря использованию самозатухающего материала корпуса. Защита IP20 гарантирует безопасность при обслуживании в закрытых шкафах, но не предназначена для открытых или влажных сред. Работа в температурном диапазоне от -30C до +80C допускает применение в неотапливаемых помещениях и на улице - при условии герметичного шкафа.

Преимущества

• Чёткая организация проводов - снижает риск путаницы и ошибок при сборке и ремонте;
• Высокая плотность соединений - экономит место в шкафу по сравнению с обычными клеммниками;
• Удобство замены - можно отсоединить один провод без демонтажа всей группы;
• Совместимость с продукцией EKF PROxima - легко интегрируется в существующую систему;
• Готовые решения для проектирования - рекомендовано к использованию в типовых проектах.

Ограничения применения

Не предназначен для работы вне закрытых шкафов - степень защиты IP20 не защищает от влаги, пыли и агрессивных сред. Не следует использовать в местах с постоянным воздействием химикатов, масел или паров. Также не рекомендуется для подключения проводов меньше 2,5 мм2 - возможна плохая фиксация. Отсутствие заземляющей шины требует отдельного решения для PE-проводника.

Примеры использования

• Распределение фаз и нуля между несколькими двигателями на конвейере;
• Объединение входящих и выходящих кабелей в пультах управления;
• Подключение термореле, контакторов и автоматов в одном месте;
• Создание центрального узла распределения питания в щите освещения цеха.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком толстый провод не войдёт, слишком тонкий будет болтаться;
• Затягивайте винты равномерно, без усилия - перетяжка может повредить контакт;
• Для многожильных проводов используйте наконечники - это повысит надёжность соединения;
• Если нужна заземляющая шина - выберите отдельный блок ШРБ с PE-шиной, поскольку этот вариант её не имеет;
• При проектировании учтите посадочные размеры - блок ШРБ-160 занимает определённое количество модулей на DIN-рейке, что влияет на компоновку шкафа.
