Блок распределительный на DIN рейку c выносной клеммой 4р 160А, 7х7мм 1х8мм 1х9мм 1х12мм | BD3160104 DKC ДКС

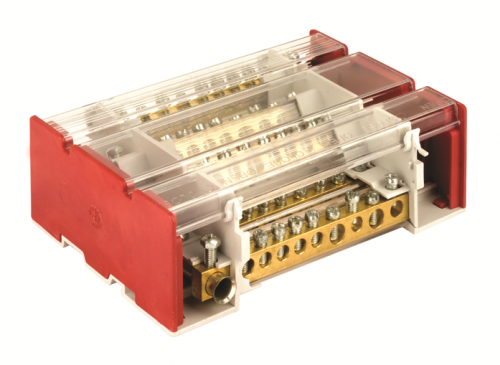

Блок распределительный на DIN рейку с выносной клеммой 4 полюса 160А от DKC (ДКС), артикул bd3160104, обеспечивает надёжное и компактное распределение тока в щитах автоматики и силовой электроники. Подходит для многократного ответвления мощных цепей до 160 А.

Назначение и область применения

Блок распределительный используется для создания чёткой и безопасной системы разводки электроэнергии внутри распределительных щитов. Он позволяет один входной проводник (например, от главного автомата) разделить на несколько выходных линий — для питания нескольких устройств, групп нагрузки или удалённых точек. Особенно удобен там, где требуется высокая плотность соединений и минимизация громоздких перемычек. Применяется в промышленных щитах, системах управления станками, конвейерах, насосных станциях и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Рабочее напряжение: до 690 В
• Поперечное сечение подключаемых проводов: 25–95 мм²
• Количество клемм на каждый полюс: 10 (возможно подключение до 10 отходящих линий на каждом фазном и нулевом выводе)
• Наличие N-шины: да (отдельная нулевая шина с 10 клеммами)
• Количество модулей: 4 (занимает 4 стандартных модуля на DIN-рейке шириной 17,5 мм каждый)
• Материал токоведущих элементов: латунь
• Материал корпуса: полиамид PA6.6 (негорючий, самозатухающий)
• Выносные клеммы: расположены спереди, позволяют подключать провода без доступа к тыльной стороне блока

Совместимость и монтаж

Блок распределительный устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа достаточно защёлкнуть корпус на рейке — никаких дополнительных креплений не требует. Каждый полюс имеет 10 винтовых клемм, рассчитанных на провода сечением 25–95 мм². Выносные клеммы находятся на лицевой стороне — это исключает необходимость открывать крышку или работать с задней частью устройства во время подключения. После установки рекомендуется проверить затяжку всех винтов моментом 1,5–2,0 Н·м. Убедитесь, что провода не перегнуты и не повреждены при введении в клемму — это снижает риск нагрева и окисления контактов.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования в условиях промышленного использования. Корпус изготовлен из негорючего материала PA6.6, который не распространяет пламя. Защитный экран закрывает токоведущие части сбоку и сверху, предотвращая случайное прикосновение. Задняя крышка изолирует блок от металлической DIN-рейки и стенок щита, исключая замыкание на корпус. Блок не содержит открытых токоведущих элементов при установленной передней крышке — соблюдены принципы IP20 для защиты от прикосновения пальцами и инструментами.

Преимущества

• Удобство обслуживания: все клеммы доступны спереди, не требуют демонтажа блока для подключения или диагностики
• Экономия места: 4 полюса + N-шина в одном модульном блоке вместо множества отдельных клеммников
• Стабильность контактов: латунные шины обеспечивают низкое переходное сопротивление даже при длительной работе на максимальной нагрузке
• Гибкость подключения: 10 клемм на полюс позволяют делать сложные ответвления без использования дополнительных перемычек
• Интеграция в систему Quadro: совместим с другими изделиями серии DKC Quadro — можно использовать однотипные крепления, цветовые решения и комплектующие

Ограничения применения

• Не предназначена для работы в средах с повышенной влажностью, пылью или химическими испарениями — не имеет герметизации (IP20)
• Запрещено применять для переменного тока выше 690 В или постоянного тока выше 1000 В
• Не следует использовать для подключения проводов меньше 25 мм² — малые сечения плохо фиксируются в крупных клеммах, возможен контактный нагрев
• Не подходит для частого отключения/подключения — клеммы не рассчитаны на многократные операции, как коммутационные аппараты
• Не допускается использование с медными жилами, покрытыми оловом или свинцом — это снижает долговечность контакта

Примеры использования

• Подключение четырёх двигателей от одного входного автомата 160 А через три фазы и ноль
• Разведение трёх фаз и нуля на группы освещения, вентиляции и управления в промышленном цехе
• Объединение нескольких датчиков и контроллеров на одной нулевой шине в щите ЧПУ
• Создание распределительной точки для автономных контуров в системах энергообеспечения

Практические советы

• Перед монтажом проверьте соответствие сечения провода: минимальное — 25 мм², максимальное — 95 мм². Провода меньшего сечения лучше подключать через промежуточный клеммник
• При использовании многожильных проводов обязательно используйте наконечники (наконечники типа ШМ или ШЛ) — они предотвращают деформацию жил при затяжке
• Не затягивайте винты слишком сильно — это может повредить резьбу или раздавить латунную шину
• При сборке щита располагайте блок так, чтобы свободный доступ был ко всем клеммам — особенно важен доступ к N-шине для тестирования потенциала
• При необходимости замены или доработки цепи — отключите питание, опробуйте отсутствие напряжения и открутите хотя бы одну клемму для контроля целостности соединения
