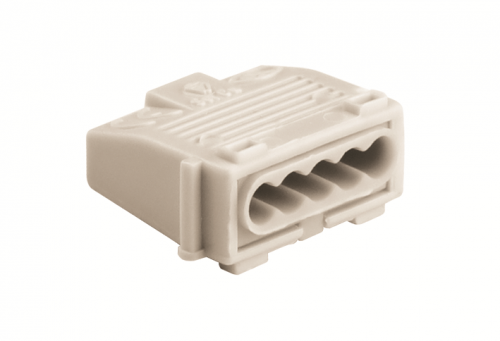

Клеммная колодка безвинтовая 5х1.5-2.5 мм.кв. | B273/5 DKC ДКС
Товарные предложения:
| Клеммная колодка безвинтовая 5х1.5-2.5 мм.кв. | B273/5 | DKC | 19.12.2025 | 1800 шт. | 38,4 ₽ | шт. | от 30 дней |
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Описание
Характеристики
Сертификаты
Сопутствующие товары
Описание
Клеммная колодка безвинтовая 5х1.5–2.5 мм2 от DKC (ДКС), артикул b273/5, обеспечивает надёжное и быстрое соединение проводов без использования инструментов. Подходит для монтажа в распределительных щитах, автоматических системах управления и промышленном оборудовании.
Назначение и область применения
Клеммная колодка безвинтовая 5х1.5–2.5 мм2 предназначена для соединения одножильных и многожильных проводов в цепях слаботочного и силового оборудования. Применяется там, где важны скорость монтажа, надёжность контакта и отсутствие необходимости в периодическом обслуживании. Часто используется в щитах автоматизации, системах освещения, контроллеров, насосов и конвейерах.
Технические характеристики
- Количество контактов: 5
- Поперечное сечение провода: 1,5–2,5 мм2 (для многожильных без наконечника); 1,5 мм2 (с наконечником)
- Номинальный ток: 24 А
- Номинальное напряжение: 450 В
- Тип присоединения: пружинный зажим - без винтов, без инструментов
- Ширина ячейки: 22 мм - совместима с DIN-рейкой 35 мм
- Высота: 9,3 мм
- Рабочая температура: от -5 C до +85 C
- Материал корпуса: полиамид, класс воспламеняемости V0 - самозатухающий
- Цвет: серый
- Прозрачность: да - позволяет визуально проверить состояние провода
- Позиция соединения: сбоку - удобно для компактной укладки
- Способ монтажа: непосредственная установка на DIN-рейку
Совместимость и монтаж
Клеммная колодка DKC b273/5 устанавливается прямо на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется одним движением: колодка защёлкивается на рейке без крепёжных элементов. Для подключения провода достаточно вставить его в гнездо до упора - пружинный механизм автоматически фиксирует жилу. Отключение происходит путём нажатия на рычаг зажима и извлечения провода.
Не требует предварительной подготовки провода - не нужна опрессовка или зачистка на большую длину. Удобно использовать с проводами, уже проложенными в штробах или каналах.
Безопасность и стандарты
Корпус изготовлен из самозатухающего полиамида класса V0 - соответствует требованиям пожарной безопасности. Номинальное напряжение 450 В и ток 24 А обеспечивают безопасную работу в сетях переменного тока до 500 В. Колодка прошла испытания на термическую стойкость и механическую прочность в рамках внутренних стандартов производителя DKC.
Преимущества
- Быстрая установка - не нужны отвертки, гаечные ключи или другие инструменты
- Устойчивый контакт - пружинный зажим сохраняет давление даже при вибрациях
- Визуальный контроль - прозрачная крышка позволяет видеть, правильно ли вставлен провод
- Стабильная работа при перепадах температур - от -5 C до +85 C
- Экономия места - малая высота (9,3 мм) и компактная форма позволяют плотно уложить несколько колодок рядом
Ограничения применения
- Не предназначен для многожильных проводов сечением более 2,5 мм2 без наконечника - возможен плохой контакт или повреждение зажима
- Не рекомендуется для проводов с жилами из алюминия - только медные
- Запрещено применять в условиях постоянного погружения в жидкость - IP-класс не указан, значит, защита только от брызг и пыли
- Не следует использовать в средах с агрессивными химическими веществами - материал полиамид уязвим к некоторым растворителям
Примеры использования
- Подключение датчиков и реле в пульте управления станком
- Разводка цепей освещения в распределительном щите офисного здания
- Соединение выходов частотного преобразователя с двигателями
- Объединение проводов в системах аварийного освещения
- Формирование групповых цепей в модульных щитках на производстве
Практические советы
- Перед вставкой провода удалите изоляцию на 8–10 мм - этого достаточно для надёжного контакта
- Используйте только цельные, не повреждённые жилы - изломы внутри зажима снижают срок службы
- При использовании многожильного провода с наконечником - выбирайте наконечники типа “штыревые” с трубчатой частью, подходящей под сечение 1,5 мм2
- Проверьте, что все провода полностью вошли в гнёзда - если видна изоляция выше уровня зажима, выньте и повторите подключение
- Для удобства сборки используйте колодки серии Quadro - они совместимы между собой и имеют одинаковый шаг 22 мм
Характеристики
Производитель/Бренд
ДКС (DKC)
Артикул
b2735
Ширина
0.001
Высота
9.3 mm
Длина
0.001
Вес
0.003
Цвет
Серый
Тип изделия
Колодка клеммная
Прозрачность
Да
Ширина ячейки
22 mm
Способ монтажа
Непосредственная установка
Номинальный ток
24 A
Материал корпуса
Полиамид
Позиция соединения
Сбоку
Рабочая температура
-5 ... 85 °C
Количество контактов
5
Класс воспламеняемости
V0
Номинальное напряжение
450 В
Поперечное сечение провода
1.5 ... 2.5 mm²
Рекомендованный ассортимент
Да
Тип электрического присоединения
Присоединение пружинным зажимом
