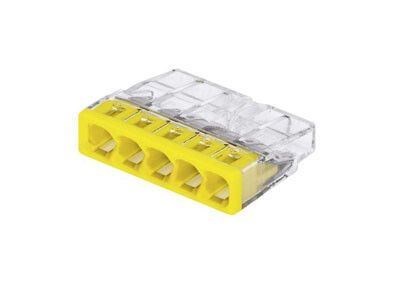

Клемма 5-х проводная 5х(0.5-2.5мм) для распред. короб. (без пасты) WAGO 2273-205

Клемма 5-проводная 5x(0.5–2.5мм) для одножильных проводников желтая/прозрачная без пасты - это компактное устройство от WAGO (арт. 2273-205) для безопасного и надёжного соединения одножильных медных проводов сечением 0,5–2,5 мм2. Подходит для установки в распределительных коробках, шкафах управления и других местах, где важны скорость монтажа и контроль качества соединений.

Назначение и область применения

Эта клемма используется для создания разъёмных соединений между одножильными медными проводами в слаботочных и силовых цепях. Предназначена для работы в условиях постоянного и переменного тока с напряжением до 450 В. Часто применяется в системах освещения, автоматизации, управляемых устройствах, пультах управления, а также в монтаже оборудования на производствах и в жилой недвижимости.

Технические характеристики

• Количество контактов: 5 - каждый предназначен для одного провода
• Сечение провода: 0,5 – 2,5 мм2 - поддерживается в одном типоразмере, менять клемму при изменении сечения
• Номинальный ток: 24 А - допустимая нагрузка при нормальных условиях
• Номинальное напряжение: 450 В - максимальное рабочее напряжение
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным перегрузкам
• Рабочий температурный диапазон: от -60 C до +105 C - работает в экстремальных условиях, включая холодные помещения и нагретые шкафы
• Материал корпуса: прозрачный термостойкий пластик - обеспечивает визуальный контроль
• Цвет: жёлтый - соответствует стандартизированной цветовой маркировке WAGO для данного типа клемм
• Способ монтажа: на кабель - зажим происходит через рычаг, без сверления или пайки

Совместимость и монтаж

Клемма совместима только с одножильными медными проводами. Для многожильных проводов (до 3-го класса гибкости) требуется обязательная подготовка: конец провода должен быть обжат втулочным наконечником. Это предотвращает выскальзывание и деформацию жил при затяжке.

Установка выполняется без инструментов: достаточно открыть рычаг, вставить провод на нужную глубину (по метке на корпусе), закрыть рычаг - соединение готово. Отличается линейным расположением контактов: это снижает риск перепутывания проводов и экономит пространство внутри распределительной коробки.

На корпусе есть смотровые окна - позволяют проверить, что жила полностью вошла в зажим и не задевает соседние контакты. Также предусмотрены тестовые гнёзда под стандартные щупы мультиметров - можно измерять напряжение прямо через крышку, не вскрывая соединение.

Безопасность и стандарты

Клемма выполнена с учётом требований безопасности: токоведущие части полностью закрыты, исключено случайное прикосновение. Корпус изготовлен из самозатухающего материала, устойчив к возгоранию. Импульсное напряжение 4 кВ гарантирует отказоустойчивость при скачках напряжения, характерных для сетей с высокими помехами.

Преимущества

• Не требуются инструменты - монтаж занимает несколько секунд
• Визуальный контроль: прозрачный корпус и метки на стенках позволяют точно определять глубину зачистки и положение жилы
• Цветовая маркировка (жёлтый) легко отличает этот типоразмер от других - минимизирует ошибки при сборке
• Каждый провод изолирован от остальных - исключён риск короткого замыкания между контактами
• Высокая механическая прочность соединения - не ослабевает даже при вибрациях
• Гарантирована долговечность контактов: отсутствие пасты не влияет на срок службы благодаря качеству материалов и технологии зажима

Ограничения применения

• Не многожильные провода без обжима - попытки вставки голых многожильных жил приведут к плохому контакту и перегреву
• Запрещено использовать с алюминиевыми проводами - материал зажима рассчитан только на медь
• Не рекомендовано применение в средах с повышенной химической активностью (например, в промышленных маслах, растворителях) - хотя корпус устойчив, длительный контакт с агрессивными веществами может повредить пластик
• Не является герметичной - IP-класс защиты не указан; не следует использовать вне закрытых корпусов при наличии воды или пыли

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Объединение нескольких датчиков движения в единую группу
• Соединение проводов в пульте управления станком
• Переброска фаз в распределительном щите при модернизации сети
• Фиксация проводов в ящиках автоматики на заводе

Практические советы

• Защитите конец провода от повреждений перед вводом - используйте плоскогубцы для равномерной зачистки, не допускайте “шлейфа” из жил
• Стандартная длина зачистки указана на корпусе рядом с каждым входом - следуйте этой отметке
• Если провод слишком длинный после зачистки - он может касаться соседнего контакта; если слишком короткий - плохо зажимается
• Проверьте плотность зажима: легкое покачивание провода не должно вызывать движение внутри клеммы
• Для обслуживания - просто откройте рычаг и достаньте провод. Соединение можно переиспользовать без потери качества
• Артикул 2273-205 - часть серии WAGO 2273. Все клеммы этой серии взаимозаменяемы по принципу монтажа, но имеют разную цветовую и функциональную маркировку - всегда сверьтесь с этикеткой
