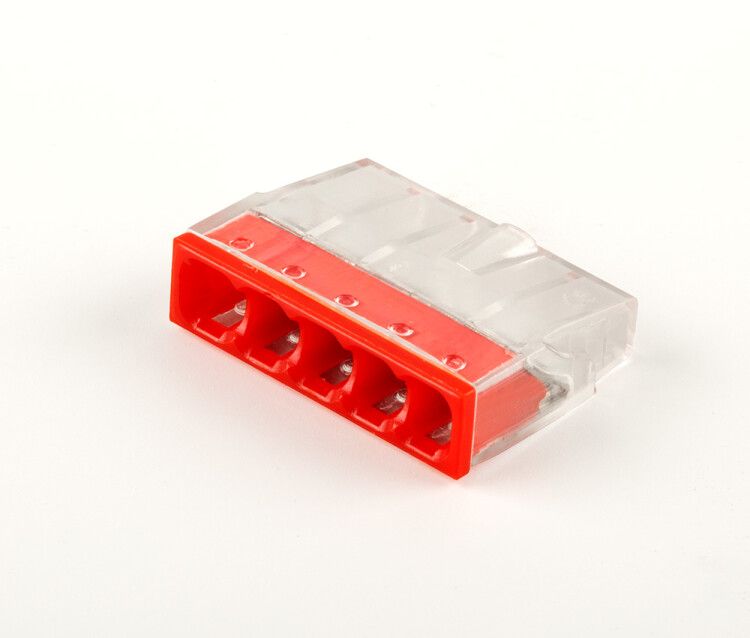

Клемма монтажная STEKKER 5-проводная, 24А, 0.5-2.5 мм² FERON 32391

Клемма монтажная 5-проводная для подключения одножильных проводников (упаковка 100 штук) от бренда STEKKER (арт. ld2273-205) - надёжное решение для быстрого и безопасного соединения одножильных медных проводов в распределительных коробках, щитах и на оборудовании. Упаковка содержит 100 штук, что удобно для масштабных работ.

Назначение и область применения

Эта клемма предназначена для соединения одножильных медных проводов сечением 0,5–2,5 мм2. Подходит для внутренней электромонтажной работы: распределительные коробки, светильники, розетки, автоматические выключатели, контроллеры, системы управления. Часто используется в жилых, коммерческих и промышленных объектах там, где требуется компактное и долговечное соединение без пайки.

Технические характеристики

• Количество контактов: 5
• Диапазон сечений проводов: 0,5 – 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Рабочее напряжение: 380 В
• Материал контактов: латунь
• Корпус: поликарбонат (прозрачный)
• Зажимные элементы: сталь
• Степень защиты: IP20 - защищает от прикосновения пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях умеренного и холодного климата с возможностью перепадов температур
• Диапазон рабочих температур: от -20 C до +80 C
• Цвет корпуса: прозрачный - позволяет визуально проверить состояние проводов

Совместимость и монтаж

Клемма монтажная 5-проводная для подключения одножильных проводников (упаковка 100 штук) устанавливается на кабель - то есть провод вставляется в зажим, фиксируется пружиной. Нет необходимости использовать инструменты: достаточно вставить провод до упора и потянуть за него, чтобы проверить надёжность. Каждый контакт изолирован, поэтому можно использовать в плотных сборках. Для монтажа подходят только одножильные медные провода - многожильные требуют предварительной опрессовки. Диаметр входного отверстия соответствует сечению 0,5–2,5 мм2; не используйте провода меньше или больше указанного диапазона.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 450 В. Прозрачный корпус обеспечивает контроль за состоянием соединения. Материалы - латунь и поликарбонат - устойчивы к нагреву и горению. IP20 не предусматривает защиту от влаги - не применяйте в сырых помещениях, на улице или в местах с риском попадания воды. Температурный режим (-20…+80 C) допускает использование в неотапливаемых помещениях, но рекомендованная рабочая температура производителя - до +40 C, что важно учитывать при установке рядом с источниками тепла.

Преимущества

• Компактные размеры - помещаются даже в малогабаритные распределительные коробки
• Высокая механическая прочность - выдерживает вибрации и удары, подходит для оборудования и станков
• Не требует обслуживания - после установки не нуждается в подтягивании или смазке
• Простое разъединение - провод легко извлекается без повреждения контактов
• Прозрачная крышка - позволяет визуально оценить качество соединения

Ограничения применения

• Подходит только для одножильных медных проводов - многожильные провода не используются без опрессовки
• IP20 - нельзя применять во влажных, пыльных или открытых помещениях
• Не предназначен для постоянной нагрузки выше 24 А - при превышении возможен перегрев
• Работает при температуре до +80 C, но длительная работа при +40 C и выше снижает срок службы
• Не совместим с алюминиевыми проводами

Примеры использования

• Подключение освещения в распределительной коробке квартиры
• Соединение проводов в щите управления конвейера
• Фиксация проводов от терморегулятора к радиатору
• Обвязка датчиков и реле в системах автоматизации
• Монтаж в шкафах с ограниченным пространством

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - этого достаточно для надёжного контакта
• Проверьте, что провод полностью вошёл - слегка потяните его назад, чтобы убедиться в фиксации
• Не затягивайте провод силой - клеммы пружинные, лишнее усилие может повредить механизм
• При использовании в цепях с частыми включениями/выключениями (например, реле) убедитесь, что ток не превышает 24 А
• Храните в сухом месте - хотя корпус герметичен, влага может попасть через открытые контакты при монтаже
• Упаковка из 100 штук - экономично для проектов с множеством точек подключения
