Наконечник алюмомедный ТАМ 95-12-13 EKF PROxima | tam-95-12-13

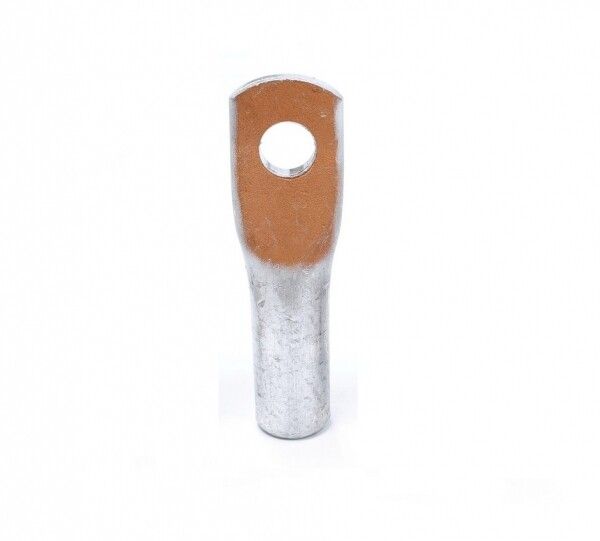

Наконечник алюмомедный ТАМ 95-12-13 от EKF PROxima предназначен для оконцевания алюминиевых кабельных жил сечением 95 мм2, обеспечивая надёжный переход между алюминием и медью через газодинамическое напыление меди на контакте. Этот наконечник применяют там, где требуется долговременная устойчивость к электрохимической коррозии и высокая токовая нагрузка.

Назначение и область применения

Наконечник алюмомедный ТАМ 95-12-13 используется для оконцевания алюминиевых жил кабелей перед соединением с медными шинами, зажимами оборудования или коммутационными аппаратами. Применяется в распределительных устройствах, силовых щитах, трансформаторных подстанциях, на промышленном оборудовании - особенно там, где есть риск возникновения электрохимической коррозии из-за контакта алюминия с медью.

Технические характеристики

• Номинальное поперечное сечение: 95 мм2 - соответствует кабелям с алюминиевой жилой этого сечения;
• Внутренний диаметр: 13 мм - точная посадка на жилу, исключает люфт после опрессовки;
• Наружный диаметр: 20 мм - учтён при выборе гильз и матриц для прессования;
• Форма поперечного сечения: круглая - совместима с большинством стандартных клемм и болтовых соединений;
• Количество отверстий: одно - предназначено для одиночного болтового крепления;
• Номинальное напряжение: 35 кВ - допущен для работы в средневольтных сетях;
• Материал: алюминий основы + медное напыление - снижает сопротивление контакта и предотвращает оксидацию;
• Цвет: бронзово-серый - визуально отличается от медных и алюминиевых аналогов;
• Гарантийный срок: 60 месяцев - подтверждает стабильность качества материала и технологии напыления.

Совместимость и монтаж

Наконечник алюмомедный ТАМ 95-12-13 монтируется исключительно способом опрессовки. Для правильного соединения используйте специальные клещи с матрицей, подходящей под диаметр 20 мм и сечение 95 мм2. Убедитесь, что глубина запрессовки полностью закрывает алюминиевую жилу до начала медного слоя. Никогда не используйте пайку - она повредит структуру напыления и вызовет расслоение.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ 7385–2014 для наконечников кабельных. Медное напыление соответствует нормам по удельному сопротивлению и термостойкости. Серия EKF PROxima прошла сертификацию на соответствие безопасности в условиях повышенной влажности и температурных перепадов.

Преимущества

• Медное напыление вместо цельной медной вставки - экономичнее, легче, сохраняет прочность алюминиевой основы;
• Защита от коррозии - напыление создаёт сплошную барьерную плёнку, препятствуя образованию оксидов на границе Al/Cu;
• Высокая механическая прочность - выдерживает многократные сборки-разборки при обслуживании;
• Стабильное электрическое сопротивление - даже при длительной работе под нагрузкой не возрастает за счёт защиты от окисления.

Ограничения применения

• Не для многожильных мягких кабелей - только для однопроволочных или малогибких алюминиевых жил;
• Запрещена пайка - нагрев выше 200 C разрушает напыление;
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, материал не предназначен для подводного монтажа;
• Работает только с кабелями, имеющими точно 95 мм2 - использование с меньшим или большим сечением недопустимо.

Примеры использования

• Подключение алюминиевого кабеля АС 95 к медной шине в КРУ 10(6)/0,4 кВ;
• Оконцевание фазных жил в распределительном пункте промышленного цеха;
• Соединение алюминиевого кабеля с входным автоматом или рубильником с медными клеммами;
• Обслуживание воздушных линий с алюминиевыми проводами, требующих вывода в ящик управления.

Практические советы

• Перед монтажом проверьте внутренний диаметр 13 мм - он должен плотно прилегать к жиле без усилия; если жила слишком тонкая - используйте другой тип наконечника;
• Выбирайте пресс-клещи с матрицей, помеченной как “95” и “ТАМ”; некорректная форма матрицы деформирует напыление;
• После опрессовки осмотрите место соединения: напыление не должно треснуть или отслоиться - при наличии дефектов замените деталь;
• На объектах с высокой влажностью дополнительно смазывайте контактную поверхность антикоррозийной пастой типа ЭЛ-1;
• Артикул tam-95-12-13 всегда указывается в документации - сверьте его с заказом, чтобы не перепутать с TAL или TAM другого сечения.
