Блок распределительный шинный ШРБ-250 PROxima - plc-shrb-250 EKF

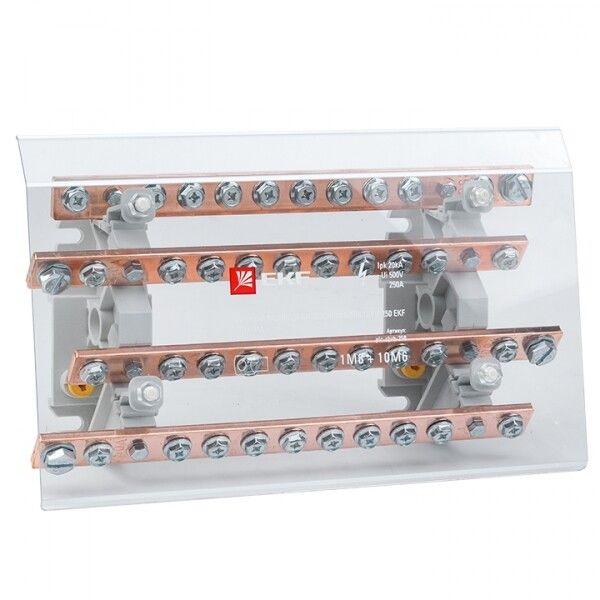

Блок распределительный шинный ШРБ-250 от EKF PROxima предназначен для организации безопасного и компактного распределения электроэнергии внутри щитов. Этот элемент используется там, где требуется надёжное соединение многожильных и одножильных проводов сечением от 2,5 до 70 мм2 при напряжении до 660 В и токе до 250 А.

Назначение и область применения

Блок распределительный шинный ШРБ-250 служит для создания центральных точек подключения в распределительных шкафах. Он позволяет равномерно распределить фазные и нулевые провода между несколькими потребителями без лишних перемычек и скруток. Применяется в промышленном оборудовании, автоматических линиях, НКУ (низковольтных коммутирующих устройствах), станках и других системах, требующих организованной силовой сети.

Технические характеристики

• Напряжение: до 660 В переменного тока
• Максимальный ток: 250 А
• Количество полюсов: 4 (три фазы + один нуль)
• Сечение проводников: 2,5–70 мм2 - поддерживает как тонкие, так и мощные жилы
• Наличие нейтральной шины: да - отдельная медная шина для PEN/N-проводника
• Материал контактных частей: медь - обеспечивает низкое переходное сопротивление и долгую работу
• Материал корпуса: полиамид PA66 - самозагасающий, термостойкий, не поддерживающий горение
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Диапазон температур: от -30C до +80C - работает в холодных помещениях и нагреваемых шкафах
• Цвет: серый - соответствует стандартному цвету промышленного оборудования
• Способ установки: на DIN-рейку типа TS35 или монтажную плату

Совместимость и монтаж

Блок распределительный шинный ШРБ-250 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для закрепления достаточно просто защёлknуть устройство на рейку - никаких болтов или инструментов не требуется. Каждый полюс имеет два входа: верхний для питания и нижний для выхода к нагрузкам. Подключение проводов осуществляется через винты из оцинкованной стали - затягивать следует усилием около 1,5–2 Нм, чтобы не повредить контакт. Устройство совместимо с любыми моделями шинных групп EKF PROxima, что позволяет собирать комплексные системы распределения энергии.

Безопасность и стандарты

Изделие изготовлено согласно требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Корпус выполнен из негорючего материала, который выдерживает высокие температуры без деформации. Отсутствие открытых токоведущих частей снижает риск поражения током при работе с шкафом в режиме обслуживания. Однако степень защиты IP20 исключает использование в условиях повышенной влажности, запылённости или на улице - такие среды требуют герметичных решений.

Преимущества

• Чёткая организация проводов - меньше путаницы и проще диагностика
• Высокая плотность сборки - экономия места в шкафу благодаря компактным габаритам
• Медные контакты обеспечивают минимальные потери и длительный срок службы
• Поддержка больших сечений проводов - удобно для мощных потребителей
• Готовые решения для N-шин - не нужна доп. покупка отдельной нулевой шины

Ограничения применения

Не предназначено для работы во внешней среде - IP20 не защищает от влаги, брызг и пыли. Не рекомендуется использовать в местах с постоянными механическими воздействиями, вибрацией выше нормы или в агрессивных химических средах. Также нельзя применять для переменного тока свыше 660 В или постоянного тока выше 250 А - перегрузка вызывает перегрев и отказ контактов.

Примеры использования

• Распределение трёхфазного питания от главного автомата к четырём двигателям на конвейере
• Объединение нулевых проводов всех слаботочных контроллеров в одном месте
• Центральный пункт подключения тепловых реле и контакторов в панели управления насосной станцией
• Формирование группы освещения в производственном помещении с использованием одного входящего фазного провода

Практические советы

• Перед монтажом проверьте соответствие сечения провода указанному диапазону - слишком тонкий провод плохо фиксируется, слишком толстый может повредить контакт
• Затягивайте винты равномерно и осторожно - переусиливать нельзя, особенно при работе с мягкими медными жилами
• При необходимости замены или доработки можно отсоединить одну секцию без демонтажа всего блока - система modular
• Для лучшей теплоотдачи оставляйте минимум 10 мм свободного пространства вокруг блока в шкафу
• Электрооборудование с таким же артикулом plc-shrb-250 от EKF PROxima часто заказывают в паре с аналогичными фазными блоками - составляйте целые шинные системы заранее
