Блок распределительный шинный ШРБ-200 PROxima - plc-shrb-200 EKF

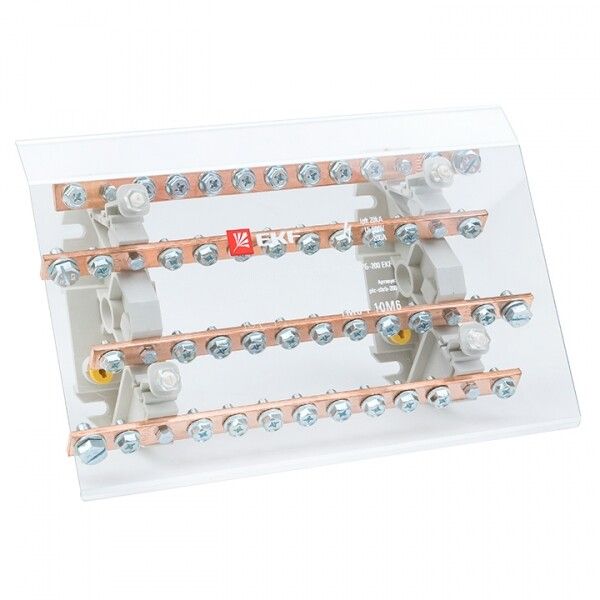

Блок распределительный шинный ШРБ-200 от EKF PROxima - компактное решение для организации распределения электроэнергии внутри щитов. Подходит для промышленного оборудования, где требуется надёжное соединение проводов сечением до 70 мм2 при напряжении до 660 В и токе до 200 А.

Назначение и область применения

Блок распределительный шинный ШРБ-200 используется для создания чёткой и безопасной системы распределения фаз, нуля и заземления в распределительных шкафах. Применяется в НКУ (низковольтных коммутационных устройствах) и промышленных установках: на станках, конвейерах, системах автоматизации, в цехах с высокой плотностью кабельных соединений.

Технические характеристики

• Номинальное напряжение: 660 В
• Максимальный ток: 200 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Сечение подключаемых проводников: 2,5–70 мм2
• Наличие нейтральной шины (N): да
• Материал контактов: медь
• Материал корпуса: полиамид PA66 (негорючий)
• Материал винтов: оцинкованная сталь
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Диапазон рабочих температур: от -30 C до +80 C
• Цвет: серый
• Способ монтажа: на DIN-рейку или монтажную плату

Совместимость и монтаж

Блок распределительный шинный ШРБ-200 совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - без инструментов. Для монтажа на плату предусмотрены крепёжные отверстия. Каждый полюс имеет отдельные зажимы с винтами M6, обеспечивающими надёжный контакт даже при больших сечениях провода. Соединение между полюсами выполнено внутренней медной шиной - исключает лишние соединения и снижает риск перегрева.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для промышленного оборудования. Корпус из самозатухающего полиамида PA66 обеспечивает огнестойкость. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от влаги - применение допускается только во внутренних помещениях, в закрытых шкафах. Все материалы соответствуют RoHS.

Преимущества

• Чёткая организация проводов: все фазы и ноль собраны в одном модульном устройстве, что уменьшает хаос в шкафу.
• Высокая теплостойкость: медь и полиамид позволяют работать при нагрузке до 200 А без перегрева.
• Лёгкий доступ к зажимам: винты легко затягиваются обычным отвёрткой, даже при плотной укладке кабелей.
• Готовая N-шина: не требует самостоятельной сборки нулевой шины - экономит время монтажа.
• Совместимость с другими изделиями EKF PROxima: можно использовать в единой системе с автоматами, УЗО и другим оборудованием этой серии.

Ограничения применения

• Не предназначен для открытого монтажа - IP20 не защищает от пыли, брызг и влаги.
• Не рекомендуется для использования вне помещений или в условиях повышенной влажности (например, в сырых цехах без герметичных шкафов).
• Подходит только для постоянного тока до 200 А - не рассчитан на импульсные или сверхтоковые режимы без защиты.
• Максимальное сечение 70 мм2 - не подходит для крупных силовых линий выше этого значения.

Примеры использования

• Распределение трёх фаз и нуля от главного автомата к групповым автоматическим выключателям в щите управления станком.
• Объединение нулевых проводов от нескольких потребителей в промышленном освещении.
• Создание общей точки подключения заземления в распределительном шкафу на заводе.
• Использование в системах автоматизации, где важно минимизировать количество разрывов в нулевом проводе.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - слишком тонкий провод может плохо зажаться, слишком толстый - повредить зажим.
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или деформировать контакт.
• При использовании многожильных проводов обязательно используйте наконечники (наконечник типа НШВИ), чтобы избежать облома жил.
• Учитывайте габариты: блок занимает 9 модулей на DIN-рейке - запланируйте место в шкафу заранее.
• Для удобства обслуживания помечайте каждую клемму этикеткой - особенно при работе с несколькими цепями.
