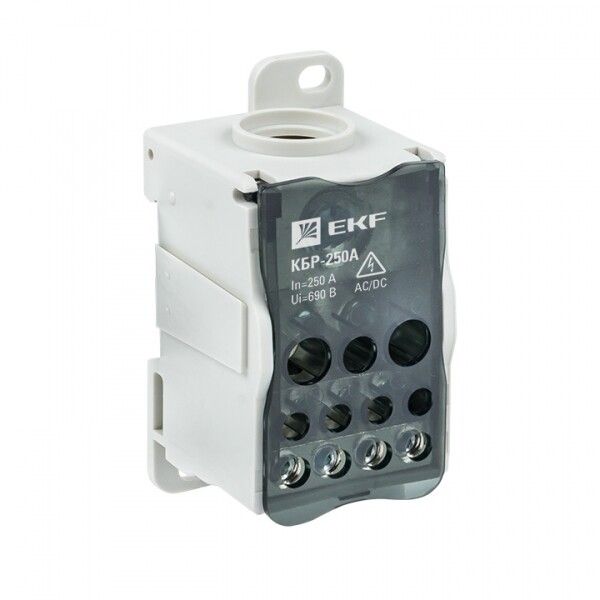

Блок распределительный (КБР) на DIN-рейку и монтажную панель 250A EKF PROxima | plc-kbr250

Блок распределительный КБР на DIN-рейку и монтажную панель 250A от EKF серии PROxima - надёжный кросс-модуль для распределения тока высокой мощности в электрощитах, позволяющий переходить от одного крупногабаритного кабеля к нескольким более тонким проводникам. Устройство подходит как для промышленных шкафов, так и для бытовых распределительных устройств.

Назначение и область применения

Блок распределительный КБР на DIN-рейку и монтажную панель 250A используется для централизованного распределения электроэнергии внутри электрощитов. Он заменяет сложные многоконтактные соединения, обеспечивая чёткий и безопасный переход от одного входящего провода большого сечения к нескольким выходным. Особенно эффективен при организации главной заземляющей шины (ГЗШ) или при разводке питания от основного кабеля к групповым автоматам. Применяется в силовых шкафах промышленного оборудования, энергообъектах, ЖКХ, сборках НКУ и частных домашних щитах.

Технические характеристики

• Номинальный ток: 250 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 660 В - рассчитан на работу в сетях переменного тока до этой величины;
• Поперечное сечение подключаемых проводников: от 10 до 120 мм2 - позволяет принимать толстые кабели (например, 70–95 мм2) и одновременно подсоединять более тонкие провода (до 120 мм2);
• Количество полюсов: 1 - предназначено для работы с одной фазой или PEN-проводом;
• Материал корпуса: термостойкая пластмасса - устойчив к нагреву и механическим повреждениям;
• Коэффициент заполнения меди: 95% - максимальная плотность медных контактов, снижающая потери и нагрев;
• Стандарт: IEC 60309-1(1999) - соответствует международному требованию к контактным соединениям повышенной надёжности.

Совместимость и монтаж

Блок распределительный КБР на DIN-рейку и монтажную панель 250A легко крепится двумя способами: на стандартную DIN-рейку типа TS35 или прямо на металлическую панель с помощью болтов. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки клемм. Все контакты доступны с лицевой стороны, что упрощает проверку и обслуживание. Для подключения используйте кабели с зачисткой жил до 18 мм - это оптимальная длина для надёжного контакта.

Преимущества

• Экономия места - один модуль заменяет несколько клеммных колодок;
• Высокая теплопроводность благодаря 95%-му заполнению медью - меньше риск перегрева;
• Удобная эргономика - все клеммы расположены в одном ряду, легко контролируются визуально;
• Подходит для широкого спектра задач - от ГЗШ до разводки питания на группы автоматов;
• Совместим с продуктами EKF серии PROxima - можно собирать единые системы управления и защиты.

Ограничения применения

• Не предназначен для постоянного подключения/отключения под нагрузкой - работает как стационарный коммутационный элемент;
• Имеет только один полюс - нельзя использовать для трёхфазных систем без нескольких модулей;
• Не имеет встроенной защиты - требуется внешний автоматический выключатель перед входом;
• Не рекомендуется для открытых площадок или помещений с высокой влажностью без дополнительной герметизации.

Примеры использования

• В промышленном шкафе: входной кабель 95 мм2 от трансформатора через КБР распределяется на три автомата по 35 мм2 каждый;
• В этажном щите: от вводного кабеля 70 мм2 делается ответвление на ГЗШ и на автоматы освещения и розеток;
• На объекте ЖКХ: организация единой заземляющей шины для всех квартирных щитов в подвале;
• В частном доме: подключение вводного кабеля 50 мм2 к групповым автоматам и УЗО.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения входного кабеля - он не должен превышать 120 мм2;
• При использовании в качестве ГЗШ подключайте заземляющие проводники только к указанному контакту - не путайте с нулевыми;
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты; достаточна средняя сила рук;
• Для долговечности рекомендуется периодически (раз в год) проверять состояние клемм на предмет окисления или ослабления;
• Если нужна трёхфазная система - используйте три параллельных блока КБР на DIN-рейку и монтажную панель 250A, закреплённых рядом.
