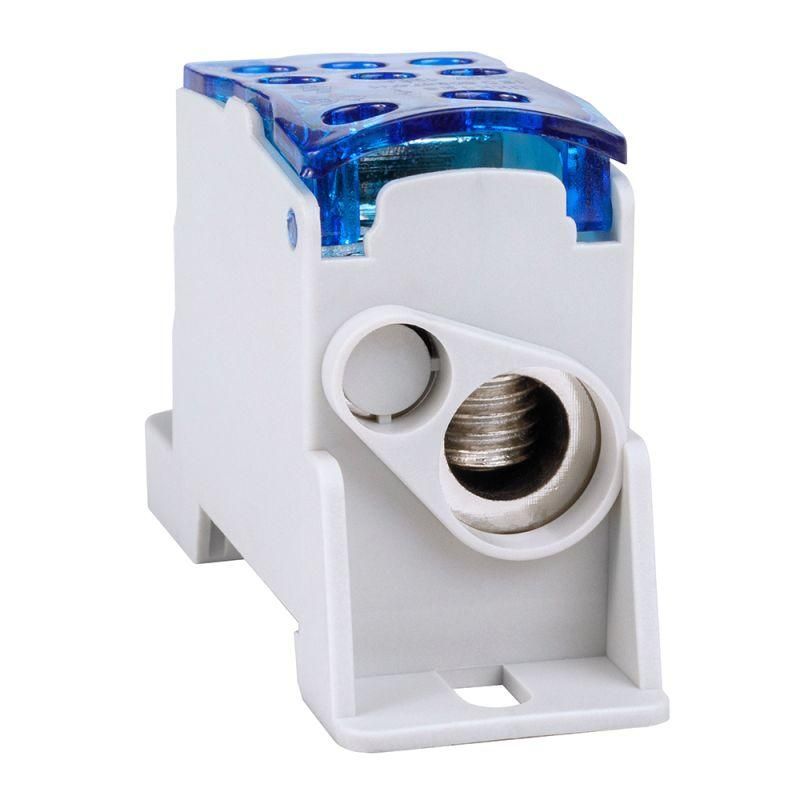

Блок распределительный на DIN-рейку OptiKit РБД-125А | 351070 КЭАЗ

Блок распределительный на DIN-рейку РБД-125А от КЭАЗ Optima предназначен для надёжного распределения электрического тока между несколькими проводниками в щитовых системах. Этот элемент используется как переходной узел между силовыми кабелями и цепями управления, обеспечивая безопасное и удобное подключение в условиях промышленной автоматизации.

Назначение и область применения

Блок распределительный на DIN-рейку РБД-125А применяется в низковольтных комплектных устройствах (НКУ) для:

• Перехода от одного провода большего сечения к нескольким проводам меньшего сечения;
• Подключения цепей управления, сигнализации и вспомогательного оборудования;
• Организации главной заземляющей шины (ГЗШ);
• Распределения фазного и нулевого потенциала внутри распределительных щитов.

Часто встречается в промышленных щитах: на станках, конвейерах, системах вентиляции и насосных станциях.

Технические характеристики

• Тип: Блок распределительный на DIN-рейку
• Количество полюсов: 1
• Номинальное напряжение: до 660 В
• Способ подключения: Винтовой зажим
• Общее количество соединений: 7 точек подключения
• Материал контактов: Латунь - высокая проводимость и долговечность
• Корпус: Негорючие материалы, ударопрочные
• Изоляция: Прозрачная - позволяет визуально контролировать состояние соединений
• Способ монтажа: На DIN-рейку (35 мм) и дополнительно на панель
• Защита контактов: Да - предотвращает случайное прикосновение и замыкание

Совместимость и монтаж

Блок распределительный на DIN-рейку РБД-125А совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - никаких дополнительных креплений не требуется. Для монтажа на панель предусмотрены отверстия под болты M4.

Винтовые зажимы позволяют закрепить провода без предварительной опрессовки. Подключаемые жилы должны иметь изоляцию, удалённую на 8–10 мм. Доступ к винтам возможен без снятия крышки - это ускоряет обслуживание и диагностику.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для промышленного оборудования. Негорючий корпус снижает риск распространения пламени. Защищённые контакты исключают контакт с токоведущими частями при работе с щитом. Прозрачная крышка позволяет проверять целостность соединений без вскрытия - повышает безопасность при плановых осмотрах.

Преимущества

• Латунные контакты обеспечивают минимальное переходное сопротивление и устойчивость к окислению
• Доступ к винтам без снятия крышки - экономит время при ремонте и модификации схемы
• Ударопрочный корпус выдерживает механические нагрузки в промышленной среде
• Прозрачная крышка - контроль состояния соединений визуально, без инструментов
• Монтаж на DIN-рейку + возможность крепления на панель - гибкость установки

Ограничения применения

Блок распределительный на DIN-рейку РБД-125А не предназначен для работы с токами выше номинала, указанных в документации. Отсутствие информации о допустимых сечениях проводов требует осторожности: не используйте жилы больше 16 мм2 без подтверждения от производителя. Также не рекомендуется применять в условиях постоянного воздействия воды, масел или агрессивных химикатов - хотя корпус герметичен, он не имеет защиты IP65/IP67.

Примеры использования

• Распределение фазы от входного автомата на три контактора в панели управления станком
• Создание ГЗШ в щите питания насосной группы
• Подключение датчиков и реле малой мощности от основного силового кабеля 16 мм2
• Разветвление нулевого проводника в распределительном щите объекта

Практические советы

• Проверьте сечение подключаемых проводов перед монтажом - даже если они подходят по диаметру, слишком толстый провод может не войти в зажим
• Не перетягивайте винты - это повредит латунные контакты и снизит срок службы
• При использовании в щитах с высокой запылённостью регулярно проверяйте состояние контактов через прозрачную крышку
• Для многожильных проводов лучше использовать наконечники - так соединение будет более надёжным
• Блок РБД-125А от КЭAZ Optima - один из немногих в своём классе с доступом к винтам без демонтажа; используйте эту функцию при профилактике
