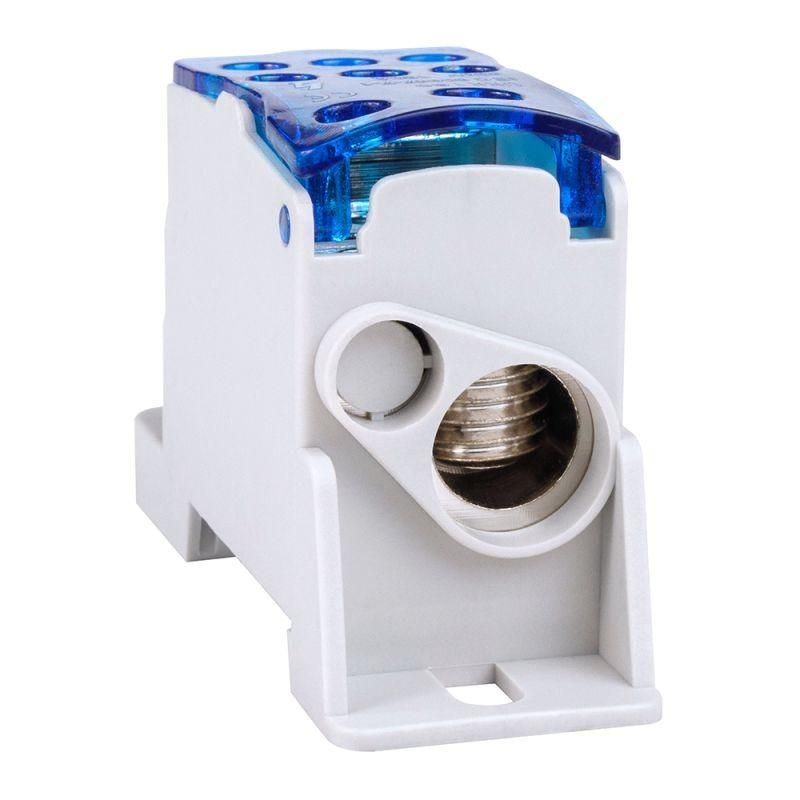

Блок распределительный на DIN-рейку OptiKit РБД-160А | 351071 КЭАЗ

Блок распределительный на DIN-рейку РБД-160А от КЭАЗ Optima - это надёжный элемент для распределения тока между несколькими проводниками в щитовых системах. Простой в монтаже, защищённый и совместимый с DIN-рейкой, он подходит для сборки НКУ, создания ГЗШ и подключения промышленного оборудования.

Назначение и область применения

Блок распределительный на DIN-рейку РБД-160А используется как переходное соединение между одним мощным проводом и несколькими более тонкими. Он применяется в низковольтных комплектных устройствах (НКУ): для ввода питания, распределения фаз, организации главной заземляющей шины (ГЗШ) и подключения контрольных цепей, датчиков, автоматических выключателей или других модульных устройств.

Технические характеристики

• Тип: Блок распределительный на DIN-рейку
• Количество полюсов: 1
• Номинальное напряжение: до 660 В
• Способ подключения: винтовой зажим
• Общее количество соединений: 7 (один вход + шесть выходов)
• Материал контактов: латунь
• Корпус: из негорючих материалов, прозрачная крышка
• Защита контактов: да - крышка предотвращает случайное прикосновение
• Ударопрочность: да - устойчив к механическим воздействиям
• Способ монтажа: на DIN-рейку (35 мм) и монтажную плату

Совместимость и монтаж

Блок распределительный на DIN-рейку РБД-160А легко крепится на стандартную DIN-рейку шириной 35 мм. Также возможна фиксация болтами на монтажной плате - удобно при необходимости усиления крепления или в условиях вибраций. Подключение выполняется винтовыми зажимами: достаточно ослабить винт, вставить провод и затянуть. Доступ к винтам есть даже при закрытой крышке - это ускоряет обслуживание и диагностику.

Безопасность и стандарты

Корпус выполнен из самозатухающих, негорючих материалов, что соответствует требованиям безопасности при перегрузках и коротких замыканиях. Защита контактов обеспечивает безопасность при работе рядом с активными цепями. Устройство не имеет сертификации по специальным стандартам (например, IEC/EN), однако проектировано в соответствии с практиками промышленного электромонтажа в России.

Преимущества

• Латунные контакты обеспечивают долгий срок службы и стабильный токопроводящий контакт
• Прозрачная крышка позволяет визуально контролировать состояние соединений без вскрытия
• Винтовые зажимы надёжно фиксируют провода любого типа - одножильные и многожильные
• Монтаж на DIN-рейку экономит место в щите и упрощает сборку
• Ударопрочная конструкция снижает риск повреждения при транспортировке и эксплуатации

Ограничения применения

Блок распределительный на DIN-рейку РБД-160А не предназначен для работы с проводами сечением более 16 мм2 - точные допустимые значения не указаны производителем, поэтому рекомендуется использовать только провода до 10 мм2. Не следует применять в средах с высокой влажностью без дополнительной защиты (IP-класс не указан). Отсутствие градации по сечению делает невозможным использование для больших токов - для таких задач лучше выбрать блоки с явно указанными параметрами.

Примеры использования

• Подключение одной силовой жилы 16 мм2 к шести слаботочным цепям управления (до 2,5 мм2 каждая)
• Создание точки заземления (ГЗШ) внутри щита: один провод от основной шины → семь выводов к оборудованию
• Распределение фазы L1 от автомата на три датчика, два реле и один индикатор
• Использование в станках, конвейерах, системах автоматизации где требуется компактное и надёжное ответвление

Практические советы

• Перед монтажом проверьте, чтобы все провода имели подходящую длину - слишком длинные жилы могут мешать закрыванию крышки
• Не используйте инструменты с острыми краями при затяжке винтов - можно повредить латунные контакты
• При использовании многожильных проводов обязательно запрессуйте наконечники - так соединение будет надёжнее
• Если планируете частое обслуживание, выбирайте места с хорошим доступом - хотя крышка прозрачная, доступ к винтам ограничен
• Для систем с вибрацией дополнительно закрепите блок на монтажной плате - этого требуют условия эксплуатации в промышленности
