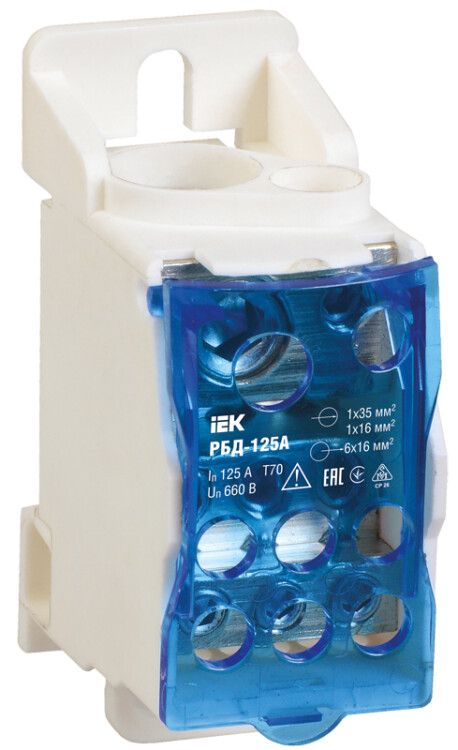

Блок распределительный на DIN-рейку РБД

Распределительные блоки (РБД) служат для равномерного разделения одного мощного провода питания на несколько выходных линий. Устанавливаются в электрощитах, на DIN-рейку, обеспечивают безопасное и организованное подключение нагрузок.

Как выбрать

Основные параметры, определяющие соответствие вашей задаче:

• Номинальный ток: должен соответствовать или превышать расчетный ток линии. Завышение допустимо, занижение недопустимо - перегрев и авария.
• Диапазон сечений подключения: определяет, с какими проводами можно работать. Совпадение диапазона с вашими кабелями обязательно.
• Количество подключений: сколько отходящих линий нужно запитать. Больше точек - больше гибкости, но выше цена и размер.
• Наличие защиты контактов: закрытые клеммы снижают риск короткого замыкания при обслуживании - важны в открытых щитах или при плотной компоновке.
• Тип монтажа: все представленные модели совместимы с DIN-рейкой, часть дополнительно крепится на панель - повышает надежность при больших токах.

Выбор по характеристикам

По номинальному току и сечению

Главный критерий - соответствие проектным параметрам сети. Блоки условно делятся на три уровня: до 125 А, 160-250 А и свыше 400 А. Первые подходят для бытовых и малых коммерческих щитов (до 3-фазного ввода 3×25 мм кв.), вторые - для крупных объектов и промышленных подключений, третьи - для основных вводов и распределения на уровне подстанций. Разница в цене обусловлена материалом шины (латунь, лужёная латунь), конструкцией клемм и сертификацией на длительные режимы.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26]

Проходные блоки (ответвление без разрыва магистрали)

Особый тип - проходные блоки (например, РБДп), позволяющие подключиться к уже проложенному кабелю без его разрезания. Полезны при модернизации или когда нельзя остановить питание. Однако они рассчитаны на строго определённое сечение магистрали (например, 35 мм кв. или 95 мм кв.), и их использование вне этих рамок недопустимо. Такие блоки менее универсальны, но решают узкие технические задачи.

Товары: [27] [28]

Многополюсные блоки (2P, 4P)

В отличие от стандартных однофазных (1P), многополюсные блоки (2P, 4P) позволяют одновременно распределять сразу несколько линий - например, L+N или трёхфазную сеть с нулём. Это экономит место на рейке и упрощает монтаж. Однако такие блоки начинаются с тока 100 А и имеют фиксированные точки подключения, что снижает гибкость при изменении конфигурации.

Товары: [29] [30]

Выбор по бюджету

Бюджетные решения

Подходят для домашних щитов и небольших офисных распределительных пунктов с токами до 125 А. Компромисс - минимальный набор функций: базовое исполнение без защиты контактов, ограниченное количество подключений (7-8), иногда - отсутствие дополнительного крепления к панели. При этом конструкция и материалы (латунь, негорючий пластик) остаются надёжными. Выбор оправдан, если доступ к щиту контролируемый, а требования к безопасности средние.

Товары: [1] [24] [12] [27]

Средний сегмент

Добавляет значимые преимущества: увеличенное количество подключений (до 12), защита контактов, усиленное крепление (винты + рейка), работа с большим сечением проводов (до 70-95 мм кв.). Особенно актуально при токах 125-160 А. Конструктивно прочнее, меньше вероятность ослабления затяжки при вибрации. Оптимален для щитов в торговых помещениях, административных зданиях, на производстве с умеренной нагрузкой.

Товары: [4] [9] [13] [14] [25] [26] [28] [19] [20]

Высокий ценовой сегмент

Рассчитан на интенсивные эксплуатационные условия: токи от 250 А и выше, сечение до 120-192 мм кв.. Получаете повышенную механическую прочность, многоступенчатую фиксацию проводов, герметичные или экранированные клеммы, устойчивость к внешним воздействиям. Такие блоки обязательны в промышленных щитах, на объектах с критической нагрузкой, где отказ недопустим. Цена оправдана долговечностью и уровнем безопасности.

Товары: [6] [7] [8] [15] [16] [17] [22] [23] [10] [11] [21] [29] [30]

Выводы

Если задача - организация внутреннего распределения в квартире или небольшом офисе с током до 80-100 А → выбирайте [1] [24] [12]. Для трёхфазного ввода или щитов с током 125-160 А, особенно при наличии неквалифицированного доступа → смотрите [13] [14] [26] - защита контактов здесь критична. При необходимости подключиться к действующей магистрали без её разрыва → подходят [27] [28] но проверьте соответствие сечения. Для промышленных щитов, вводных распределительных устройств (ВРУ) с током от 250 А → необходимы решения из премиальной группы: [15] [16] [22] [21]. Если требуется параллельное распределение по нескольким фазам - единственный вариант: [29] (4P), [30] (2P).
