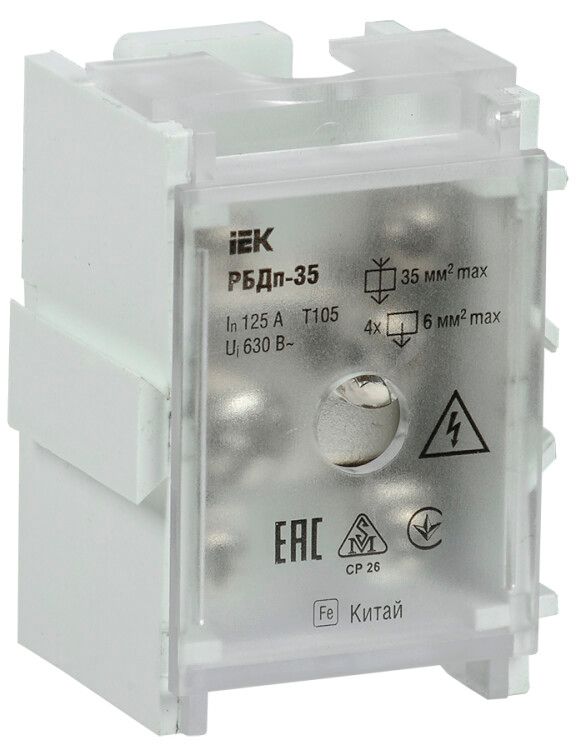

Блок распределительный проходной РБДп-35 125/50А DIN 1х35-4х6мм2 | YRB30-1-125 IEK

Блок распределительный проходной РБДп-35 125/50А DIN 1х35-4х6мм2 от IEK предназначен для безопасного ответвления тока от основной магистрали без её разрезания. Устройство удобно монтировать на DIN-рейку и применяется в щитах управления, распределительных устройствах и системах автоматизации.

Назначение и область применения

Блок распределительный проходной РБДп-35 125/50А DIN 1х35-4х6мм2 используется для создания ответвлений от основного провода - медного или алюминиевого - без нарушения целостности магистрали. Это особенно важно при модернизации или расширении электросетей, где нельзя отключать питание всей линии. Присоединяются до четырёх отходящих кабелей сечением до 6 мм2. Напряжение работы - до 660 В. Подходит для промышленных щитов, станций управления, конвейерных линий, освещения и других объектов с жесткими требованиями к надёжности соединений.

Технические характеристики

• Тип: проходной распределительный блок
• Максимальное сечение основного провода: 35 мм2
• Максимальное сечение отходящих проводов: 6 мм2
• Количество отводов: 4
• Общее число соединений: 5 (1 вход + 4 выхода)
• Способ подключения: винтовые зажимы
• Номинальный ток: 125 А (основная линия), 50 А (на каждый отвод)
• Материал токоведущей части: латунь
• Материал корпуса: самозатухающий полиамид (не поддерживает горение)
• Степень защиты контактов: да (защита от случайного прикосновения)
• Ударопрочность: есть
• Возможность пломбирования: да
• Способ монтажа: крепление на DIN-рейку или через винты

Совместимость и монтаж

Блок распределительный проходной РБДп-35 125/50А DIN 1х35-4х6мм2 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется защёлкиванием на рейку - достаточно плотно придавить устройство до характерного щелчка. Также возможна фиксация винтами, что рекомендуется при повышенных вибрациях. Перед подключением необходимо снять изоляцию с основного провода на участке, который будет зажат в блоке. Отходящие кабели заводятся в отдельные зажимы под винты. Крышка корпуса прозрачная - позволяет контролировать состояние соединений без вскрытия. После сборки крышку можно запломбировать для предотвращения несанкционированного доступа.

Безопасность и стандарты

Корпус изготовлен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Защита контактов исключает риск случайного прикосновения к токоведущим частям. Возможность пломбирования обеспечивает контроль целостности соединений - важный элемент для энергообъектов, требующих сертификации. Блок соответствует общепринятым нормам для оборудования в распределительных щитах, хотя явного указания на ГОСТ или IEC в данных отсутствует - проверьте соответствие в документации завода-изготовителя IEK.

Преимущества

• Не требуется перерезать основную магистраль - снижает время работ и риск аварий
• Чёткая разница между нагрузками: 125 А на главном проводе, 50 А на каждом отводе - легко рассчитывать допустимую мощность
• Прозрачная крышка - визуальный контроль состояния соединений без демонтажа
• Высокая механическая прочность - выдерживает удары и вибрации
• Подходит для алюминиевых и медных проводов - универсальное решение
• Фиксация на DIN-рейку - быстрый и надёжный монтаж в типовых щитах

Ограничения применения

• Не предназначено для подключения проводов сечением более 6 мм2 - попытки использовать большие кабели повредят зажимы
• Запрещено применять для переменного тока выше 660 В - превышение напряжения опасно
• Не подходит для внешней установки без дополнительной защиты - IP-класс не указан, значит, нет гарантии против воды и пыли
• Не рекомендуется для многократного переподключения - винтовые зажимы теряют контактное давление после нескольких разборок
• Нельзя использовать с проводами из меди и алюминия одновременно в одном зажиме - риск электрохимической коррозии

Примеры использования

• Добавление новых розеток в существующую силовую линию на производстве
• Разветвление питания для системы освещения в цеху от основного кабеля 35 мм2
• Подключение датчиков, реле или пультов управления к магистральному проводу без остановки производства
• Монтаж в распределительных щитах на объектах ЖКХ, логистических комплексах, торговых центрах

Практические советы

• Перед монтажом обязательно проверьте сечение основного провода - он должен точно попадать в диапазон 6–35 мм2. Слишком тонкий провод плохо зажмётся, слишком толстый - повредит механизм.
• Используйте только отвертку с подходящим наконечником - перегрузка винта приведёт к деформации зажима.
• После затяжки всех соединений потяните за каждый кабель - убедитесь, что они не выпадают.
• Для алюминиевых проводов перед подключением слегка протрите поверхность спиртом - удалите оксидную плёнку.
• Пломбируйте блок сразу после окончания монтажа - это обязательное условие для многих объектов по нормам Электроустановочных правил (ПУЭ).
• Блок РБДп-35 125/50А DIN 1х35-4х6мм2 от IEK - один из самых распространённых решений в своей категории; всегда сверяйтесь с артикулом yrb30-1-125 при заказе, чтобы избежать замены на аналог с другими параметрами.
