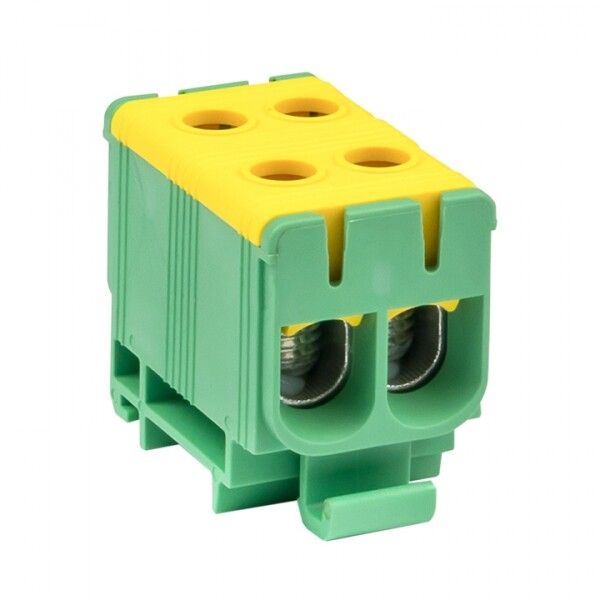

Клемма силовая вводная двойная КСВ 16-50 желто-зеленая EKF PROxima | plc-kvs2-16-50-y-green

Клемма силовая вводная двойная КСВ 16-50 кв. мм желто-зеленая от EKF PROxima обеспечивает надёжное и безопасное соединение вводных проводников на DIN-рейке. Этот тип клеммы применяется в распределительных щитах для подключения медных и алюминиевых жил сечением от 2,5 до 50 мм2, выдерживая нагрузку до 160 А и напряжение до 800 В.

Назначение и область применения

Клемма силовая вводная двойная КСВ 16-50 кв. мм желто-зеленая используется для создания входной точки питания в электрических щитах. Она позволяет присоединять вводные провода - как одножильные, так и многожильные, в том числе с наконечниками. Применяется в промышленных, коммерческих и жилищных объектах: в щитах управления, автоматических системах, на участках с высокими токовыми нагрузками. Желто-зелёный цвет соответствует требованиям ГОСТ Р 50462 и указывает на заземляющий проводник, что упрощает идентификацию цепи.

Технические характеристики

• Диапазон сечений подключаемых проводов: 2,5–50 мм2
• Номинальный ток: 160 А
• Номинальное напряжение: 800 В
• Тип соединения: винтовое с использованием шестигранного ключа
• Количество контактов: 4 (две пары для двух вводов)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Габариты: ширина 30 мм, высота 43 мм
• Рабочий температурный диапазон: от -40 C до +80 C
• Класс горючести изоляции: V0 - самозатухающая, не распространяет пламя
• Цвет корпуса: желто-зелёный (обозначение PE/земля)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Клемма силовая вводная двойная КСВ 16-50 кв. мм желто-зеленая совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется путём защёлкивания на рейку - достаточно слегка надавить до характерного щелчка. Для подключения провода необходимо ослабить винт шестигранным ключом, ввести жилу в контактное окно и плотно затянуть. Максимальный момент затяжки не указан производителем - рекомендуется использовать только руками, без рычагов. Нельзя перетягивать - это повредит внутреннюю пластиковую вставку. Клемма допускает подключение как меди, так и алюминия, но для алюминиевых проводов требуется применение антиоксидантной пасты.

Безопасность и стандарты

Изоляционный корпус выполнен из материала с классом горючести V0, что гарантирует самозатухание при возгорании. Цветовое исполнение соответствует международным нормам IEC 60445 и ГОСТ Р 50462 для обозначения защитного заземления (PE). Конструкция исключает случайное прикосновение к токоведущим частям при установленном положении на рейке. Серия EKF PROxima прошла сертификацию в рамках системы обязательного подтверждения соответствия РФ.

Преимущества

• Удобство монтажа: быстрая фиксация на DIN-рейке без дополнительных креплений
• Поддержка нескольких типов проводов: одножильные, многожильные, с наконечниками
• Стандартный цвет - желто-зелёный - снижает риск ошибок при сборке
• Высокая термостойкость: работает в условиях экстремальных температур
• Долгий срок службы: гарантированный период эксплуатации - 7 лет

Ограничения применения

Клемма силовая вводная двойная КСВ 16-50 кв. мм желто-зеленая не предназначена для подключения проводов сечением более 50 мм2 - даже если в описании серии указано до 240 мм2, данная модель имеет ограниченную зону контакта. Также не следует использовать её в средах с постоянным воздействием химически активных веществ, масел или растворителей - материал корпуса не рассчитан на такие условия. Не подходит для частых демонтажей: многократное откручивание винта может привести к износу резьбы внутри.

Примеры использования

• Входной заземляющий проводник в этажном щите жилого дома
• Объединение вводных фаз и PEN-проводов в распределительном пункте
• Подключение основного кабеля к автоматическому выключателю через клемму в промышленном шкафе
• Заземление оборудования на конвейере или насосной станции

Практические советы

• Перед подключением проверьте соответствие сечения провода - не используйте провода меньше 2,5 мм2, они могут выпасть из контакта
• Для многожильных проводов обязательно используйте наконечники (например, НШВИ) - это предотвращает деформацию жил и улучшает контакт
• Алюминиевые провода требуют обработки антиоксидантной пастой перед затяжкой - иначе возможен нагрев и потеря контакта
• Не забудьте соблюдать полярность: желто-зелёный цвет предназначен только для заземления, не используйте эту клемму для фазы
• При групповой установке нескольких клемм оставляйте минимум 5 мм свободного пространства между ними для доступа ключом
