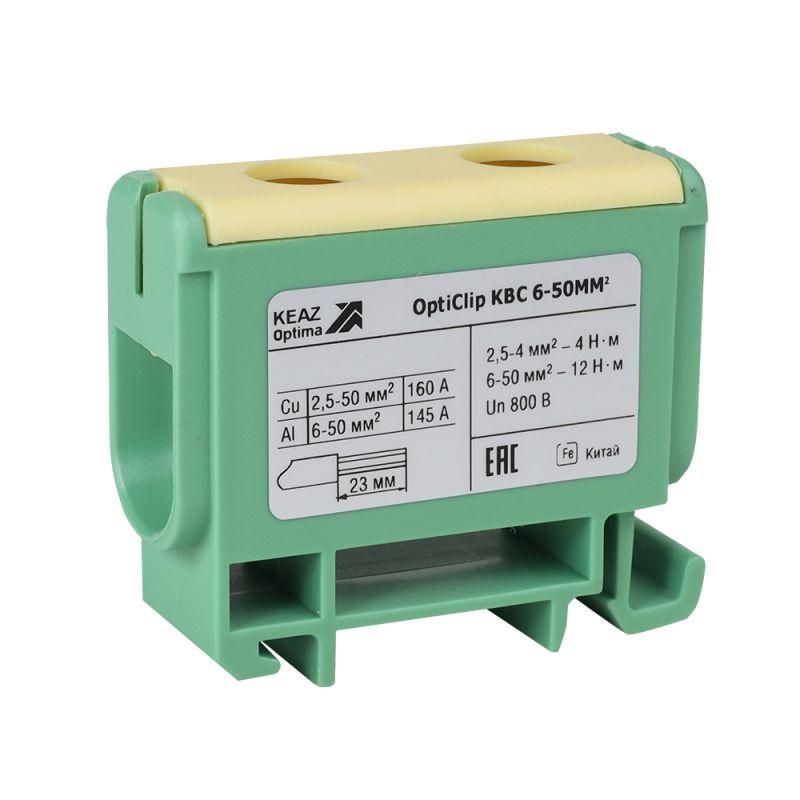

Клемма вводная силовая OptiClip КВС 6-50 желто-зеленая | 351041 КЭАЗ

Клемма вводная силовая КВС 6-50 желто-зеленая 49 мм 160 А 800 В полиамид - надежный элемент для ввода и распределения мощности в силовых цепях. Произведена компанией КЭАЗ, артикул 351041, предназначена для работы в условиях высоких нагрузок и агрессивной среды.

Назначение и область применения

Клемма вводная силовая КВС 6-50 желто-зеленая 49 мм 160 А 800 В полиамид используется как вводной и распределительный элемент в комплектных устройствах (НКУ). Она обеспечивает безопасное соединение между алюминиевыми и медными проводниками сечением от 6 до 50 мм2. Применяется в системах управления, на станках, конвейерах, щитах автоматизации и других объектах промышленной электросети с напряжением до 800 В переменного или постоянного тока.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 6–50 мм2
• Материал корпуса: полиамид (PA) - прочный, термостойкий пластик
• Класс воспламеняемости: V0 - материал самозатухающий, не поддерживает горение
• Рабочая температура: от -45 C до +105 C
• Способ монтажа: крепление на DIN-рейку (стандарт 35 мм)
• Тип соединения: винтовой зажим с фиксацией провода
• Количество полюсов: 1
• Количество уровней: 1
• Ширина: 17,8 мм
• Высота: 38 мм
• Цвет: желто-зеленый - соответствует цветовой маркировке PE (защитное заземление)
• Позиция подключения: боковое входящее и выходящее соединение

Совместимость и монтаж

Клемма вводная силовая КВС 6-50 желто-зеленая 49 мм 160 А 800 В полиамид легко монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть ее в паз рейки - никаких дополнительных крепежей не требуется. Подключение проводов осуществляется через винтовые зажимы: предварительно зачищенный провод вставляется в гнездо и затягивается отверткой. Удобный пластиковый упор позволяет точно выставить глубину введения жилы, исключая пережим или плохой контакт. Монтаж возможен как на вертикальной, так и на горизонтально ориентированной рейке - направление кодирования не влияет на работу.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0, что гарантирует самозатухание при возгорании. Это важно для помещений с повышенными требованиями к пожаробезопасности. Цвет желто-зеленый соответствует ГОСТ Р 50462 и IEC 60446 - указывает на функцию защитного заземления (PE). Работает в широком температурном диапазоне, включая холодные условия (-45 C), что делает её пригодной для использования вне помещений или в неотапливаемых щитовых.

Преимущества

• Негорючий корпус из полиамида повышает безопасность при аварийных ситуациях
• Широкий рабочий температурный диапазон - подходит для суровых условий
• Четкая маркировка и цветовая идентификация снижают риск ошибок при монтаже
• Винтовой зажим обеспечивает надежный контакт даже при многократных демонтажах
• Пластиковый упор предотвращает пережим жилы и упрощает точную установку
• Стандартный форм-фактор совместим с большинством промышленных шкафов и щитов

Ограничения применения

Не предназначен для подключения проводов сечением менее 6 мм2 или более 50 мм2 - использование вне указанного диапазона может вызвать перегрев или механическую деформацию зажима. Не рассчитана на частые вибрации без дополнительной фиксации - в таких случаях рекомендуется применять контргайки или виброустойчивые аналоги. Не следует использовать в средах с постоянным воздействием открытого пламени или химически активных паров - хотя материал PA устойчив, он не является химически инертным.

Примеры использования

• Вводная клемма в распределительном щите промышленного цеха
• Подключение заземляющего проводника к корпусу станка
• Переход от алюминиевой шины к медному кабелю в системе автоматизации
• Распределение заземления между несколькими устройствами в одном ящике
• Функция PE-проводника в системах с напряжением до 800 В

Практические советы

• При использовании с алюминиевыми проводами обязательно используйте антиоксидантную пасту - это предотвратит окисление и потерю контакта
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или изоляцию
• Проверяйте плотность контакта после первого запуска системы - нагрев может вызвать слабое оседание металла
• Убедитесь, что посадочный диаметр DIN-рейки соответствует стандарту 35 мм - не все рейки одинаково точны
• Для удобства обслуживания оставьте свободное место рядом с клеммой - доступ к винтам должен быть легким
