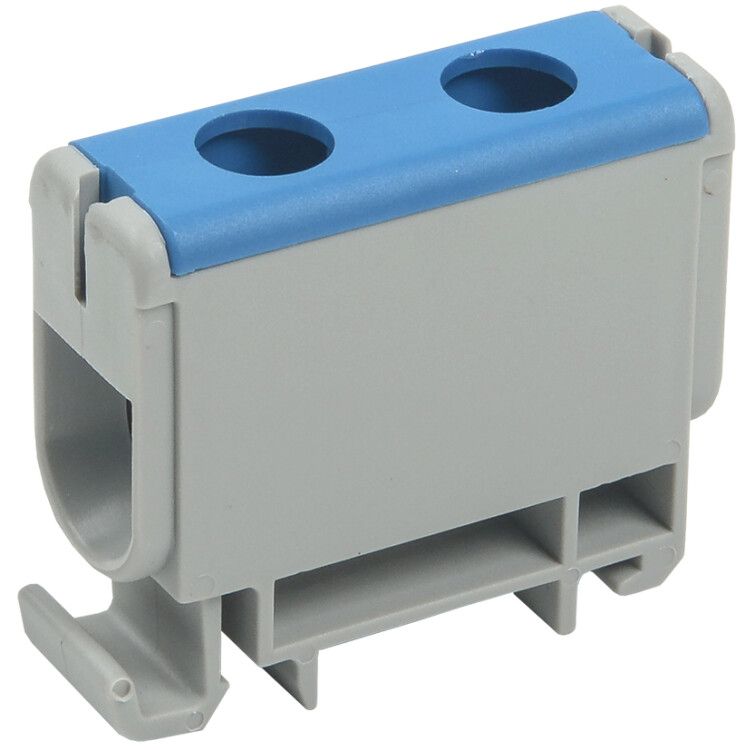

Клемма вводная силовая КВС 6-50 кв.мм. синяя | YZN12-050-K07 IEK

Клемма вводная силовая 6-50 кв.мм синяя КВС от IEK - надёжное решение для подключения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn12-050-k07 обеспечивает прочное винтовое соединение для медных и алюминиевых жил сечением 6–50 мм2, рассчитана на работу в промышленных условиях.

Назначение и область применения

Клемма вводная силовая 6-50 кв.мм синяя КВС используется для создания входных и распределительных соединений в электротехнических шкафах. Подходит для подключения силовых кабелей в системах питания промышленного оборудования: станков, конвейеров, насосов, автоматических линий. Обеспечивает безопасное и долговременное соединение между вводным кабелем и внутренней разводкой.

Технические характеристики

• Диапазон сечений: 6–50 мм2 - позволяет подключать как одножильные, так и многожильные провода средней и большой мощности;
• Номинальный ток: 160 А - выдерживает высокие нагрузки без перегрева;
• Номинальное напряжение: 800 В - соответствует требованиям для сетей до 690 В переменного тока и выше;
• Количество полюсов: 1 - одна клемма для одного фазного или нулевого проводника;
• Способ монтажа: DIN-рейка 35 мм - легко устанавливается в стандартные щиты без дополнительных креплений;
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химическим воздействиям и перепадам температур;
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации;
• Рабочая температура: от –40 C до +85 C - работает в холодных цехах и нагретых помещениях;
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя;
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены;
• Позиция соединения: сбоку - удобно для компактной сборки и доступа к кабелям с торца.

Совместимость и монтаж

Клемма вводная силовая 6-50 кв.мм синяя КВС совместима с любыми устройствами, установленными на DIN-рейке 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Соединение выполняется винтом: ослабьте зажим, вставьте подготовленный провод (обязательно зачистите изоляцию, не более чем на глубину зажима), затяните винт до упора. Не используйте инструменты с острыми гранями - можно повредить контактную поверхность. Максимальный момент затяжки не указан производителем - соблюдайте умеренную силу, чтобы не деформировать пластик.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к электроизоляционным материалам класса V0. Корпус из полиамида не поддерживает горение, что снижает риск возгорания при аварийных ситуациях. Номинальное напряжение 800 В обеспечивает запас по безопасности для сетей до 690 В. Устройство рекомендовано для использования в промышленных проектах - соответствует принципам проектирования, указанным в ГОСТ и IEC.

Преимущества

• Удобный боковой ввод - экономит место в шкафу, особенно при плотном расположении элементов;
• Высокая плотность контакта - минимизирует переходное сопротивление и предотвращает перегрев;
• Стандартный форм-фактор - легко заменяется аналогичными изделиями других производителей;
• Устойчивость к вибрациям - благодаря жёсткой конструкции и качественному зажиму не loosens при работе оборудования;
• Яркая синяя окраска - отличает клемму от других типов, ускоряет диагностику и обслуживание.

Ограничения применения

Не применяйте клемму для подключения проводов меньше 6 мм2 - они будут плохо фиксироваться и могут выпасть. Не используйте для алюминиевых проводов без специальной пасты - возможна оксидация контакта. Не допускается применение вне закрытых шкафов - открытое исполнение не имеет защиты от внешних факторов. Не монтируйте рядом с источниками открытого пламени или сварочных работ - даже с классом V0 материал может повредиться при прямом тепловом воздействии.

Примеры использования

• Вводной модуль в распределительном щите цеха с частотными преобразователями;
• Распределение фазного провода от главного автомата к групповым рубильникам;
• Объединение нескольких выходных кабелей от однофазных потребителей в одном месте;
• Замена старых болтовых соединений на современные винтовые клеммы в модернизируемых щитах.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - если провод больше 50 мм2, выбирайте другую клемму;
• Для алюминиевых проводов обязательно используйте антиоксидантную пасту - продлит срок службы контакта;
• Проверяйте затяжку винта через 1–2 месяца после первого включения - первоначальная осадка провода требует контрольной подтяжки;
• При сборке щита оставляйте свободное пространство вокруг клеммы - она не должна соприкасаться с другими деталями, особенно металлическими;
• Артикул yzn12-050-k07 - идеальный выбор для проектов, где важны надёжность и сертифицированное качество IEK.
