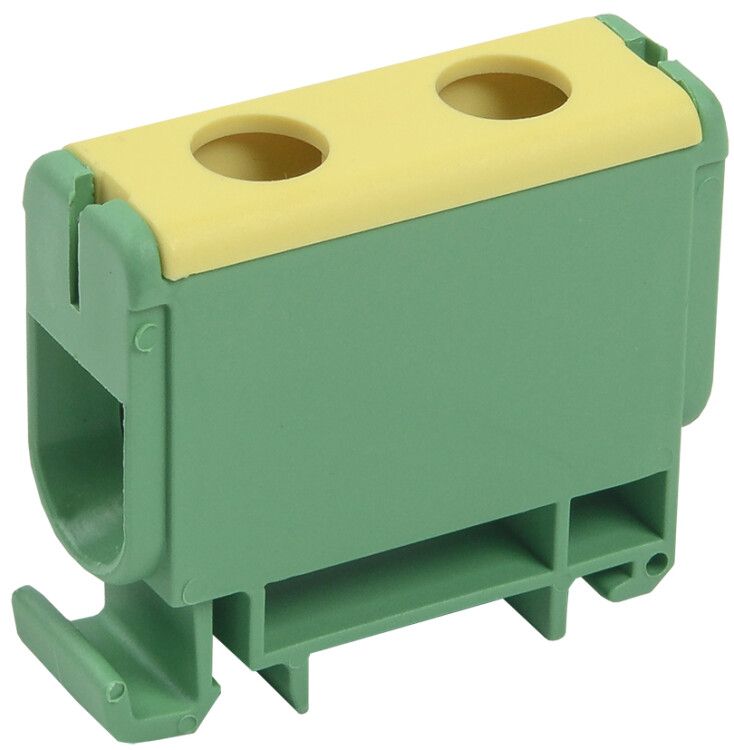

Клемма вводная силовая КВС 6-50 кв.мм. PE | YZN22-050-K52 IEK

Клемма вводная силовая КВС 6-50 кв.мм PE от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn22-050-k52 обеспечивает безопасную передачу тока до 160 А при работе в широком диапазоне температур.

Назначение и область применения

Клемма вводная силовая КВС 6-50 кв.мм PE используется для ввода и распределения силовых проводников в электротехнических шкафах, щитах и распределительных устройствах. Подходит для соединения медных и алюминиевых жил сечением от 6 до 50 мм2. Часто применяется при монтаже промышленного оборудования, станков, конвейеров, систем автоматизации и других устройств с высокими токовыми нагрузками.

Технические характеристики

• Диапазон сечений проводников: 6–50 мм2
• Номинальный ток: 160 А
• Номинальное напряжение: 800 В
• Количество полюсов: 1
• Количество клемм на полюс: 2 (вход и выход)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип присоединения: винтовое
• Позиция соединения: боковое
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид (PA) класса горючести V0
• Цвет: желто-зелёный (соответствует цветовой маркировке PE)
• Ширина: 17,5 мм
• Срок службы: 15 лет

Совместимость и монтаж

Клемма вводная силовая КВС 6-50 кв.мм PE устанавливается на стандартную DIN-рейку 35 мм - совместима с большинством промышленных щитов. Для подключения используйте отвертку с плоским лезвием. Зажимы рассчитаны на одножильные и многожильные провода. Максимальный момент затяжки не указан - рекомендуется фиксация до плотного контакта без перегрузки винта. Убедитесь, что зачищенная часть провода полностью помещается в гнездо, чтобы избежать плохого контакта.

Безопасность и стандарты

• Класс воспламеняемости изоляции V0 - материал самозагасает после удаления источника огня
• Цвет желто-зелёный соответствует требованиям ГОСТ Р 50462 к маркировке защитного заземления (PE)
• Работает в условиях повышенной влажности и перепадов температур

Преимущества

• Устойчивость к механическим повреждениям благодаря прочному корпусу из полиамида
• Высокая термическая стабильность - работает при экстремально низких и высоких температурах
• Закрытая конструкция снижает риск случайного прикосновения к токоведущим частям
• Фиксированная позиция соединения позволяет легко организовать компактную сборку в щите
• Срок службы 15 лет - долговечность при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы с проводниками меньше 6 мм2 - возможен слабый контакт
• Не подходит для многожильных проводов без наконечников - требуется опрессовка для надёжного зажима
• Не имеет защиты от внешних воздействий (IP-класс не указан); требует установки в закрытом щите
• Не рассчитана на постоянное погружение в жидкости или работу в агрессивных средах

Примеры использования

• Ввод основного питания в распределительный щит промышленного цеха
• Распределение PEN/PE-проводника между несколькими потребителями в щите управления
• Соединение кабеля 35 мм2 от трансформатора с группой автоматических выключателей
• Объединение нескольких алюминиевых жил в системе заземления

Практические советы

• Перед монтажом зачистите провод на длину, достаточную для полного входа в клемму - обычно 10–12 мм
• Для алюминиевых проводов используйте антиоксидантную пасту, чтобы предотвратить окисление контакта
• Проверьте затяжку винтов через 1–2 месяца после первого включения - особенно при переменных нагрузках
• При использовании в щитах с ограниченным пространством учтите ширину 17,5 мм - можно размещать несколько клемм рядом
• Артикул yzn22-050-k52 - единственный вариант в линейке IEK с таким сочетанием сечения, тока и цвета PE; не заменяйте аналогами без проверки допустимых токов
