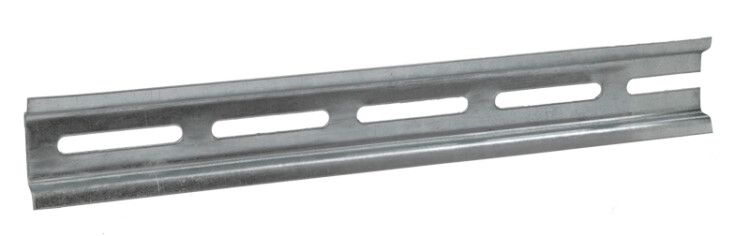

DIN-рейка оцинкованная 300 мм с Ω-профилем IEK (ИЭК) YDN10-0030

ДИН-рейка оцинкованная 300 мм от IEK - надежный элемент для крепления модульного электрооборудования в распределительных шкафах. Артикул ydn10-0030 обеспечивает долговечную фиксацию устройств без дополнительных крепежей, соответствует стандартным требованиям монтажа в промышленных и жилых объектах.

Назначение и область применения

ДИН-рейка оцинкованная 300 мм предназначена для установки модульного оборудования в электрощитах: автоматических выключателей, УЗО, реле времени, счетчиков, клеммных колодок, сигнальных индикаторов и других устройств с защелкивающимся креплением. Подходит для использования в бытовых, коммерческих и промышленных распределительных щитах, на станциях управления, в системах автоматизации.

Технические характеристики

• Тип профиля: 35/7,5 мм - стандартный формат для большинства модульных устройств
• Длина: 300 мм
• Материал: оцинкованная сталь толщиной 1 мм
• Покрытие: цинковое - защищает от коррозии в условиях повышенной влажности
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Код РЭП: РЭ-264/19
• Шаг отверстий: 12 мм - для крепления к поверхности саморезами или болтами

Совместимость и монтаж

ДИН-рейка оцинкованная 300 мм совместима со всем оборудованием, которое имеет стандартизированное крепление по типу EN 60715. Монтаж осуществляется двумя способами:

• Защелкивание - оборудование фиксируется на профиль за верхний выступ без инструментов; демонтаж также происходит одним движением
• Фиксация рейки к основанию - через продольные отверстия с шагом 12 мм с помощью саморезов или болтов, что позволяет устанавливать её на стенках шкафа, панелях или платформах

При необходимости длину можно укоротить ножовкой по металлу - край после резки остаётся ровным и безопасным для работы.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р МЭК 60715 и EN 60715. Цинковое покрытие снижает риск коррозии, повышает срок службы в помещениях с высокой влажностью. Напряжение и ток на рейке не регулируются - она является исключительно механическим крепежом и не проводит электричество.

Преимущества

• Устойчивость к коррозии благодаря оцинкованному слою - особенно важно в сырых или агрессивных средах
• Высокая прочность стальной основы толщиной 1 мм - выдерживает нагрузку от нескольких десятков модулей
• Простота монтажа и демонтажа оборудования - не требует отверток или специальных инструментов
• Готовый к использованию размер 300 мм - оптимальен для компактных щитов и точечных замен

Ограничения применения

• Не предназначен для внешней установки - не имеет защиты IP и не рассчитан на воздействие осадков или прямого солнца
• Не используется как токоведущий элемент - не передаёт напряжение, не заменяет шины или кабельные каналы
• Подходит только для оборудования с профилем 35/7,5 мм - несовместима с более широкими или узкими рейками (например, 35/15 или T-type)
• При частом перестроении щита возможна усталость металла - рекомендуется использовать новую рейку при серьёзной реконструкции

Примеры использования

• Установка в квартирном щите: автоматы, УЗО, счетчики
• Промышленный шкаф управления: реле, контакторы, таймеры
• Системы автоматики: контроллеры, интерфейсы, сигнализаторы
• Аварийные системы: резервные блоки питания, реле контроля

Практические советы

• Перед монтажом проверьте, чтобы все устройства имели метку “DIN 35 mm” - это гарантирует совместимость
• При креплении рейки к поверхности используйте минимум два крепления - одно с каждого края, чтобы избежать прогиба
• Если планируете много модулей - учтите, что 300 мм хватает примерно на 8–10 стандартных однополюсных автоматов
• После резки удалите острые кромки напильником - это повысит безопасность при обслуживании
• Для длительной эксплуатации в агрессивной среде дополнительно обработайте края герметиком против коррозии
