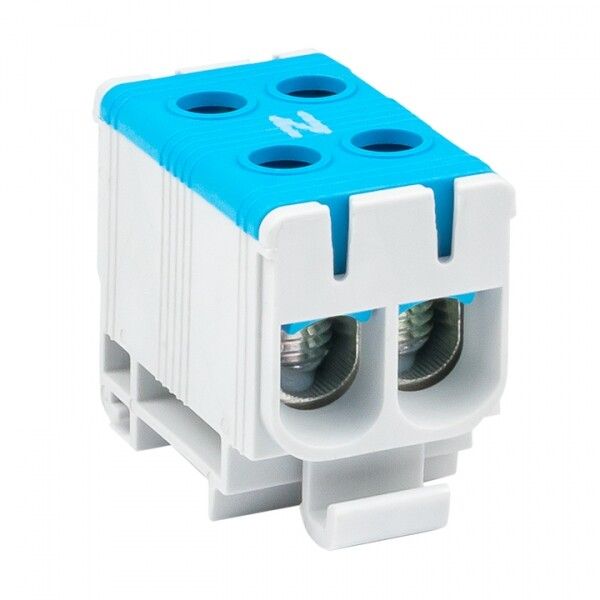

Клемма силовая вводная двойная КСВ 16-50 синяя EKF PROxima | plc-kvs2-16-50-blue

Клемма силовая вводная двойная КСВ 16-50 кв.мм синяя от EKF PROxima обеспечивает надёжное и безопасное присоединение вводных проводников на DIN-рейке. Эта модель рассчитана на работу с медными и алюминиевыми жилами сечением от 2,5 до 50 мм2, подходит для распределительных щитов, автоматических систем и промышленного оборудования.

Назначение и область применения

Клемма силовая вводная двойная КСВ 16-50 кв.мм синяя используется для создания входной точки питания в электрических щитах. Она позволяет присоединить один или два вводных проводника - медных или алюминиевых - и распределить ток между несколькими цепями внутри щита. Применяется в бытовых, коммерческих и промышленных распределительных устройствах: в щитах управления, на станках, в системах автономного энергоснабжения, на конвейерах и других объектах с высокой нагрузкой.

Технические характеристики

• Диапазон сечений подключаемых проводов: 2,5–50 мм2
• Номинальный ток: 160 А
• Номинальное напряжение: 800 В
• Тип присоединения: винтовое, с зажимом под шестигранный ключ
• Количество контактов: 4 (два входа + два выхода)
• Способ монтажа: крепление на DIN-рейку (Ω-профиль) и G-рейку
• Ширина: 30 мм, высота: 43 мм
• Материал корпуса: полиамид PA, класс воспламеняемости V0
• Рабочая температура: от -40 C до +80 C
• Цвет: синий
• Фиксация: защёлка с кнопкой для быстрой установки на рейку
• Гарантия: 84 месяца

Совместимость и монтаж

Клемма силовая вводная двойная КСВ 16-50 кв.мм синяя совместима со всеми типами стандартных DIN-реек (TS35/7,5 и TS35/15) и G-реек. Установка занимает несколько секунд: достаточно вставить клемму в профиль и слегка надавить - фиксатор защёлкнется. Для подключения провода ослабьте винт шестигранником, вставьте жилу до упора и плотно затяните. Максимальный момент затяжки не указан - следуйте рекомендациям производителя по усилию, чтобы не повредить контактную группу. Гибкие многопроволочные провода необходимо использовать с наконечниками типа НШВИ или НШВ. Алюминиевые провода требуют предварительной зачистки и нанесения антиоксидантной пасты.

Безопасность и стандарты

Клемма силовая вводная двойная КСВ 16-50 кв.мм синяя изготовлена из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям безопасности IEC 60947-7-1. Конструкция исключает случайное касание токоведущих частей при установленном корпусе. Номинальное напряжение 800 В обеспечивает запас прочности для сетей до 690 В переменного тока. Гарантия 84 месяца подтверждает соответствие нормам долговременной надёжности.

Преимущества

• Двойная конструкция: два входа и два выхода позволяют организовать ответвления без дополнительных перемычек
• Универсальность: работает с медью, алюминием, одножильными и многожильными проводами (с наконечниками)
• Быстрая установка: фиксация на рейке без инструментов
• Стабильность контакта: винтовые зажимы с повышенным усилием затяжки снижают риск ослабления при вибрации
• Защита от перегрева: термостойкий корпус выдерживает длительную работу при максимальной нагрузке

Ограничения применения

• Не предназначен для работы с проводами меньше 2,5 мм2 - возможен плохой контакт и перегрев
• Запрещено использование без наконечников для гибких многопроволочных проводов - они деформируются при затяжке
• Не следует применять в условиях постоянного воздействия открытого пламени, химически активных сред или сильной вибрации без дополнительной защиты
• Максимальное сечение - 50 мм2; для больших жил (до 240 мм2) требуется другая версия КСВ

Примеры использования

• Входной модуль в этажном распределительном щите - подключение ввода 3×120 мм2 через две пары клемм
• Подключение питания к станку с ЧПУ - ввод 2×35 мм2 с последующим распределением на контуры управления
• Объединение двух вводов в одном щите: основной и резервный источник
• Система освещения на производстве - распределение тока от одного ввода на несколько световых групп

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 2,5–50 мм2 - иначе клемма не будет работать надёжно
• Для алюминиевых проводов всегда используйте пасту против окисления - это продлит срок службы контакта
• Не затягивайте винты слишком сильно - это может повредить внутреннюю пластиковую часть
• При сборке щита располагайте клеммы так, чтобы винты были доступны для обслуживания - не закрывайте их другими элементами
• Клемма силовая вводная двойная КСВ 16-50 кв.мм синяя от EKF PROxima хорошо сочетается с автоматическими выключателями и УЗО того же бренда - удобно для стандартизированной комплектации
