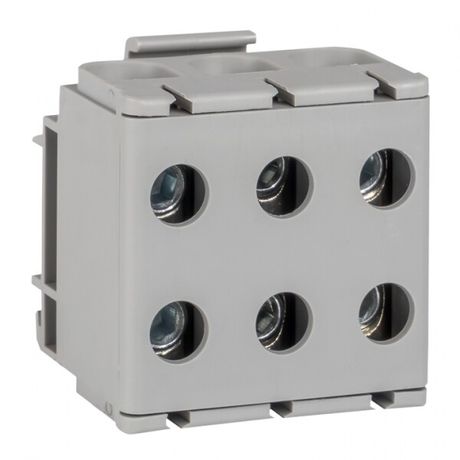

Клемма силовая вводная тройная КСВ 16-50 серая EKF PROxima | plc-kvs3-16-50-grey

Клемма силовая вводная тройная КСВ 16-50 кв.мм серая от EKF PROxima обеспечивает надёжное вводное соединение для медных и алюминиевых проводников в распределительных щитах. Артикул plc-kvs3-16-50-grey рассчитана на работу с сечением до 50 мм² и монтируется на DIN-рейку.

Назначение и область применения

Клемма силовая вводная тройная КСВ 16-50 кв.мм серая используется для присоединения вводных проводов в электрических щитах — например, от вводного автомата к групповым автоматам или УЗО. Применяется в промышленных, коммерческих и жилых объектах. Подходит для подключения как одножильных, так и многожильных проводов, включая гибкие провода с наконечниками. Тройной формат позволяет развести три фазы в одной компактной единице.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 800 В
• Количество полюсов: 3
• Сечение подключаемых проводов: 2,5 – 50 мм²
• Тип соединения: винтовое, с зажимом под шестигранный ключ
• Способ монтажа: крепление на DIN-рейку 35 мм
• Габариты: ширина 49 мм, высота 42 мм
• Рабочая температура: от -40 °C до +80 °C
• Класс воспламеняемости изоляции: V0 — самозатухающий материал
• Цвет: серый
• Позиция подключения: боковое — провода входят сбоку, а не сверху

Совместимость и монтаж

Клемма силовая вводная тройная КСВ 16-50 кв.мм серая устанавливается на стандартную DIN-рейку 35 мм. Для фиксации достаточно слегка надавить на верхнюю часть корпуса — защёлка автоматически зацепится за рейку. Монтаж не требует дополнительных креплений. Подключение проводов выполняется через винты с шлицами под шестигранник — ослабьте винт, вставьте провод, плотно затяните. Не допускается перегиб провода внутри зажима. Для многожильных проводов рекомендуется использовать наконечники типа НШВИ или НШВ, чтобы избежать деформации жил.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 — материал корпуса не поддерживает горение. Напряжение 800 В обеспечивает запас прочности для сетей до 690 В переменного тока. Работает в широком диапазоне температур, что делает её пригодной для установки в неотапливаемых помещениях и на улице (при условии герметичного щита). Материал изоляции — термостойкий полимер, не содержащий галогенов.

Преимущества

• Универсальность: совместима с медными и алюминиевыми проводами
• Компактность: три полюса в одном модуле экономят место в щите
• Надёжный контакт: винтовые зажимы предотвращают ослабление даже при вибрациях
• Легкая установка: быстрая фиксация на DIN-рейке без инструментов
• Защита от перегрева: класс V0 снижает риск возгорания при аварийных режимах

Ограничения применения

• Не предназначен для сечений более 50 мм² — для больших проводов используйте другие габариты КСВ (например, 70–240 мм²)
• Не следует применять в условиях постоянного воздействия открытого пламени или экстремальных химических сред
• Подключение алюминиевых проводов требует соблюдения технологии: необходимо смазывать контакты антиоксидантной пастой и контролировать момент затяжки
• Не рекомендуется для частого демонтажа — многократные разборки могут повредить резьбу винта

Примеры использования

• Ввод в распределительный щит квартиры — соединение вводного кабеля 3×50 мм² с групповыми автоматами
• Промышленный щит управления: распределение фаз между станками и конвейерами
• Электроустановки на объектах с ограниченным местом — замена нескольких однополюсных клемм одной тройной
• Аварийные системы освещения и сигнализации, где требуется надёжный и долговечный контакт

Практические советы

• Перед монтажом проверьте соответствие сечения провода — не менее 2,5 мм² и не более 50 мм². Превышение вызывает перегрев и выход из строя.
• При использовании алюминиевых проводов всегда применяйте антиоксидантную смазку и затягивайте винт с усилием 0,8–1,2 Н·м (не больше!).
• Для многожильных проводов с наконечником выбирайте тип НШВИ-2,5/50 — они лучше передают нагрузку и не деформируются.
• Проверяйте затяжку винтов через 1–2 месяца после первого включения — особенно при больших токах.
• Клемма KSV 16-50 от EKF PROxima совместима с другими изделиями серии — можно собирать цепочки из нескольких элементов для многофазных систем.
