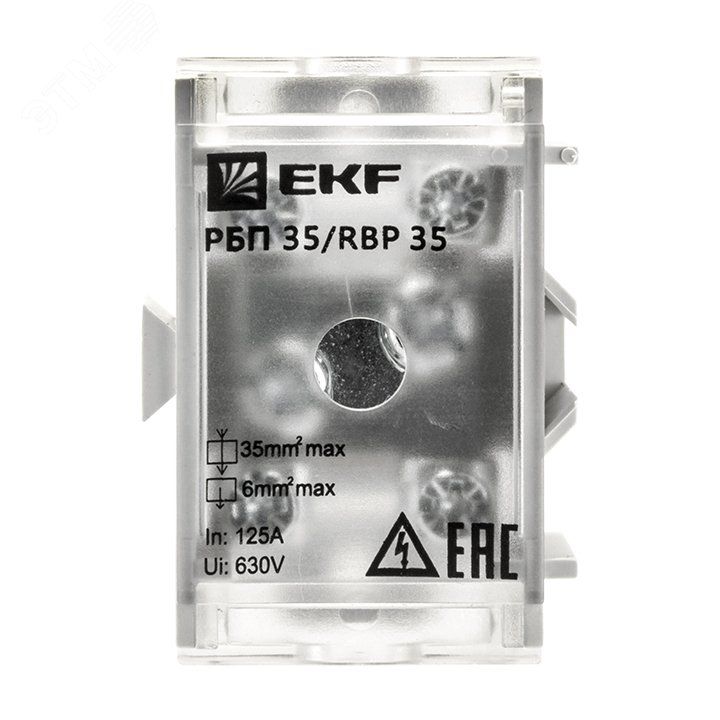

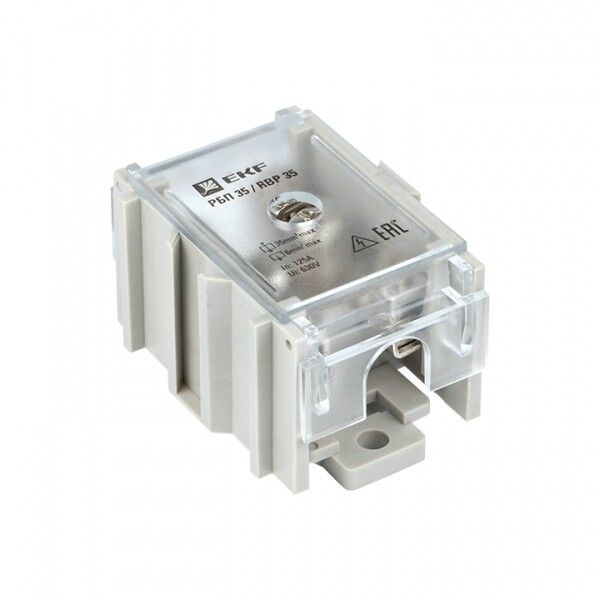

Блок распределительный проходной РБП 35 (1х35 - 4х6 мм2) 125/50 А EKF PROxima | RBP-35-50

Блок распределительный проходной РБП 35 от EKF (арт. rbp-35-50) обеспечивает надёжное соединение и распределение тока в промышленных сетях без разрезания основного провода. Подходит для монтажа на DIN-рейку, выдерживает нагрузки до 125 А и работает в широком диапазоне температур.

Назначение и область применения

Блок распределительный проходной РБП 35 используется для создания ответвлений от магистральных силовых линий без нарушения целостности проводника. Применяется в промышленных системах управления, на станках, конвейерах, щитах автоматизации и других объектах, где требуется безопасное и компактное подключение нескольких потребителей к одной линии питания.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 660 В
• Поперечное сечение основного провода: до 35 мм2
• Поперечное сечение отходящих линий: от 4 до 6 мм2
• Количество контактов: 5 (1 вход, 4 выхода)
• Материал: корпус - полиамид, контактная часть - медь
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Диапазон рабочих температур: от –40 C до +50 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Цвет: серый

Совместимость и монтаж

Блок распределительный проходной РБП 35 совместим с любыми стандартными DIN-рейками типа TS35. Для подключения необходимо:

• Снять изоляцию с основного провода (до 35 мм2) на участке, соответствующем зажиму;
• Завести провод в центральный входной зажим и затянуть винт;
• Подключить отходящие линии (4–6 мм2) к боковым выводам - каждый имеет собственный винтовой зажим;
• Установить пломбировочную крышку для защиты от случайного вскрытия.

Не требует инструментов кроме отвертки. Уплотнительная головка исключает выпадение проводов при вибрациях.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Наличие пломбировочной крышки позволяет запечатывать соединение после монтажа, что соответствует нормам контроля за изменениями в электроустановках. IP20 обеспечивает базовую защиту от прикосновений, но не предназначено для работы во влажных или пыльных средах вне шкафа.

Преимущества

• Не требует перерезания главного провода - снижает риск повреждения магистрали и время монтажа.
• Позволяет подключить сразу четыре отвода одним устройством - экономит место в щите.
• Высокая механическая прочность корпуса из полиамида и медные контакты обеспечивают долговечность даже при высоких токах.
• Пломбировка и уплотнительная головка повышают надёжность соединения и соответствие требованиям энергонадзора.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в пыльных помещениях - степень защиты IP20 недостаточна.
• Не рассчитан на многожильные провода толще 6 мм2 - возможен перегрев и плохой контакт.
• Не подходит для алюминиевых проводов сечением более 35 мм2 - материал контактов оптимизирован для меди.
• Требует предварительного снятия изоляции; нельзя использовать с изолированными проводами без подготовки.

Примеры использования

• Подключение трёх двигателей к одному кабелю питания в цеховой сети.
• Разветвление фазы в распределительном щите станка с несколькими исполнительными элементами.
• Обеспечение питания датчиков и контроллеров от основной линии 380 В в автоматизированной линии.

Практические советы

• Перед монтажом проверьте, чтобы сечение основного провода не превышало 35 мм2 - иначе он не войдёт в зажим.
• Используйте только отвёртку с подходящим наконечником - переусиливать винты опасно, можно сломать пластиковые детали.
• После подключения всегда закрывайте крышку и пломбируйте - это обязательное условие для прохождения осмотра Энергонадзора.
• Для частых обслуживаний рекомендуется выбирать модели с маркировкой “Рекомендованный проектный ассортимент” - они имеют лучшую ремонтопригодность.
• Если нужна защита от внешней среды - используйте РБП 35 внутри герметичного шкафа, а не на открытой площадке.
