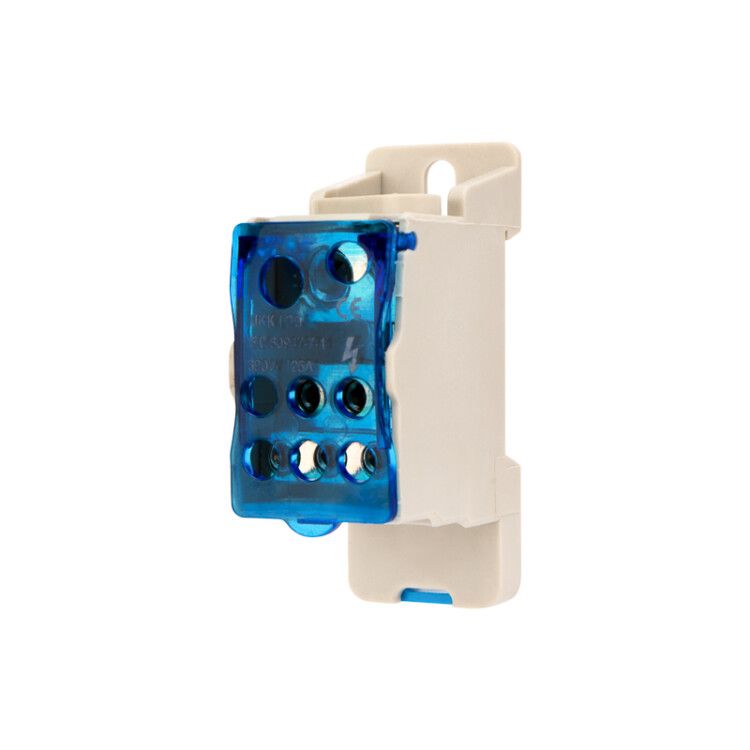

Блок распределительный РБД-125А на DIN-рейку | 11-2001 REXANT MEET

Блок распределительный РБД-125А на DIN-рейку от REXANT предназначен для надёжного распределения тока между несколькими проводниками меньшего сечения от одного основного провода. Применяется в силовых щитах, автоматических системах управления и других объектах, где требуется организованная коммутация. Артикулы etm11-2001 и 11-2001 соответствуют одной модели — это проверенный вариант для профессионального монтажа.

Назначение и область применения

Блок распределительный РБД-125А на DIN-рейку используется для соединения одного мощного провода с несколькими менее толстыми. Это особенно актуально там, где один входящий кабель (например, от автомата или контактора) питает несколько устройств — датчиков, реле, светильников или другого оборудования. Также его можно применять как часть главной заземляющей шины в распределительном щите.

Подходит для установки в промышленных, коммерческих и жилых объектах: на заводах, в котельных, торговых центрах, офисных зданиях. Часто встречается в шкафах управления насосами, конвейерами, вентиляцией и системами освещения.

Технические характеристики

• Номинальный ток: 125 А — выдерживает длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 690 В — рассчитан на работу в сетях переменного тока высокого напряжения, включая промышленные 400–690 В;
• Количество полюсов: 1 — однополюсный, подходит для фазы или нуля, но не для трёхфазных систем сразу;
• Диапазон сечений подключаемых проводов: 1,0–35 мм² — позволяет использовать медные или алюминиевые кабели от тонких до достаточно массивных;
• Способ подключения: винтовой — требует затяжки отверткой, надёжно фиксирует провод;
• Количество соединений: 7 точек для проводов до 16 мм² + 1 точка для провода больше 25 мм² — одна сторона предназначена для основного провода, остальные — для ответвлений;
• Цвет изоляции: белый — обеспечивает хорошую видимость и легко сочетается с другими элементами в щите;
• Монтаж: на DIN-рейку 35 мм — совместим со стандартными рейками в любом типовом шкафе.

Совместимость и монтаж

Блок распределительный РБД-125А на DIN-рейку крепится на стандартную DIN-рейку шириной 35 мм. Установка занимает меньше минуты: просто защёлкивается на направляющие. Для монтажа на панель предусмотрены отверстия — можно закрепить болтами, если рейка недоступна.

При подключении:

• Основной провод (до 35 мм²) вставляется в крайнее отверстие — это место для входа питания;
• Ответвления (до 16 мм²) подключаются к семи боковым контактам — они равномерно распределяют ток;
• Один крупный вывод (>25 мм²) позволяет подсоединить, например, шину заземления или мощный кабель от трансформатора;
• Затягивать винты следует усилием 1,8–2,2 Н·м — слишком слабо — плохой контакт, слишком сильно — риск повреждения пластмассы.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к электрооборудованию для промышленного применения. Материал корпуса — самозатухающий поликарбонат, устойчив к нагреву и механическим воздействиям. Защита IP20 — предотвращает случайный доступ к токоведущим частям пальцами или инструментами, но не защищает от воды или пыли. Поэтому применяется только внутри закрытых шкафов.

Преимущества

• Уменьшает количество проводов в шкафу — вместо множества параллельных подводок используется один блок;
• Обеспечивает равномерное распределение тока — все точки подключения имеют одинаковое сопротивление;
• Легко обслуживается — можно отключить одну ветку без отключения всего контура;
• Экономит время при монтаже — не нужно делать перемычки из провода;
• Стандартный форм-фактор — совместим с любыми шкафами, использующими DIN-рейку.

Ограничения применения

• Не предназначен для постоянного подключения проводов свыше 35 мм² — превышение вызывает перегрев и выход из строя;
• Не работает в условиях повышенной влажности, запылённости или открытых площадках — класс защиты IP20 исключает внешнюю среду;
• Не подходит для многополюсных систем — каждый блок управляет только одним проводом (фазой/нулем);
• Не рекомендован для частых отключений — винтовые зажимы не рассчитаны на быстрое подключение/отключение, как в разъёмных системах.

Примеры использования

• На промышленном конвейере: один кабель от частотника (25 мм²) через РБД-125А делится на семь датчиков положения (по 1,5 мм² каждому);
• В распределительном щите ЖКХ: нулевой провод от ввода (35 мм²) подключается к блоку, от него идут три группы освещения и заземление;
• В системе аварийного освещения: от UPS идёт один кабель, который через этот блок разводится на десятки светильников.

Практические советы

• Перед монтажом всегда проверяйте сечение провода — не допускайте использование 50 мм², даже если он “влезает” — это опасно;
• Используйте только медные провода с подходящей оконцевательной наконечниками — алюминий требует специальных зажимов;
• После сборки протестируйте все соединения тестером на сопротивление — хороший контакт даёт показание ниже 0,1 Ом;
• При групповой замене — пометьте провода перед отключением, чтобы не перепутать фазы и ноль;
• Для долговечности периодически (раз в год) проверяйте затяжку винтов — особенно после первых 100 часов работы.
