Кросс-модуль на DIN-рейку 4х15 групп, 125А ШН-103 | 32019DEK DEKraft APC

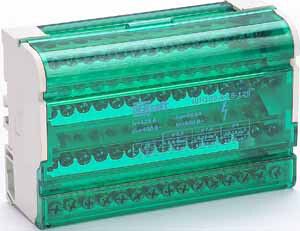

Кросс-модуль ШН-103 на DIN-рейку 4х15 групп 125А от DEKraft предназначен для надёжного распределения тока между несколькими автоматическими выключателями в распределительном щите. Благодаря компактной конструкции и высокой плотности соединений, этот кросс-модуль упрощает монтаж и снижает риск перегрузки цепей. Артикул 32019dek соответствует сериям DEKraft и ШН-103.

Назначение и область применения

Кросс-модуль ШН-103 на DIN-рейку 4х15 групп 125А используется для создания равномерной и безопасной разводки фазных и нулевых проводников внутри электрических щитов. Подходит для распределительных щитов жилых, коммерческих и промышленных объектов, где требуется подключение до 60 устройств (по 15 на каждый из четырёх рядов). Особенно эффективен там, где важно минимизировать количество перемычек и уменьшить габариты щита.

Технические характеристики

• Номинальный ток: 125 А — способен выдерживать длительную нагрузку без перегрева;
• Количество полюсов: 4 — позволяет одновременно распределять три фазы и ноль;
• Напряжение: 220 В — рассчитан на однофазные сети переменного тока;
• Поперечное сечение провода: 1,5–16 мм² — совместим с большинством стандартных кабелей в бытовой и промышленной проводке;
• Наличие нейтральной шины: Да — отдельная шина для подключения нулевого провода (N-шина также есть);
• Материал шин: бронза — обеспечивает низкое переходное сопротивление и долговечность;
• Изоляция шин: каждая шина изолирована от соседних — исключает случайные замыкания;
• Степень защиты: IP20 — защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли;
• Материал корпуса: нагревостойкий пластик — устойчив к температурным колебаниям в щитах;
• Цвет крышки: зелёный — визуально отличается от других элементов, упрощает идентификацию;
• Нормативный документ: ТР ТС 004/2011 — соответствие требованиям ЕАЭС по безопасности электрооборудования.

Совместимость и монтаж

Кросс-модуль ШН-103 на DIN-рейку 4х15 групп 125А монтируется стандартно на DIN-рейку 35 мм. Также возможна фиксация на монтажной панели с помощью двух винтов M4 — удобно при установке в нестандартные корпуса. Каждое отверстие предназначено для одного провода: 15 отверстий в каждом из четырёх рядов позволяют подключить до 60 кабелей. Для подключения используйте клеммы с подходящим зажимом — сечение провода не должно выходить за пределы 1,5–16 мм². Убедитесь, что все провода хорошо затянуты: слабый контакт вызывает перегрев даже при номинальном токе.

Безопасность и стандарты

Кросс-модуль ШН-103 соответствует ТР ТС 004/2011 — нормативу, регулирующему безопасность оборудования в странах ЕАЭС. Высококачественная бронзовая шина и изолированные контакты обеспечивают минимальный риск возникновения тепловых повреждений. IP20 гарантирует защиту от прямого прикосновения к токоведущим частям, однако не допускается использование в условиях повышенной влажности, пыли или на улице. Корпус выполнен из термостойкого пластика, который не поддерживает горение при перегрузках.

Преимущества

• Высокая плотность соединений — 60 точек подключения в одном модуле, экономит место в щите;
• Отдельные изолированные шины — снижают вероятность пробоя между фазами и нулём;
• Универсальный монтаж — можно крепить как на DIN-рейку, так и на панель;
• Бронзовые шины — более долговечны и лучше проводят ток, чем алюминиевые аналоги;
• Чёткая визуальная идентификация — зелёная крышка легко отличается от других элементов щита.

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или на открытом воздухе — IP20 недостаточен;
• Не рекомендуется использовать для токов выше 125 А — возможен перегрев и деформация шин;
• Запрещена работа с проводами меньше 1,5 мм² или больше 16 мм² — не обеспечивается надёжный контакт;
• Не предназначен для частого отключения/подключения — служит для постоянных соединений, а не для коммутаций.

Примеры использования

Кросс-модуль ШН-103 на DIN-рейку 4х15 групп 125А часто встречается в:

• Щитах многоквартирных домов — для распределения питания по этажам или квартирам;
• Промышленных панелях управления — связь между автоматами и потребителями на конвейерах;
• Объектах с большим числом осветительных и розеточных контуров — например, офисах, торговых центрах;
• Системах резервирования — когда несколько входов требуют параллельного подключения к одной шине.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение — смешивание 1,5 и 16 мм² в одном модуле может привести к плохому контакту;
• Используйте маркировочные бирки на каждом проводе — особенно важно при работе с 60 точками подключения;
• Не забывайте про свободное пространство вокруг модуля — он нуждается в вентиляции, чтобы не перегревался;
• При сборке щита с несколькими кросс-модулями — располагайте их рядом с автоматами, которые они питают, чтобы сократить длину перемычек;
• Проверяйте затяжку клемм через год после установки — первичный прогрев может ослабить контакт.
