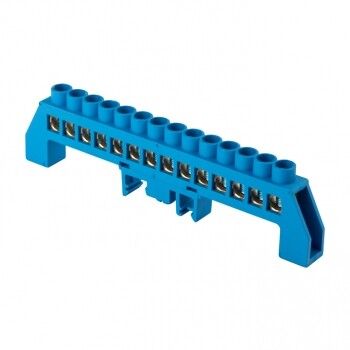

Шина нулевая N 8х12 14 отвер. латунь син. нейлоновый корпус комбинированный розн. стикер EKF sn0-125-14-dn-r

Шина нулевая EKF PROxima sn0-125-14-dn-r - компактное устройство для надёжного соединения нулевых проводников в распределительном щите. Латунные контакты и нейлоновый корпус обеспечивают долговечность, а DIN-монтаж упрощает сборку.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-14-dn-r используется для объединения нулевых рабочих проводников (N) в электрических щитах. Применяется в бытовых, промышленных и коммерческих системах - например, в щитах жилых домов, офисах, на производственных линиях. Подходит для цепей до 380 В и тока до 125 А.

Технические характеристики

• Максимальный ток: 125 А
• Рабочее напряжение: 380 В
• Количество соединений: 14 отверстий
• Сечение подключаемых проводов: 2,5–16 мм2
• Количество полюсов: 1 (только N)
• Способ подключения: винтовой
• Способ монтажа: на DIN-рейку
• Габариты: 8×12 мм
• Материал контактов: латунь, оцинкованная поверхность
• Корпус: синий нейлон, самозагасающий
• Изоляция: пластик, не поддерживающий горение
• Ударопрочность: да
• Защита контактов: да (крышка/корпус исключают случайное прикосновение)
• Распределение отверстий: 7 отверстий под провода ≤6 мм2, остальные - под 10–16 мм2

Совместимость и монтаж

Шина нулевая EKF PROxima sn0-125-14-dn-r монтируется на стандартную DIN-рейку 35 мм. Установка занимает несколько секунд - фиксируется защёлкой. Для подключения используются винты с круглым основанием, которые не перерезают жилы даже при пере затяжке. Контакты совместимы с медными и алюминиевыми проводниками благодаря оцинкованному покрытию. Не требует дополнительных креплений или адаптеров.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок. Материалы корпуса и изоляторов не поддерживают горение, что снижает риск распространения пламени. Защита контактов предотвращает случайное прикосновение к токоведущим частям. Все элементы проходят контроль качества в рамках системы сертификации EKF.

Преимущества

• Латунные контакты с оцинкованием - устойчивы к окислению, обеспечивают стабильный контакт
• Круглое основание винта - не повреждает жилы при затяжке, особенно важно для многожильных проводов
• Синий корпус - визуально отличает нулевую шину от PE-шин (обычно жёлто-зелёные)
• Высокая плотность отверстий - 14 точек подключения в компактном формате
• Поддерживает смешанное подключение меди и алюминия - не требуется переходные наконечники

Ограничения применения

Не предназначен для подключения проводов сечением менее 2,5 мм2 - возможен плохой контакт. Не рассчитана на постоянную нагрузку выше 125 А - превышение вызывает нагрев и выход из строя. Не используйте в условиях повышенной влажности без защиты корпуса (например, вне закрытого щита). Отсутствуют отверстия 10 и 16 мм - для таких проводов используйте другие модели шин.

Примеры использования

• Щит освещения в квартире - объединение всех нулевых проводов от выключателей и светильников
• Производственный щит - подключение нулей от частотных преобразователей и контроллеров
• Аварийное питание - распределение нуля между источниками бесперебойного питания
• Электроустановки с большим числом ответвлений - где требуется минимизация количества перемычек

Практические советы

• Перед монтажом проверьте соответствие сечения провода - оптимально 4–10 мм2; для 16 мм2 используйте только крайние отверстия
• Затягивайте винты равномерно - не допускайте перегрузки, чтобы не деформировать латунные контакты
• При использовании алюминиевых проводов - слегка зачистите жилу и нанесите антиоксидантную пасту
• Не заменяйте эту шину на более тонкую - 8 мм высоты обеспечивает достаточное расстояние между винтами
• Проверяйте наличие розничного стикера - он содержит информацию о партии и сроке годности
