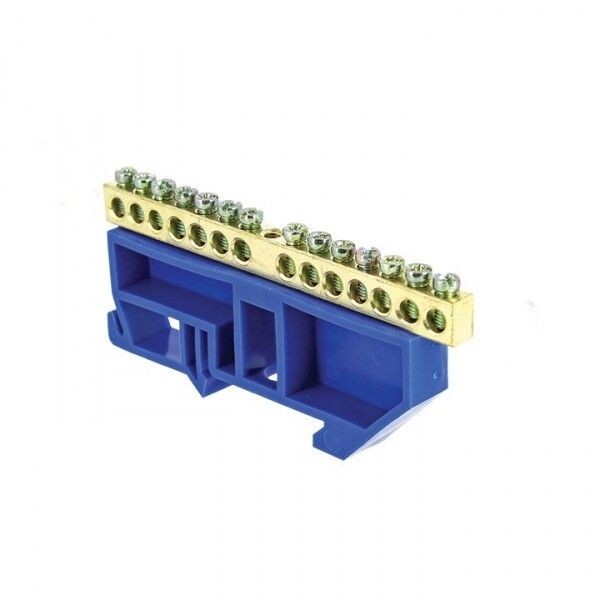

Шина нулевая 8х12мм 125А 14 отверстий изолятор на DIN-рейку латунь PROxima - sn0-125-14-d EKF

Шина нулевая EKF PROxima sn0-125-14-d - компактное устройство для распределения нулевого провода в щитах на DIN-рейке. Латунная шина с 14 отверстиями обеспечивает надёжное соединение проводов сечением 2,5–16 мм2, рассчитана на ток до 125 А и работает в широком диапазоне температур.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-14-d используется для присоединения и распределения нулевых проводников (N) в электрических щитах. Подходит для установки в промышленных, коммерческих и жилых объектах. Применяется в системах TN-S и TN-C-S, где требуется централизованное подключение множества нулевых жил. Может использоваться как часть системы заземления (PE), если предусмотрено конструкцией щита.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество точек подключения: 14
• Диапазон сечений проводов: 2,5 – 16 мм2
• Материал контактов: латунь
• Изолятор: синего цвета, повышает безопасность при монтаже
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Степень защиты: IP00 (без защиты от внешних воздействий - требует установки внутри закрытого щита)
• Рабочий температурный диапазон: от -40 C до +105 C
• Габариты: 8×12 мм
• Подключение: винтовое, с возможностью многократного демонтажа
• Соответствие стандарту: IEC 60309-1(1999)

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек 35 мм, используемых в стандартах EN 60715. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения проводов используются винты M4, подходящие для жил сечением 2,5–16 мм2. Перед затяжкой рекомендуется зачистить жилы до металлического блеска и использовать наконечники (например, НШВИ) для многожильных проводов. Не допускается перегрузка более чем 14 проводов - каждый контакт предназначен для одного провода.

Безопасность и стандарты

Шина соответствует требованиям международного стандарта IEC 60309-1(1999) по механической прочности и тепловой стойкости. Благодаря изолирующему синему корпусу снижена вероятность случайного замыкания на корпус щита. Однако степень защиты IP00 означает, что шина не имеет защиты от пыли, влаги и прикосновения - её нельзя устанавливать вне закрытого электрошкафа. Все материалы соответствуют RoHS - без свинца и других опасных веществ.

Преимущества

• Высокая проводимость латуни обеспечивает минимальные потери энергии и нагрев при нагрузке 125 А
• Устойчивость к окислению благодаря никелированию поверхности контактов
• Экономичность: стоимость ниже аналогов европейских брендов на 10–50%
• Чёткая маркировка и цвет изолятора позволяют легко отличить нулевую шину от PE-шин
• Совместимость с продукцией EKF PROxima - все элементы щита можно собрать в единой системе

Ограничения применения

• Не применяется в открытых помещениях, на улице или во влажных средах - IP00 исключает защиту от воды и пыли
• Запрещён монтаж в щитах с открытыми контактами - риск поражения током
• Не подходит для подключения проводов меньше 2,5 мм2 - винты не обеспечивают надёжного зажима
• Не является функциональным заземляющим элементом - для PE-проводов необходимо использовать отдельную шину с соответствующей маркировкой

Примеры использования

• Распределительный щит промышленного оборудования (станки, насосы, конвейеры)
• Щиты освещения в торговых центрах и офисах
• Аварийные и резервные системы питания
• Системы автоматизации с большим количеством датчиков и контроллеров

Практические советы

• Перед установкой проверьте, чтобы все провода имели одинаковое сечение - смешивание 2,5 мм2 и 16 мм2 в одном ряду может вызвать неравномерный нагрев
• Используйте отвёртки с регулируемым моментом затяжки - переусилие может повредить резьбу
• При сборке щита выделяйте место под шину с запасом - 14 отверстий требуют свободного доступа для обслуживания
• Обязательно пометьте шину этикеткой “N” - даже при синем изоляторе это снижает риск ошибок при ремонте
• Проверяйте плотность контактов через год после монтажа - особенно в условиях частых вибраций (промышленные участки)
