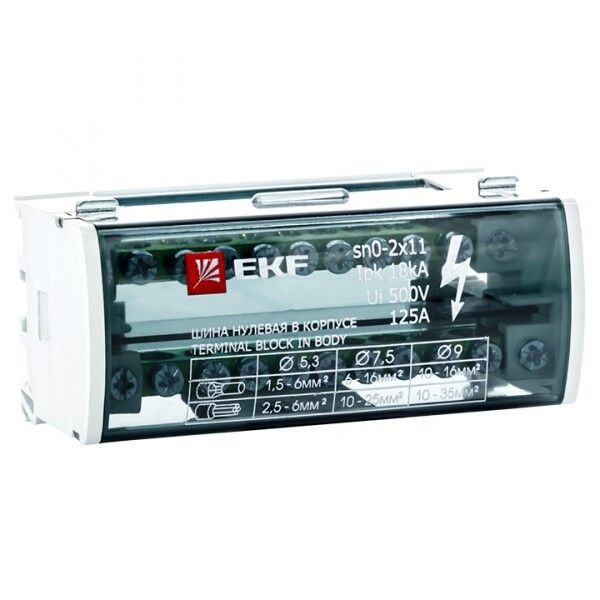

Шина нулевая в корпусе 2х11 EKF PROxima | sn0-2x11

Шина нулевая в корпусе 2х11 125А от EKF серии PROxima - это компактное устройство для распределения нулевого провода в щитах автоматики и силовой аппаратуры. Подходит для установки на DIN-рейку, обеспечивает надёжное соединение проводов сечением 1,5–35 мм2 и защищён от случайного контакта благодаря изолирующему корпусу.

Назначение и область применения

Шина нулевая в корпусе 2х11 125А предназначена для коммутации и распределения нулевых проводников в распределительных щитах. Применяется в промышленных системах управления, КИПиА, станках, конвейерах и других объектах с требованием к чёткому разделению цепей нуля. Устройство используется там, где необходимо безопасно и компактно собрать несколько нулевых проводов в одном месте - особенно в условиях ограниченного пространства внутри щита.

Технические характеристики

• Номинальный ток: 125 А - способна выдерживать длительную нагрузку без перегрева;
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380/220 В;
• Количество полюсов: 2 - две отдельные шины для фазного и нейтрального проводников; наличие N-шины и нейтральной шины позволяет использовать её как полноценный кросс-модуль;
• Поперечное сечение проводников: 1,5 – 35 мм2 - совместима с одножильными и многожильными проводами, оконцованными наконечниками НШвИ;
• Материал: медь - обеспечивает низкое переходное сопротивление и долговечность;
• Способ подключения: винтовой - надёжное и проверенное соединение, допускающее многократное демонтажное обслуживание;
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от брызг и пыли вне корпуса;
• Размер: 10 мм - высота модуля, что важно при планировании плотной сборки щита;
• Диапазон рабочих температур: от -40 C до +105 C - работает в суровых условиях, включая холодные склады и жаркие помещения;
• Способ монтажа: на DIN-рейку - стандартизованный крепёж, совместимый с большинством промышленных щитов;
• Цвет: синий - визуально отличается от фазных шин, упрощает идентификацию;
• Нормативный документ: IEC 60309-1(1999) - соответствие международному стандарту безопасности.

Совместимость и монтаж

Шина нулевая в корпусе 2х11 125А устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать её на рейке с помощью зажимов, расположенных снизу корпуса. Подключение проводов выполняется через винты на каждой клемме - затяжка должна быть достаточной, чтобы исключить нагрев, но без перегрузки, которая может повредить пластик или медную шину. Многожильные провода обязательно должны быть обжаты наконечниками НШвИ. Корпус имеет прозрачную крышку - после монтажа её можно закрыть для защиты от внешнего воздействия и предотвращения случайного прикосновения.

Безопасность и стандарты

Все токоведущие части полностью изолированы внутренними стенками корпуса и изолирующей задней панелью. Это исключает риск поражения током при работе рядом с щитом. Соответствие стандарту IEC 60309-1 гарантирует, что изделие прошло испытания на термическую стойкость, механическую прочность и электробезопасность. IP20 обеспечивает базовую защиту от прикосновений, но не заменяет необходимость соблюдения правил работы с электрооборудованием - все операции с подключением следует выполнять при отключенном питании.

Преимущества

• Компактная форма - занимает мало места в щите, удобна для плотной сборки;
• Чёткая цветовая идентификация - синий цвет сразу указывает на нулевой провод, снижает вероятность ошибки при обслуживании;
• Защитный корпус - предотвращает случайное прикосновение и попадание сторонних предметов;
• Высокая теплостойкость - материал и конструкция позволяют работать даже при температурах выше +80 C;
• Поддержка широкого диапазона сечений - одна шина решает задачи для малых и средних сечений проводов.

Ограничения применения

Не предназначен для использования во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна. Не рекомендуется применять в открытых щитах без крышки или в местах с постоянным воздействием воды, масла, химических паров. Также нельзя использовать для подключения проводов сечением менее 1,5 мм2 - они будут плохо фиксироваться в клеммах. Шина не рассчитана на переменные импульсные нагрузки свыше 125 А - для таких случаев требуется специализированная защита.

Примеры использования

• Распределение нуля в щите управления насосной станцией;
• Объединение нейтральных проводов от нескольких датчиков в системе автоматизации;
• Сборка нулевой шины в распределительном щите промышленного конвейера;
• Формирование общей точки нуля в щите освещения и слаботочных систем.

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 1,5–35 мм2 - меньшие провода не фиксируются надёжно, большие не войдут в клемму;
• Используйте только наконечники НШвИ для многожильных проводов - без них возможен перегрев и выход из строя;
• Затягивайте винты равномерно, без усилия гаечным ключом - достаточно обычной отвертки;
• При групповом использовании нескольких шин в одном щите - располагайте их с учётом высоты 10 мм, чтобы не перекрывать соседние устройства;
• Помните: хотя корпус прозрачный, он не является средством контроля состояния соединений - регулярно проверяйте винты на отсутствие нагрева и ослабления.
