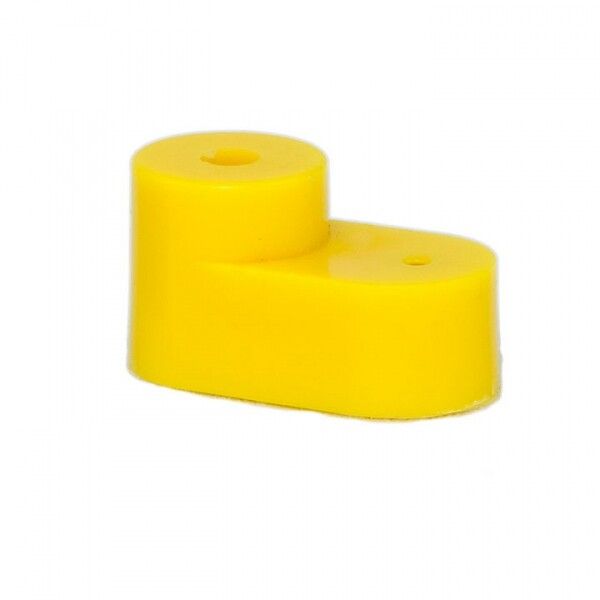

Изолятор угловой Стойка PROxima, 400 А, желтый EKF ak-1-1-y

Изолятор угловой стойка желтый от EKF в серии PROxima - это компактный изолирующий элемент для фиксации нулевых шин на DIN-рейке внутри электрощитов. Он обеспечивает безопасное размещение проводников, предотвращает случайные контакты и упрощает сборку распределительных устройств.

Назначение и область применения

Изолятор угловой стойка желтый предназначен для крепления нулевой рабочей шины (N-шин) на стандартной DIN-рейке шириной 35 мм. Применяется в электрощитах жилых, коммерческих и промышленных объектов, где требуется надёжная изоляция и удобный доступ к соединениям. Подходит для систем TN-S и TN-C-S, где важно отделить нулевые проводники от заземляющих и фазных элементов.

Технические характеристики

• Тип изделия: изолятор угловой стойка
• Максимальный расчетный ток: 400 А
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество полюсов: 1
• Цвет: жёлтый
• Расстояние между шинами: 0 мм - используется для одной шины, не предназначена для параллельного расположения нескольких шин
• Гарантийный срок: 84 месяца
• Совместим с рекомендованным ассортиментом EKF PROxima

Совместимость и монтаж

Изолятор угловой стойка желтый совместим с любыми нулевыми шинами, имеющими стандартные отверстия для крепления на DIN-рейку. Устанавливается защёлкиванием на рейку - никаких инструментов не требуется. После монтажа шина фиксируется болтами через верхние отверстия в основании изолятора. Обеспечивает прочное удержание даже при вибрациях и частых перегрузках.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Материал корпуса - самозатухающий термопластик, устойчивый к нагреву и механическим воздействиям. Жёлтый цвет соответствует нормам маркировки нулевых проводников в соответствии с ГОСТ Р 50462.

Преимущества

• Угловая форма позволяет экономить место в щите, особенно в плотных компоновках
• Жёлтый цвет обеспечивает быстрое визуальное отличие от фазных и заземляющих элементов
• Стандартный монтаж на DIN-рейку ускоряет сборку и замену
• Высокий класс защиты от перегрева и пробоя при нагрузке до 400 А
• Подтверждённая долговечность - гарантия 7 лет

Ограничения применения

• Не предназначен для установки на шины с шагом более 0 мм - нельзя использовать для двух параллельных шин одновременно
• Не рассчитан на внешнюю установку - работает только во внутренних помещениях, в закрытых щитах
• Не следует применять в средах с высокой химической активностью или постоянным воздействием масла/бензина
• Не является заземляющим элементом - не заменяет PE-шину

Примеры использования

• Фиксация N-шины в квартирном щитке после автоматических выключателей
• Установка нулевой шины в промышленном щите управления станком
• Сборка распределительного щита в офисном здании с использованием модульной системы EKF PROxima
• Замена старого изолятора при модернизации существующего щита

Практические советы

• Перед монтажом проверьте, что шина имеет подходящую форму и размер отверстий - они должны точно совпадать с выступами изолятора
• Не затягивайте болты слишком сильно - это может повредить пластиковую основу
• При проектировании щита учтите, что изолятор занимает около 17,5 мм по ширине DIN-рейки - планируйте свободное пространство для других модулей
• Изолятор угловой стойка желтый EKF PROxima лучше сочетать с другими изделиями серии PROxima - так достигается единый стиль и гарантированная совместимость
• Для больших токов (ближе к 400 А) используйте только качественные медные шины с достаточным сечением - изолятор не увеличивает допустимую нагрузку
