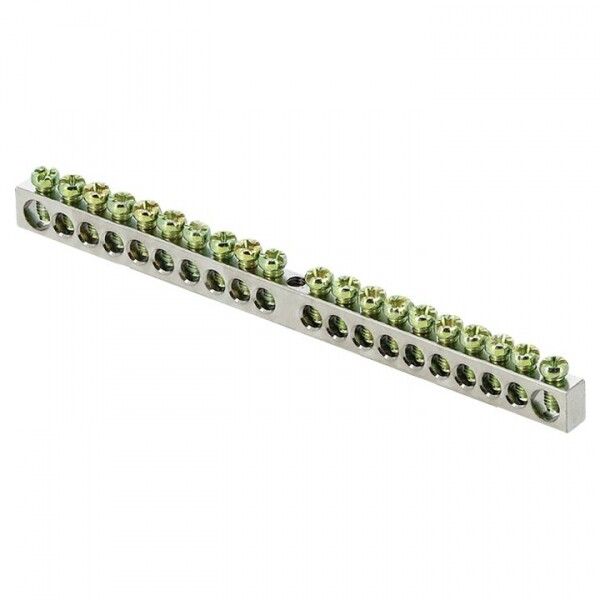

Шина PEN "ноль-земля" 6х9 20 отверст. цинк крепеж по центру PROxima EKF sn1-63-20

Шина PEN ноль-земля 6x9 мм 20 отверстий цинк крепеж по центру от бренда EKF (артикул sn1-63-20) - это компактная и надежная шина для объединения нулевого и защитного заземляющего проводников в распределительных щитах. Продукт сочетает доступную цену с качеством, соответствующим международным стандартам.

Назначение и область применения

Шина PEN используется для соединения нулевого рабочего проводника (N) и защитного заземляющего проводника (PE) в одном устройстве. Это позволяет сократить количество элементов в щите, упростить монтаж и повысить надежность заземления. Подходит для установки в бытовых, коммерческих и промышленных распределительных щитах до 380 В. Часто применяется в системах TN-C-S и TN-S.

Технические характеристики

• Габариты: 6×9 мм - сечение медной части, обеспечивающее допустимую нагрузку до 63 А
• Количество точек подключения: 20 отверстий с винтовым зажимом
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Номинальное напряжение: 380 В
• Материал основания: латунь с никелированным покрытием
• Крепление: винтовое, через центральное отверстие
• Стандарт: IEC 60309-1(1999)
• Число полюсов: 1 (объединённый PEN)

Совместимость и монтаж

Шина монтируется на DIN-рейку с помощью винта, расположенного по центру корпуса. Для фиксации требуется стандартный крепёж (винт M4 или аналогичный, не входит в комплект). Подключение проводов осуществляется винтовыми зажимами - достаточно затянуть клеммы отвёрткой. Учитывайте, что максимальное сечение провода - 10 мм2; более толстые жилы не поместятся. Шина совместима с любыми автоматическими выключателями, УЗО и дифференциальными аппаратами, установленными в том же щите.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60309-1(1999), который регламентирует безопасность электроустановок для промышленного и коммерческого использования. Латунь с никелированием обеспечивает устойчивость к окислению и долговечность контактов даже в условиях повышенной влажности. Максимальный ток 63 А гарантирует безопасную работу в типовых сетях жилых домов и малых производственных объектов.

Преимущества

• Объединяет функции N и PE в одной шине - экономит место в щите
• Никелированная поверхность снижает риск коррозии и повышает срок службы
• Цинковое покрытие крепёжного элемента защищает от внешней среды
• Стоимость ниже европейских аналогов на 10–50%
• Поддерживается широким ассортиментом продукции EKF PROxima

Ограничения применения

• Не предназначен для использования в системах TN-C - здесь запрещено объединение N и PE после входа в здание
• Не рассчитана на ток выше 63 А - превышение может вызвать перегрев и выход из строя
• Не подходит для монтажа вне закрытых щитов - отсутствует степень защиты IP
• Не рекомендуется использовать в агрессивных химических средах (например, в промышленных газовых помещениях)

Примеры использования

• Установка в квартирном щите для подключения нулей и заземлений от розеток и освещения
• Применение в щитах малых производств - станки, насосы, конвейеры
• Функциональная замена двух отдельных шин (N и PE) в новых проектах
• Апгрейд старых щитов с целью приведения их в соответствие с современным ГОСТ Р 50571

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение не больше 10 мм2 - иначе они не войдут в клеммы
• Затягивайте винты равномерно, без усилия - переусилие может повредить латунь
• При использовании многожильных проводов используйте наконечники типа НШВИ - так контакт будет надёжнее
• Проверяйте целостность цепи заземления после сборки щита тестером
• Эта шина - часть серии EKF PROxima, поэтому её легко найти в каталоге и заменить при необходимости
