Шина нулевая N 6х9 20 отверст. цинк син. изолятор на DIN-рейку PROxima EKF sn1-63-20-d

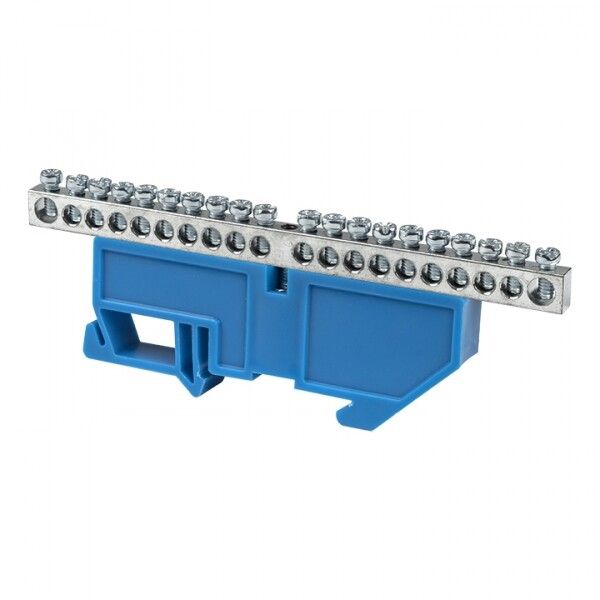

Шина нулевая N 6x9 мм 20 отверстий никель синий изолятор на DIN-рейку от EKF (артикул sn1-63-20-d) - компактное решение для организации нулевого провода в распределительных щитах. Предназначена для безопасного и надежного соединения множества нейтральных проводников с использованием винтовых зажимов.

Назначение и область применения

Эта шина используется для подключения нулевых проводников (L-N) в электрических щитах. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах. Применяется там, где требуется равномерное распределение нулевого потенциала между несколькими цепями - например, в групповых автоматах, УЗО, дифференциальных выключателях. Также может применяться в системах TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 63 А - способна выдерживать нагрузку до этого значения без перегрева
• Напряжение: 380 В - рассчитана на работу в сетях переменного тока до 380 В
• Количество подключений: 20 отверстий - позволяет подсоединить до 20 проводов
• Диапазон сечений проводов: 1,5–10 мм2 - совместима с медными и алюминиевыми жилами указанного сечения
• Материал контактов: латунь с никелевым покрытием - обеспечивает хорошую проводимость и устойчивость к окислению
• Изолятор: синий, изготовлен из термостойкого пластика - защищает от случайного замыкания на корпус или DIN-рейку
• Способ монтажа: фиксация на DIN-рейку типа TS35/7,5 или TS35/15
• Способ присоединения: винтовые зажимы - требуют затяжки отверткой, обеспечивают прочную механическую связь
• Габариты: ширина 10 мм - компактная форма, не занимает лишнего места в щите
• Стандарт: IEC 60309-1(1999) - соответствие международным требованиям к контактным устройствам

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек, используемых в электроустановках. Монтаж осуществляется путём защёлкивания на рейку - достаточно плотно прижать до характерного щелчка. Для подключения проводов необходимо:

• Зачистить изоляцию с конца провода на 8–10 мм
• Вставить жилу в отверстие до упора
• Затянуть винт отверткой до устойчивого сопротивления - не переусердствовать, чтобы не повредить резьбу

Убедитесь, что все провода имеют одинаковое сечение или находятся в допустимом диапазоне (1,5–10 мм2). Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Шина соответствует стандарту IEC 60309-1(1999), который гарантирует безопасность при работе с токами до 63 А. Никелевое покрытие предотвращает коррозию и снижает риск нагрева в местах контакта. Синий изолятор обеспечивает визуальное отличие от PE-шин (обычно желто-зелёных) и исключает случайное перепутывание нуля и заземления. Конструкция не содержит острых кромок и не создаёт опасности поражения током при установленном состоянии.

Преимущества

• Никелированная поверхность - долговечнее обычной латуни, особенно в условиях повышенной влажности
• Высокая плотность контактов - 20 точек подключения на одной шине, экономит место в щите
• Цветной изолятор - упрощает идентификацию нулевой шины среди других элементов
• Соответствие качественным стандартам - продукция EKF PROxima проходит контроль на всех этапах производства
• Экономичность - стоимость ниже аналогов европейских брендов без потери надёжности

Ограничения применения

• Не предназначен для подключения проводов сечением менее 1,5 мм2 - возможен слабый контакт и перегрев
• Не следует использовать в качестве заземляющей шины (PE) - цвет изолятора и сертификация не соответствуют требованиям к PE-проводникам
• Не рекомендуется для постоянного тока выше 63 А - превышение номинала вызывает перегрев и выход из строя
• Не подходит для открытых площадок или помещений с высокой запылённостью без защиты - хотя IP-класс не указан, внешняя изоляция не является герметичной

Примеры использования

• Подключение нулевых проводов от 10 автоматических выключателей в квартирном щите
• Объединение нулей после УЗО в офисном распределительном щите
• Формирование нулевого контура в промышленном оборудовании (станки, насосы, конвейеры)
• Использование в составе сборки щита с модульной аппаратурой EKF PROxima

Практические советы

• Перед монтажом проверьте, что все провода подходят по сечению - лучше всего работают одножильные медные жилы
• Если используются многожильные провода - обязательно установите наконечники (например, НШВИ)
• Не смешивайте провода из меди и алюминия на одной шине - это вызывает гальваническую коррозию
• После монтажа проверьте затяжку винтов через 1–2 недели - первоначальная осадка проводов может ослабить контакт
• При необходимости можно использовать несколько шин параллельно - для увеличения числа подключений
• Для удобства обслуживания оставляйте свободное пространство вокруг шины - так легче будет доступ к винтам
