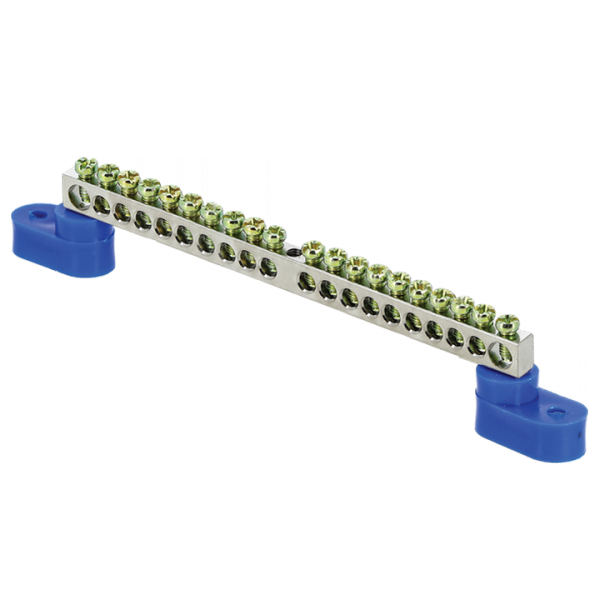

Шина нулевая N 6х9 20 отверст. цинк 2 син. угловых изолятора PROxima EKF sn1-63-20-2

Шина нулевая N 6x9 мм 20 отверстий никель 2 синих угловых изолятора от EKF серии PROxima - это надежное решение для распределения нулевого провода в щитах автоматики и силовой электроустановки. Продукт сочетает прочную латунную основу, никелирование для защиты от коррозии и удобные изоляторы, что делает его подходящим как для бытовых, так и для промышленных задач.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) в электрических щитах. Подходит для установки в распределительных устройствах жилых домов, офисов, производственных цехов и объектов инфраструктуры. Предназначена исключительно для нулевого провода - не применяется для фазных или заземляющих (PE) проводников, хотя аналогичная шина PE может использоваться рядом.

Технические характеристики

• Количество подключений: 20 отверстий - позволяет подвести до 20 проводов одновременно
• Номинальный ток: 63 А - выдерживает нагрузки типичных групп освещения, розеток и маломощного оборудования
• Рабочее напряжение: 380 В - совместима с сетями 220/380 В переменного тока
• Материал контактов: латунь с никелевым покрытием - повышает долговечность и снижает окисление
• Диапазон сечений проводов: 1,5–10 мм2 - подходит для медных проводов от 1,5 до 10 квадратных миллиметров
• Тип присоединения: винтовой - надежное и проверенное крепление без сварки или пайки
• Количество полюсов: 1 - работает только как одна нулевая шина
• Способ монтажа: винтовое крепление - фиксируется на DIN-рейке через винты
• Стандарт: IEC 60309-1(1999) - соответствие международным требованиям к контактным соединениям

Совместимость и монтаж

Шина крепится на DIN-рейку с помощью двух винтов, расположенных по бокам корпуса. Для монтажа требуется стандартный крестообразный отвертка. Диаметр отверстий рассчитан под винты M4 - совместима с большинством современных щитов. Синие угловые изоляторы обеспечивают безопасный зазор между шиной и металлическим корпусом щита, предотвращая случайное замыкание. Не требует специальных инструментов - подходит для монтажа даже в условиях ограниченного доступа.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-1(1999), который регламентирует безопасность электрических соединителей. Никелированная поверхность защищает от коррозии и окисления, особенно важна в помещениях с повышенной влажностью. Синие изоляторы визуально отличают нулевую шину от фазных и заземляющих элементов - снижают риск ошибок при обслуживании. Максимальный рабочий ток 63 А обеспечивает запас по нагреву при длительной нагрузке.

Преимущества

• Никелирование увеличивает срок службы контактов и улучшает проводимость при многократном демонтаже
• Угловые синие изоляторы позволяют устанавливать шину вплотную к стенке щита без потери безопасности
• Высокая плотность отверстий (20) экономит место в щите - меньше переходников и перемычек
• Цена ниже европейских аналогов на 10–50%, при сохранении качества и сертифицированных параметров
• Подходит для массового монтажа - одинаковые параметры всех изделий серии PROxima ускоряют сборку

Ограничения применения

• Не предназначен для заземляющих (PE) проводников - используйте отдельную шину PE
• Максимальное сечение провода - 10 мм2; более толстые провода (например, 16 мм2) не войдут в отверстия
• Не рекомендуется использовать в средах с постоянными химическими испарениями - никель защищает, но не является антикоррозийным покрытием для агрессивных условий
• Не допускается перегрузка выше 63 А - превышение вызывает перегрев и деформацию контактов

Примеры использования

• Щит освещения в многоэтажном доме - подключение нулей от 20 квартир
• Распределительный щит на заводе - сборка нулевой шины для группы станков
• Аварийный генераторный щит - обеспечение надежного нулевого контура
• Системы управления HVAC - коммуникация нуля между контроллерами и датчиками

Практические советы

• Перед монтажом проверьте сечение проводов - они должны попадать в диапазон 1,5–10 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или изолятор
• Используйте метки на проводах: белый или голубой цвет - для нуля, желто-зеленый - для заземления
• При комплектации щита параллельно установите шину PE того же типа - это упростит будущее обслуживание
• Проверяйте наличие винтов в комплекте - иногда они не указаны в описании, но нужны для крепления
