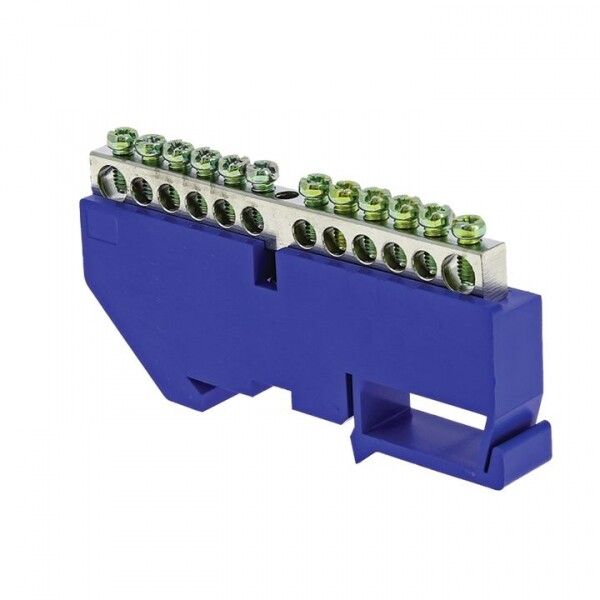

Шина нулевая N 6х9 12 отверст. цинк син. изолятор на DIN-рейку PROxima EKF sn1-63-12-d

Шина нулевая N 6x9 мм 12 отверстий никель синий изолятор на DIN-рейку от EKF серии PROxima - это компактное устройство для распределения нулевого провода в щитах автоматики и силовой электроустановки. Простая, надежная и совместимая со стандартными DIN-рейками, она подходит как для бытовых, так и для промышленных систем.

Назначение и область применения

Эта шина используется для подключения нулевых проводников (L-N) в электрических щитах. Она обеспечивает централизованное и безопасное соединение нескольких проводов одного потенциала - например, нулей от автоматических выключателей, УЗО или дифференциальных автоматов. Подходит для установки в распределительных щитах жилых домов, офисов, производственных линий и объектов коммерческой недвижимости.

Технические характеристики

• Количество подключений: 12 отверстий - позволяет подсоединить до 12 проводов
• Номинальный ток: 63 А - рассчитана на нагрузки до этого значения
• Рабочее напряжение: 380 В - подходит для сетей переменного тока до 400 В
• Материал контактов: латунь с никелевым покрытием - повышает corrosion resistance и снижает контактное сопротивление
• Сечение проводов: 1,5–10 мм2 - совместима с большинством распространённых медных проводов
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная установка в щитах
• Изоляция: синий пластиковый корпус - защищает от случайного прикосновения и визуально отличает ноль от фазы
• Способ присоединения: винтовые зажимы - обеспечивают прочное и долговечное соединение
• Стандарт: IEC 60309-1(1999) - соответствие международным требованиям к безопасности и исполнению

Совместимость и монтаж

Шина легко фиксируется на любой стандартной DIN-рейке шириной 35 мм. Для монтажа достаточно защелкнуть её на рейку - никаких дополнительных креплений не требуется. Винтовые зажимы затягиваются обычной отверткой. Диаметр отверстий подобран под провода сечением 1,5–10 мм2; не рекомендуется использовать провода меньше 1,5 мм2 - они могут плохо фиксироваться. Максимальное количество одновременно подключаемых проводов - 12, каждый в своём гнезде. Не допускается перегрузка более чем одним проводом в одно отверстие.

Безопасность и стандарты

Шина соответствует стандарту IEC 60309-1(1999), что гарантирует механическую прочность, термическую устойчивость и электробезопасность. Синий цвет изолятора соответствует принятому цветовому коду для нулевого проводника (N). Никелевое покрытие предотвращает окисление контактов, особенно в условиях повышенной влажности. Конструкция исключает риск замыкания между соседними зажимами благодаря достаточному расстоянию и изолирующим стенкам.

Преимущества

• Никелированная латунь - улучшает проводимость и продлевает срок службы контактов
• Удобная форма и яркая синяя изоляция - ускоряют диагностику и обслуживание
• Цена ниже аналогов европейских брендов - экономия до 50% без потери качества
• Высокая плотность подключений - 12 точек на минимальном пространстве
• Поддерживается сериями EKF PROxima - совместима с другими элементами этой линейки

Ограничения применения

• Не предназначен для подключения заземляющих проводников (PE) - для них используйте отдельную PE-шину
• Не работает при температуре выше +60 C - не устанавливайте рядом с нагревательными элементами
• Не подходит для многожильных проводов без наконечников - при использовании гибких проводов требуются клеммы типа “пальчик”
• Не рассчитана на постоянные импульсные нагрузки свыше 63 А - для частотных преобразователей или сварочных аппаратов нужна специальная шина

Примеры использования

• Щит освещения в квартире - сборка всех нулей от светильников и розеток
• Производственный щит управления - подключение нулей от датчиков, контроллеров и пускателей
• Аварийное питание - распределение нуля от ИБП или автономного генератора
• Объекты с высокой плотностью автоматов - где важно минимизировать число перемычек

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - слишком длинная часть может выпасть, слишком короткая - не будет хорошего контакта
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или деформировать латунь
• Если используются провода сечением менее 4 мм2, лучше применять наконечники - это повысит надежность
• При групповом монтаже нескольких шин оставляйте зазор 10–15 мм между ними - для доступа и теплоотвода
• Проверяйте целостность изоляции перед первым включением - трещины или сколы на синем корпусе - повод к замене
