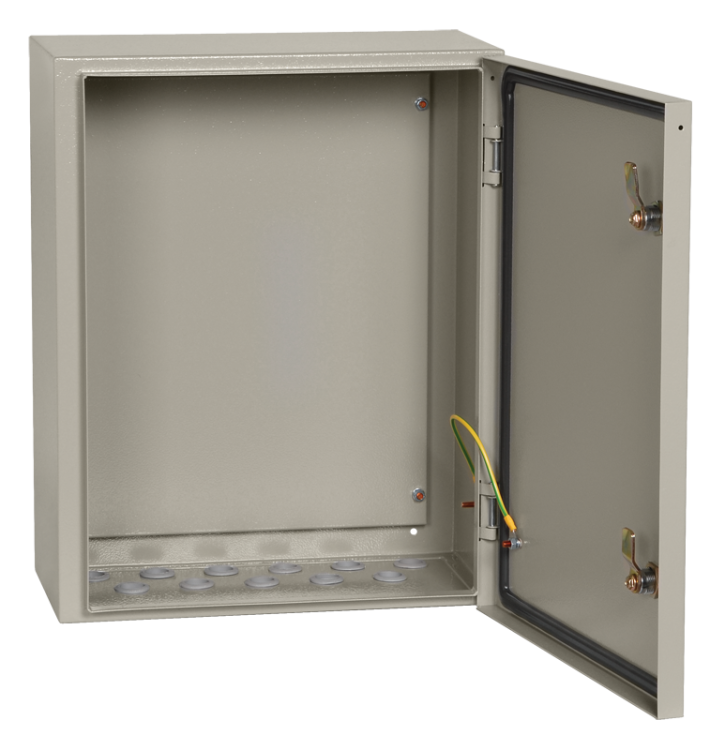

Корпус металлический ЩМП-2-0 (500х400х220мм) У2 IP54 IEK - YKM40-02-54

Корпус металлический ЩМП-2-0 500х400х220 У2 IP54 от IEK предназначен для сборки электрощитов в условиях повышенной запыленности и влажности. Этот щит монтажный обеспечивает надежную защиту внутреннего оборудования благодаря прочному стальному корпусу с порошковым покрытием и степенью защиты IP54. Артикул ykm40-02-54 соответствует требованиям ТУ YKM.001.2015 и рекомендован для проектного использования.

Назначение и область применения

Корпус металлический ЩМП-2-0 500х400х220 У2 IP54 используется для монтажа электрооборудования в распределительных и управляющих щитах. Подходит для сборки силовых щитов, щитов автоматики и систем управления. Применяется в промышленных помещениях, на производственных линиях, в насосных станциях, на объектах ЖКХ и транспорта - там, где требуется защита от пыли и брызг воды.

Технические характеристики

• Габариты: 500×400×220 мм
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной панели: 1 мм
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Климатическое исполнение: У2 - для работы при температуре от −25C до +40C в закрытых помещениях
• Цвет: 7035 RAL (серый матовый)
• Количество вводов: 11 отверстий диаметром 28 мм, расположены снизу корпуса
• Тип крышки: закрытого типа
• Дверца: металлическая, одинарная, с уплотнением из двухкомпонентного герметика и пылевлагозащищённым замком
• Замок: есть, с единым ключом
• Покрытие: порошковое, антикоррозийное
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ YKM.001.2015
• Способ монтажа: открытая установка (на стену или опору)

Совместимость и монтаж

Корпус металлический ЩМП-2-0 500х400х220 У2 IP54 совместим с DIN-рейками, модульными автоматами, контакторами, реле и другим оборудованием стандартных габаритов. Монтажная панель съемная - позволяет удобно выполнять сборку внутри корпуса вне него, затем установить панель обратно. Для фиксации корпуса используются четыре крепежных отверстия на задней стенке. Открытая установка требует жесткой поверхности - стена должна выдерживать вес щита с нагрузкой до 25 кг. Все 11 вводов уже подготовлены - сверлить дополнительно не нужно.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и сертифицирован в реестре радиоэлектронной продукции (код РЭ-232/19). Степень защиты IP54 гарантирует безопасную работу в средах с высокой влажностью и пылью. Порошковое покрытие предотвращает коррозию и исключает контакт с токоведущими частями. Запирающаяся дверца защищает от несанкционированного доступа.

Преимущества

• Высокая механическая прочность стального корпуса
• Надежная герметизация дверцы - два компонента уплотнения обеспечивают долговечность
• Подготовленные вводы (11 отверстий Ø28 мм) экономят время монтажа
• Съемная монтажная панель ускоряет сборку и обслуживание
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям
• Единый ключ замка упрощает управление несколькими щитами

Ограничения применения

• Не предназначен для наружной установки - не выдерживает прямого дождя, снега и перепадов температур ниже −25C
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Корпус некомплектный - не включает оборудование, DIN-рейки, клеммы, провода; всё необходимо докупать отдельно
• Площадь монтажной панели ограничена - не рассчитан на крупногабаритные устройства (например, частотники >10 кВт без внешних теплообменников)

Примеры использования

• Щит управления конвейерной линией на пищевом заводе
• Распределительный щит освещения в подвале многоквартирного дома
• Автоматический щит контроля насосов в канализационной станции
• Шкаф управления HVAC-системой в офисном здании

Практические советы

• Перед монтажом проверьте, что все 11 вводов свободны - не заблокируйте их кабелями, которые выходят сбоку или сверху
• При использовании в местах с высокой влажностью регулярно проверяйте состояние уплотнения дверцы - при повреждении замените его
• Для кабельного ввода используйте пластиковые или резиновые втулки - они снижают риск повреждения изоляции
• При установке на стену используйте анкерные болты, а не саморезы - корпус тяжелый, особенно при полной загрузке
• Артикул ykm40-02-54 совпадает с другими изделиями серии ЩМП-2-0 - при заказе нескольких штук убедитесь, что нужна именно модель с IP54 и У2
