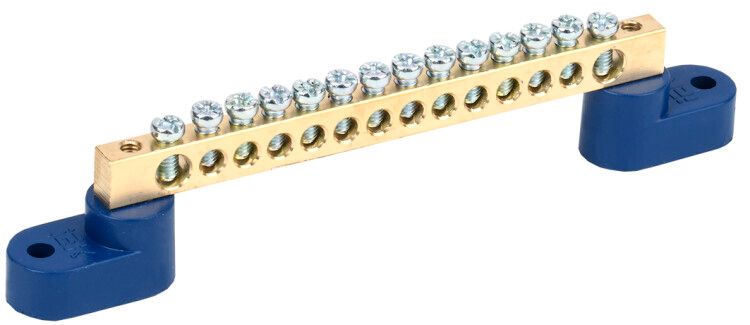

Шина нулевая ШНИ 6х9-14 У2-С на 2х угл. изол. IEK YNN10-69-14C2-K07

Шина нулевая на двух угловых изоляторах ШНИ-6х9-14-У2-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-14c2-k07 обеспечивает устойчивую работу в условиях высокой нагрузки и широкого температурного диапазона.

Назначение и область применения

Шина ШНИ-6х9-14-У2-С используется для организации нулевого и защитного заземления в электрощитах. Применяется в системах TN-S и TN-C-S для подключения нулевых проводов от автоматических выключателей, УЗО, дифференциальных автоматов и других устройств. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах.

Технические характеристики

• Номинальный ток: 100 А — способна выдерживать длительную нагрузку без перегрева
• Напряжение: 380 В — рассчитана на трёхфазные сети с напряжением до 380 В переменного тока
• Сечение провода: 16 мм² — оптимально для подключения жил сечением до 16 мм²
• Количество контактов: 14 — позволяет подключить до 14 проводов одновременно
• Материал: латунь — обеспечивает хорошую электропроводность и коррозионную стойкость
• Диапазон рабочих температур: от -40 до +50 °C — работает в холодных и жарких помещениях
• Срок службы: 15 лет — долговечная конструкция при соблюдении условий эксплуатации
• Цвет: синий — визуально отличает нулевую шину от фазной
• Способ монтажа: на монтажную плату — крепится через угловые изоляторы, не требует DIN-рейки

Совместимость и монтаж

Шина ШНИ-6х9-14-У2-С крепится непосредственно на панель щита через два угловых изолятора. Для надёжного соединения рекомендуется использовать наконечники-гильзы при подключении многожильных медных проводов. Монтаж возможен как вертикально, так и горизонтально — главное, чтобы изоляторы плотно прилегали к поверхности. Не совместима с DIN-рейкой; для её использования требуется подготовка отверстий в корпусе щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для комплектных распределительных устройств. Латунная основа и изоляционные элементы обеспечивают безопасную работу даже при повышенной влажности. Цветовое исполнение (синий) соответствует нормам маркировки нулевых проводников.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Стабильный контакт при многократном подключении и отключении
• Устойчивость к коррозии в агрессивных средах
• Чёткая визуальная идентификация за счёт синего цвета
• Подходит для помещений с экстремальными температурами

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В
• Не допускается использование с алюминиевыми проводами — материал шины несовместим с алюминием
• Требуется предварительная подготовка отверстий в стенках щита для крепления через изоляторы
• Не имеет защиты IP — не применяется во влажных или открытых местах без герметичного корпуса
• Не подходит для монтажа на DIN-рейку — необходимо использовать только крепление через панель

Примеры использования

• Объединение нулевых проводов от групповых автоматов в квартирном щите
• Подключение защитных проводников (PE) от металлических корпусов оборудования
• Сборка нулевой шины в промышленных пультах управления
• Интеграция в щиты для насосных станций, вентиляции, освещения

Практические советы

• Перед монтажом проверьте диаметр отверстий в панели — они должны соответствовать размеру крепёжных штырей изоляторов
• Используйте наконечники НШВИ или НШВ для многожильных проводов — это исключит ослабление контакта
• Не затягивайте болты слишком сильно — это может повредить резьбу в латуни
• Проверяйте равномерность прижатия всех проводов после сборки — один слабый контакт может вызвать нагрев
• При замене старой шины убедитесь, что новая модель ШНИ-6х9-14-У2-С имеет такое же количество контактов и аналогичное расположение
