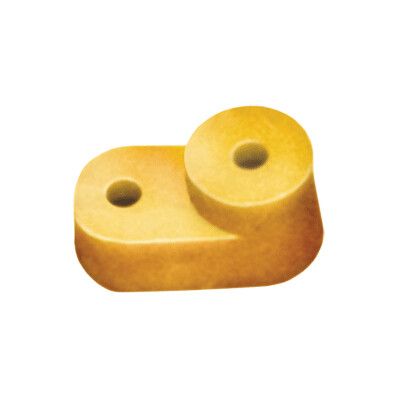

Изолятор угловой для нулевой шины желт. IEK YIS31

Изолятор угловой для нулевой шины желтый (200 штук) от IEK предназначен для фиксации и изолирования нулевых шин в распределительных щитах. Этот компонент обеспечивает безопасную и надежную сборку электрощитов, особенно там, где требуется компактная и устойчивая установка шин под углом. Артикул yis31 входит в серию принадлежностей IEK для монтажа внутри щитового оборудования.

Назначение и область применения

Изолятор угловой для нулевой шины желтый (200 штук) используется для крепления нулевых проводников и шин в распределительных щитах. Он позволяет зафиксировать шину под углом 90 градусов, что удобно при ограниченном пространстве или необходимости организовать вертикальный вывод проводов. Применяется в бытовых, коммерческих и промышленных электроустановках - например, в этажных щитах, щитах автоматики, системах освещения и на производствах с высокой плотностью монтажа.

Технические характеристики

• Максимальный расчетный ток: 125 А - подходит для нагрузок до уровня типичного квартирного ввода;
• Межшинное расстояние: 15 мм - обеспечивает достаточную изоляцию между соседними шинами;
• Материал: негорючий полипропилен - устойчив к перегреву, не распространяет горение;
• Количество полюсов: 1 - рассчитан на одну нулевую шину;
• Цвет: желтый - визуально выделяет нулевые цепи согласно цветовым нормам;
• Комплектация: 200 единиц в упаковке - оптимизировано для массового монтажа.

Совместимость и монтаж

Изолятор совместим со стандартными нулевыми шинами шириной до 15 мм, используемыми в щитах IEK и других производителей. Монтаж осуществляется путем вставки шины в пазы изолятора и фиксации саморезами через отверстия в основании. Угловая форма позволяет легко направить шину вверх или вбок, экономя место в корпусе. Для надежной работы проверьте соответствие посадочных отверстий и шага крепления вашей шины.

Безопасность и стандарты

Изолятор изготовлен из негорючего полипропилена, соответствует требованиям пожарной безопасности для внутренней установки в электрощитах. Цветовое исполнение (желтый) соответствует рекомендациям ГОСТ Р 50462 - желтый цвет применяют для обозначения нулевых проводников. Напряжение изоляции обеспечено конструкцией и материалом, но не указано явно - применять в сетях до 1000 В переменного тока.

Преимущества

• Угловая форма снижает риск замыкания между шинами и другими элементами щита;
• Высокая механическая прочность материала предотвращает деформацию при затяжке крепежа;
• Желтый цвет ускоряет визуальный поиск нулевых цепей при обслуживании;
• Крупная партия (200 шт.) снижает стоимость единицы и исключает необходимость докупки во время монтажа.

Ограничения применения

• Не предназначена для крепления фазных шин - только для нулевых проводников;
• Не использовать в условиях постоянного воздействия открытого пламени или температур выше +85 C;
• Подходит только для шин с толщиной до 15 мм; более толстые шины не войдут в пазы;
• Не является средством защиты от поражения током - требует соблюдения правил заземления и изоляции всей системы.

Примеры использования

• Фиксация нулевой шины в этажном распределительном щите с вертикальным расположением кабельных вводов;
• Обустройство нулевого контура в щите управления насосной станцией;
• Сборка групповых щитов в офисных помещениях с плотной компоновкой модульных устройств;
• Замена поврежденных изоляторов в старых щитах при модернизации электроснабжения.

Практические советы

• Перед монтажом проверьте, чтобы шина свободно входила в пазы изолятора - допуск 15 мм критичен;
• Не перетягивайте крепежные болты - пластик может треснуть;
• При использовании нескольких изоляторов yis31 в одном щите выдерживайте равномерный интервал для эстетики и доступа;
• Храните в сухом месте - хотя материал влагостойкий, длительное попадание воды может влиять на долговечность креплений;
• Артикул yis31 от IEK хорошо сочетается с другими изделиями серии - можно заказывать в комплексе с шинами и клеммниками того же бренда.
