Изолятор угловой для установки нулевой шины | 32254DEK DEKraft APC

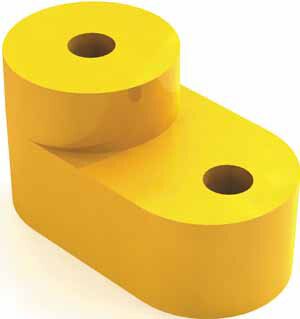

Изолятор угловой для установки нулевой шины желтый ИУ101-09 от DEKraft - это надежный элемент для фиксации и изоляции нулевой шины в распределительных щитах. Продукт соответствует требованиям ТР ТС 004/2011, изготовлен из полипропилена и предназначен для монтажа на монтажную плату или DIN-рейку. Артикул 32254dek обеспечивает точную совместимость с сериями ИД-101.

Назначение и область применения

Изолятор угловой для установки нулевой шины желтый ИУ101-09 используется для крепления нулевых шин в электрораспределительных устройствах. Он обеспечивает механическую фиксацию и электроизоляцию шины от заземленных частей щита. Подходит для сборки щитов в жилых, коммерческих и промышленных объектах, где требуется четкая и безопасная организация нулевого провода. Желтый цвет позволяет легко отличить нулевую шину от фазных и заземляющих элементов.

Технические характеристики

• Номинальный ток: 125 А
• Материал корпуса: полипропилен - устойчив к химическим воздействиям, не горюч, сохраняет форму при температуре до +85 C
• Расстояние между шинами: 20 мм - обеспечивает достаточное электрическое расстояние для безопасности
• Способ монтажа: на монтажную плату (через отверстия для саморезов или болтов)
• Цвет: желтый - стандартизирован для идентификации нулевого провода
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям ЕАЭС по безопасности электротехнической продукции

Совместимость и монтаж

Изолятор угловой для установки нулевой шины желтый ИУ101-09 совместим с DIN-рейкой 35 мм и монтажными панелями. Крепление шины осуществляется по центру через стандартные отверстия. Для монтажа на панель используются винты M3–M4. Угловая форма позволяет экономить место внутри щита и удобно располагать шину в ограниченном пространстве. Совместим со шинами шириной до 10 мм и толщиной до 2 мм. Не рекомендуется использовать с шинами большего сечения - возможна перегрузка контакта.

Безопасность и стандарты

Изделие соответствует ТР ТС 004/2011, что гарантирует безопасность при использовании в сетях до 1000 В переменного тока. Материал - полипропилен - имеет высокий класс самозатухаемости и не выделяет токсичных веществ при нагреве. Цветовая маркировка соответствует ГОСТ Р 50462, где желтый цвет указывает на нулевой проводник.

Преимущества

• Высокая прочность материала - выдерживает механические нагрузки при монтаже и эксплуатации
• Стабильные изоляционные свойства даже при колебаниях температуры и влажности
• Желтый цвет снижает риск ошибок при обслуживании и диагностике
• Угловая форма оптимизирует пространство в щите, особенно в плотной компоновке
• Подходит для массового производства - рекомендовано к применению в ассортименте

Ограничения применения

• Не предназначен для работы при температурах выше +85 C - возможна деформация
• Не следует использовать в средах с постоянным воздействием открытого огня или высоких импульсов напряжения
• Не подходит для крепления шин с толщиной более 2 мм или шириной свыше 10 мм
• Не заменяет основную систему заземления - служит исключительно для изоляции и фиксации

Примеры использования

• Фиксация нулевой шины в бытовом щите квартиры
• Установка в промышленном щите управления станком
• Монтаж в распределительных пунктах торговых центров
• Сборка щитов с множеством ответвлений, где важна визуальная идентификация

Практические советы

• Перед монтажом проверьте, чтобы отверстия в монтажной плате точно совпадали с посадочными местами изолятора - допуск +-0,5 мм
• Затягивайте крепежные винты равномерно, без перекоса - иначе шина может повредить контакт
• При использовании нескольких изоляторов на одной шине соблюдайте интервал не менее 50 мм между ними
• Не используйте металлические пружинные шайбы - они нарушают изоляцию
• Для долговечности избегайте попадания масла, растворителей и агрессивных жидкостей на поверхность изолятора
